Tipos de Arduino: Guía Completa para Elegir la Placa Ideal
Tipos de Arduino: Guía Completa para Elegir la Placa Ideal

🌐 Puedes leer este artículo en: Português | English

Arduino nació en el Instituto de Diseño de Interacción de Ivrea con un objetivo simple: permitir que estudiantes sin experiencia en electrónica y programación pudieran crear proyectos interactivos. Lo que comenzó como una herramienta educativa evolucionó para convertirse en una de las plataformas más versátiles del mundo maker, adaptándose a nuevos requisitos y desafíos tecnológicos.

Hoy en día, las placas Arduino van desde simples versiones de 8 bits hasta productos avanzados para aplicaciones de Internet of Things (IoT), impresión 3D, wearables y entornos embebidos. Esta diversidad permite que tanto principiantes como profesionales encuentren la placa perfecta para sus proyectos.

Una de las mayores virtudes del ecosistema Arduino es que todas las placas son totalmente de código abierto, permitiendo que los usuarios las creen independientemente y las adapten a sus necesidades específicas. Esta filosofía abierta impulsó una comunidad global de creadores, que comparten conocimiento y expanden continuamente las posibilidades de estas placas.

💡 Curiosidad: A lo largo de los años, las placas Arduino se han utilizado para construir miles de proyectos, desde objetos cotidianos hasta complejos instrumentos científicos. Una comunidad internacional de diseñadores, artistas, estudiantes, programadores y entusiastas se ha formado en torno a esta plataforma, contribuyendo con una cantidad impresionante de conocimiento accesible a todos.

¿Qué es Arduino?

La placa Arduino es una plataforma de código abierto utilizada para desarrollar proyectos electrónicos. Consiste en dos componentes principales:

🔧 Hardware

Una placa física con microcontrolador que puede ser programado para interactuar con sensores, motores, LEDs y otros componentes electrónicos.

💻 Software

El Entorno de Desarrollo Integrado (IDE) que se ejecuta en su computadora, permitiendo escribir y cargar código en la placa física.

👉 Para entender mejor qué es Arduino:Arduino: ¿Qué Es, Cómo Funciona y Por Qué Deberías Empezar a Usarlo!

¿Por qué elegir placas Arduino?

Las placas Arduino se han vuelto populares por diversos motivos, especialmente por su accesibilidad y versatilidad. El software Arduino es extremadamente amigable para principiantes, pero lo suficientemente flexible para usuarios avanzados.

El IDE está disponible gratuitamente para Windows, Linux y Mac, facilitando su uso en entornos educativos. Profesores y alumnos pueden utilizarlo para crear instrumentos científicos de bajo costo y demostrar principios de física y química de forma práctica.

Aunque existen otras plataformas de microcontroladores como el BX-24 de Netmedia, el Parallax Basic Stamp, el Handyboard del MIT y el Phidget, Arduino ofrece ventajas distintivas:

  • ✅ Económico: Placas accesibles para todos los bolsillos
  • ✅ Multiplataforma: Funciona en Windows, Mac y Linux
  • ✅ Entorno de programación simple: Interfaz limpia e intuitiva
  • ✅ Software Open-Source: Totalmente personalizable y extensible
  • ✅ Hardware abierto: Esquemas y proyectos disponibles para modificación

Tipos de placas Arduino

Cada día surgen nuevos tipos de placas embebidas en todo el mundo, con funcionalidades diferenciadas y diseños mejorados que hacen la usabilidad cada vez mejor. Existen innumerables variedades de placas Arduino, pero nos centraremos en las más populares y fáciles de encontrar en el mercado.

📌 Nota: Esta guía cubre las placas más populares. Si estás buscando modelos más recientes como el Arduino Portenta o el Nano 33 BLE, deja un comentario al final del artículo y podemos abordarlos en futuras publicaciones.

Las placas Arduino más populares:

Arduino UNO

  • La placa más popular para principiantes

Arduino Mega

  • Para proyectos complejos con muchos componentes

Arduino Nano

  • Compacto y perfecto para prototipos pequeños

Arduino Pro Mini

  • Ultra compacto para proyectos definitivos

Arduino Leonardo

  • Con comunicación USB nativa

Arduino LilyPad

  • Diseñado para wearables y ropa inteligente

Análisis Detallado de las Principales Placas Arduino

1. Arduino Uno R3: El Clásico para Principiantes

🏆 Ideal para: Principiantes, proyectos educativos y prototipos simples

Microcontrolador: ATmega328P | Reloj: 16 MHz

Ventajas:

  • ✔️ Comunicación USB integrada (plug-and-play)
  • ✔️ Compatible con el 90% de los Shields (expansiones)
  • ✔️ Ideal para proyectos educativos (ej: semáforo, alarma)
  • ✔️ Ampliamente documentado con miles de tutoriales
  • ✔️ Gran comunidad de soporte en línea

Desventajas:

  • ❌ Memoria limitada para sistemas con muchos sensores
  • ❌ Menos pines I/O en comparación con modelos más grandes

💰 Precio medio en España: €10 - €25

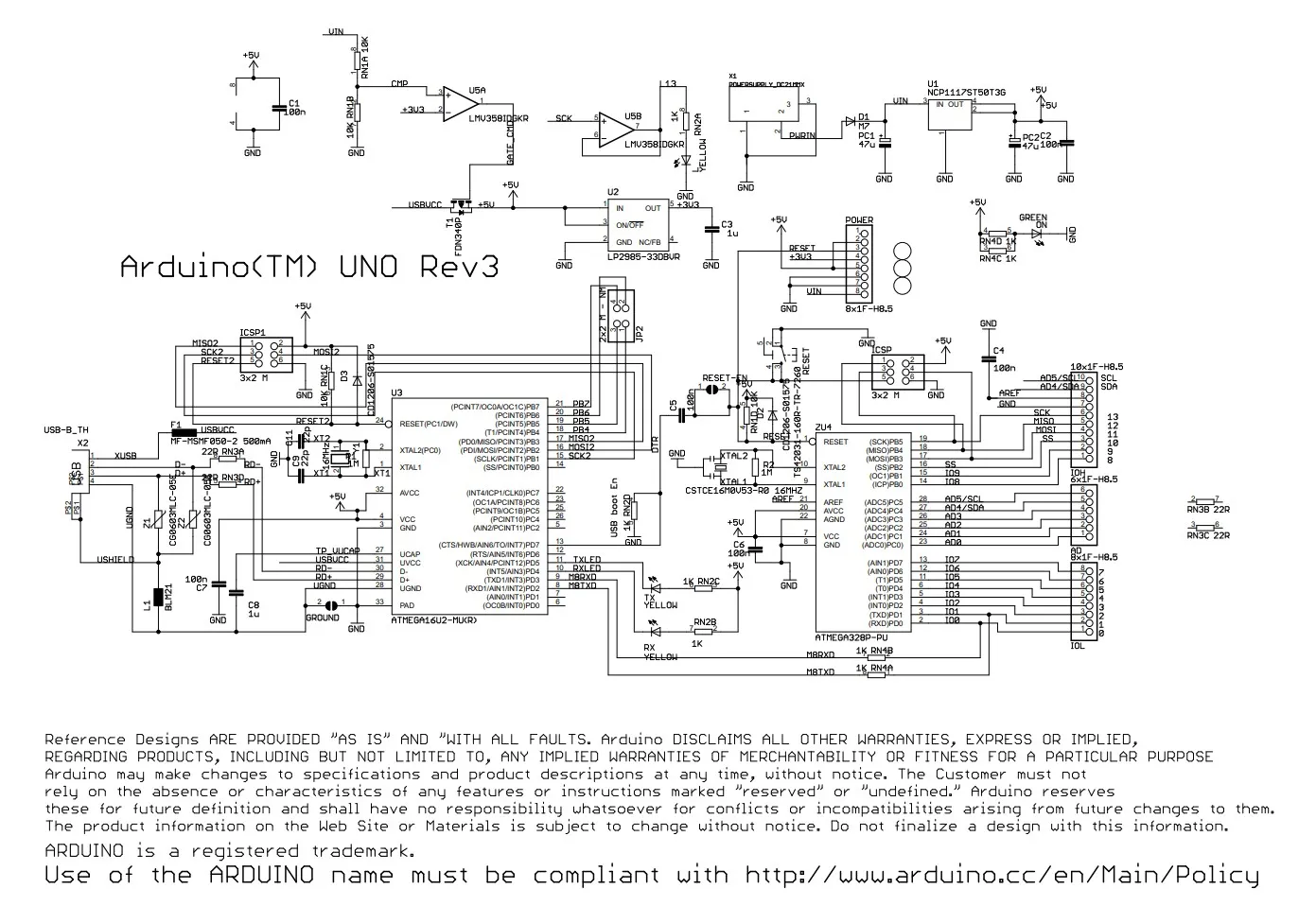

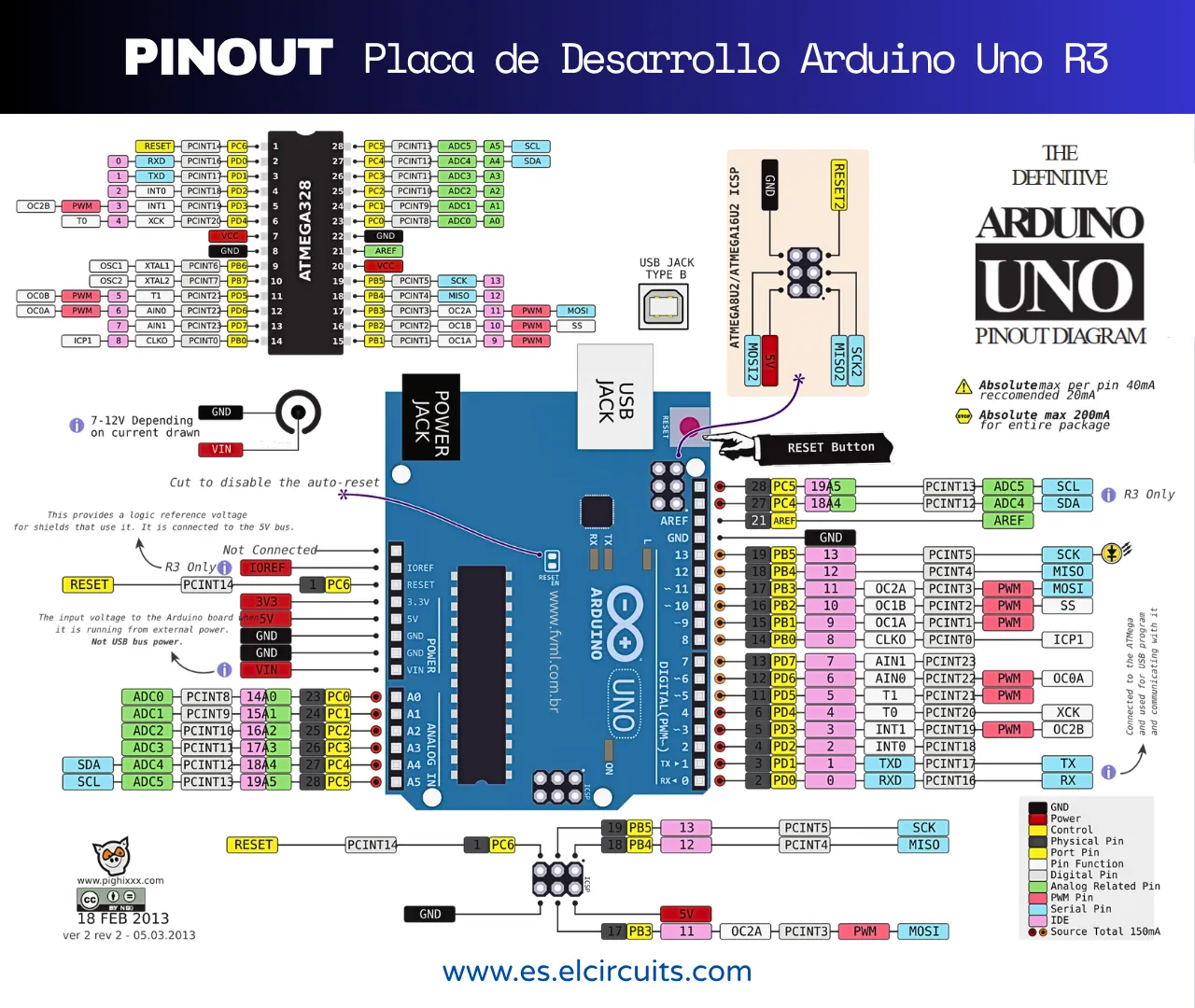

Arduino Uno R3: La placa más popular para principiantes
Fig. 2 - Arduino Uno R3: La placa más popular para principiantes

Especificaciones del Arduino Uno R3

Microcontrolador: ATmega328
Tensión de Entrada: 6V - 20V
Tensión Recomendada: 7V - 12V
Pines I/O Digitales: 14 (6 PWM)
Entradas Analógicas: 6
Corriente Pin I/O: 40mA
Memoria Flash: 32 KB (0.5KB para bootloader)
Memoria SRAM: 2 KB
Memoria EEPROM: 1 KB
Velocidad de Reloj: 16 MHz

💡 Proyecto Ideal para Arduino Uno:

El Arduino Uno es perfecto para crear un sistema de riego automatizado para plantas. Con sus 6 pines analógicos, puedes monitorear la humedad del suelo en diferentes macetas y activar bombas de agua cuando sea necesario. Es un proyecto educativo excelente que enseña conceptos de electrónica, programación y automatización.

2. Arduino Mega R3: Potencia para Sistemas Complejos

🏆 Ideal para: Automatización industrial, robótica avanzada y proyectos con múltiples sensores

Microcontrolador: ATmega2560 | Reloj: 16 MHz

Destacado: 54 pines I/O y 256KB de memoria.

Mejor Para:

  • ✔️ Automatización industrial
  • ✔️ Sistemas con múltiples sensores (ej: invernadero inteligente)
  • ✔️ Proyectos de robótica complejos
  • ✔️ Controladores CNC e impresoras 3D

Comparativo:

  • Mega vs. Uno: 4x más memoria, pero 2x más caro
  • Mega vs. Nano: Significativamente más grande, pero con muchos más pines

💰 Precio medio en España: €12 - €35

⚠️ Cuidado: Requiere fuente de 12V para funcionar con todos los periféricos.

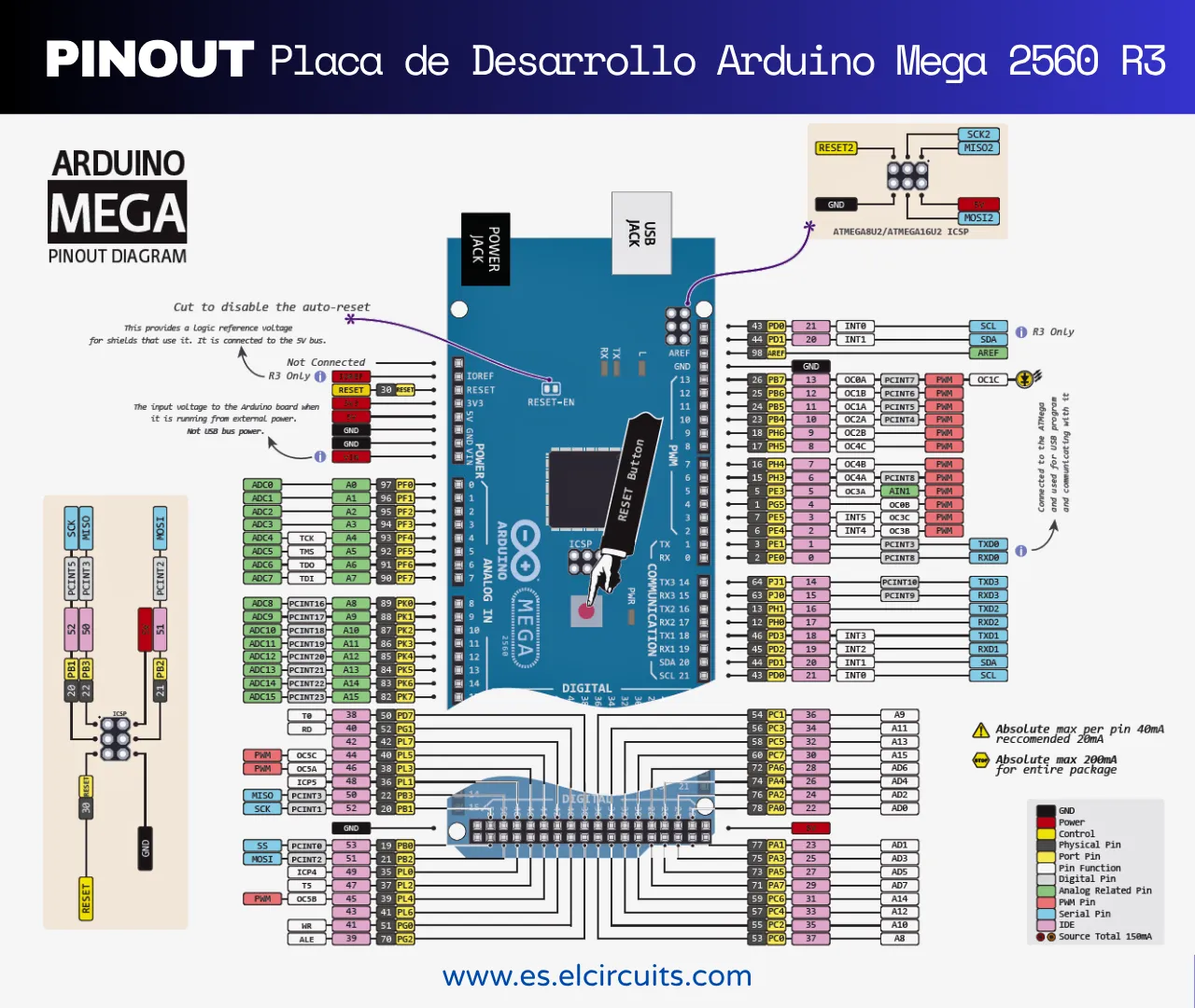

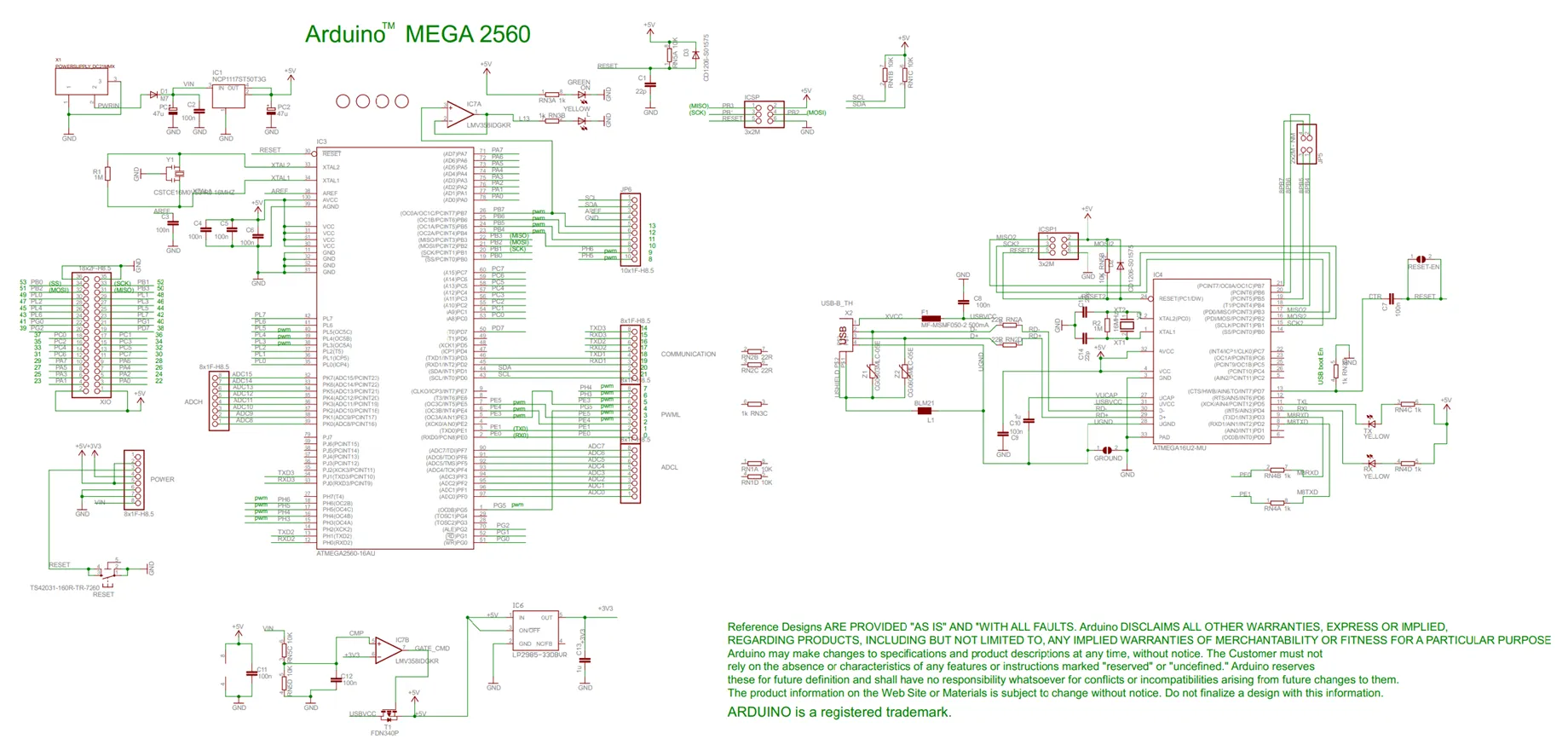

Arduino Mega R3: Potencia para proyectos complejos
Fig. 3 - Arduino Mega R3: Potencia para proyectos complejos

Especificaciones del Arduino Mega (R3)

Microcontrolador: ATmega2560
Tensión de Entrada: 6V - 20V
Tensión Recomendada: 7V - 12V
Pines I/O Digitales: 54 (14 PWM)
Entradas Analógicas: 16
Corriente Pin I/O: 40mA
Memoria Flash: 256KB
Velocidad de Reloj: 16MHz

💡 Proyecto Ideal para Arduino Mega:

Con sus 54 pines digitales y 16 entradas analógicas, el Arduino Mega es perfecto para construir un invernadero inteligente completo. Puedes monitorear temperatura, humedad, luminosidad, pH del suelo, controlar sistemas de riego, iluminación, ventilación y ¡aún tener pines sobrantes para expansiones futuras!

3. Arduino Nano: Compacto y Versátil

🏆 Ideal para: Proyectos compactos, prototipos en protoboards y wearables

Microcontrolador: ATmega328 | Reloj: 16 MHz

Ventajas:

  • ✔️ 45% más pequeño que el Uno
  • ✔️ USB-C en versiones recientes (Nano Every)
  • ✔️ Perfecto para protoboards (encaja directamente)
  • ✔️ Bajo consumo de energía

Usos:

Drones, Wearables, proyectos con batería, prototipos compactos.

Error Común:

  • ❌ No usar en proyectos con más de 8 sensores (falta de pines)

💰 Precio medio en España: €5 - €20

Arduino Nano 3.0: Compacto y versátil para prototipos
Fig. 4 - Arduino Nano 3.0: Compacto y versátil para prototipos

Especificaciones del Arduino Nano 3.0

Microcontrolador: Atmel Atmega328
Tensión de Entrada: 3.3V - 20V
Tensión Recomendada: 7V - 12V
Pines I/O Digitales: 14 (6 PWM)
Entradas Analógicas: 8 (10 bits de resolución)
Corriente Pin I/O: 40mA
Memoria Flash: 16 Kb (2 Kb para bootloader)
Memoria SRAM: 2 Kb
Memoria EEPROM: 1Kb
Velocidad de Reloj: 16 MHz

💡 Proyecto Ideal para Arduino Nano:

El Arduino Nano es perfecto para crear un mini dron quadricóptero. Su tamaño compacto y peso reducido son ideales para aplicaciones aéreas, mientras que sus pines PWM permiten controlar los cuatro motores con precisión. ¡Agrega un sensor MPU-6050 para estabilización y tendrás un dron funcional en poco espacio!

4. Arduino Pro Mini: Compacto y Puro para Proyectos Profesionales

🏆 Ideal para: Proyectos definitivos donde espacio y economía son esenciales

Microcontrolador: ATmega328P | Reloj: 16 MHz

Ventajas:

  • ✔️ Dimensiones: 18mm x 33mm (60% más pequeño que el Uno)
  • ✔️ Costo extremadamente bajo
  • ✔️ Eficiencia energética, con consumo mínimo
  • ✔️ Perfecto para proyectos que quedarán permanentemente montados

Desventajas:

  • ❌ Sin USB Integrado: Requiere adaptador FTDI o conversor USB-Serial para programación
  • ❌ Sin Regulador de Tensión: La alimentación debe ser estable (ej: 3.3V o 5V exactos)

💰 Precio medio en España: €3 - €12

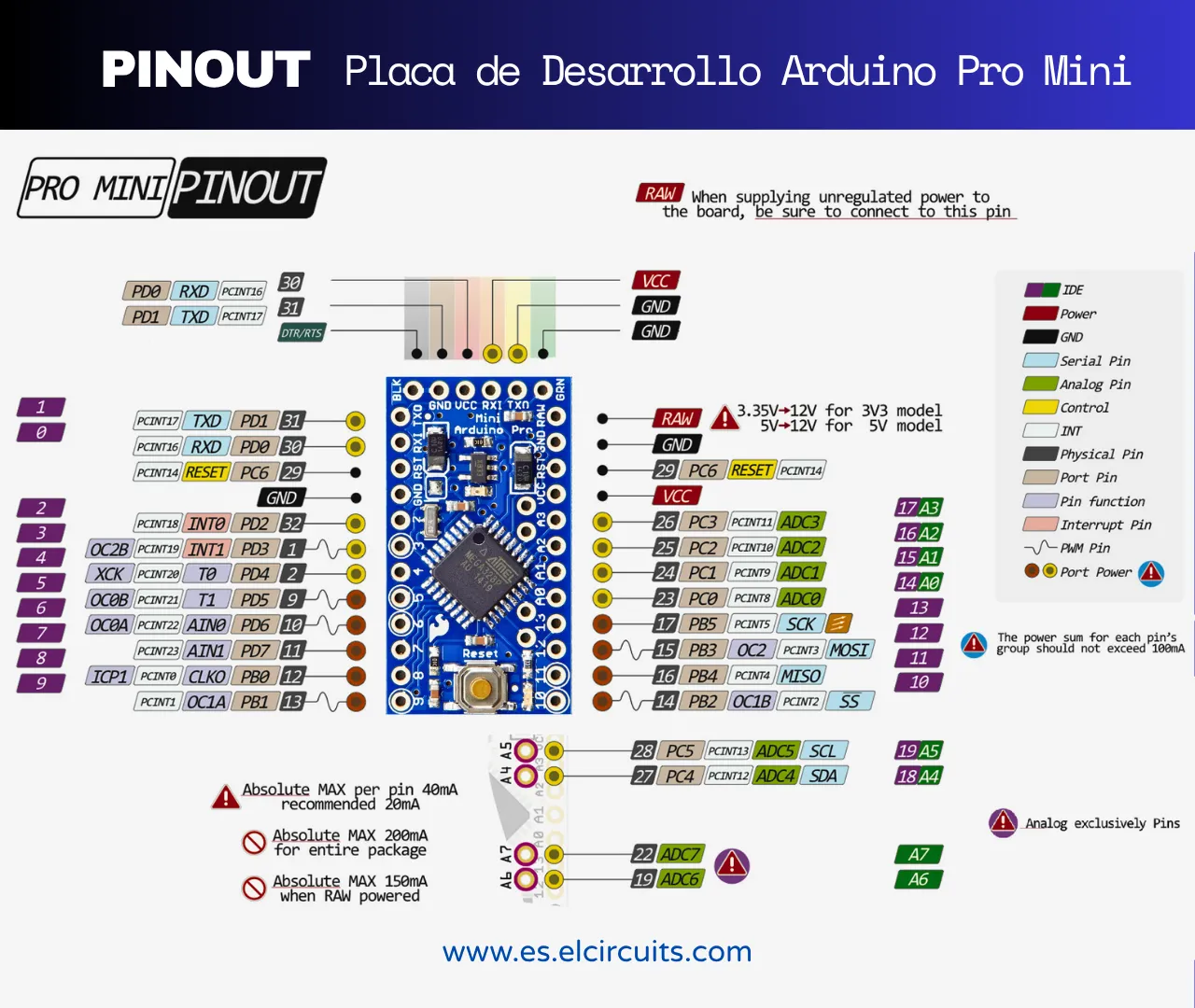

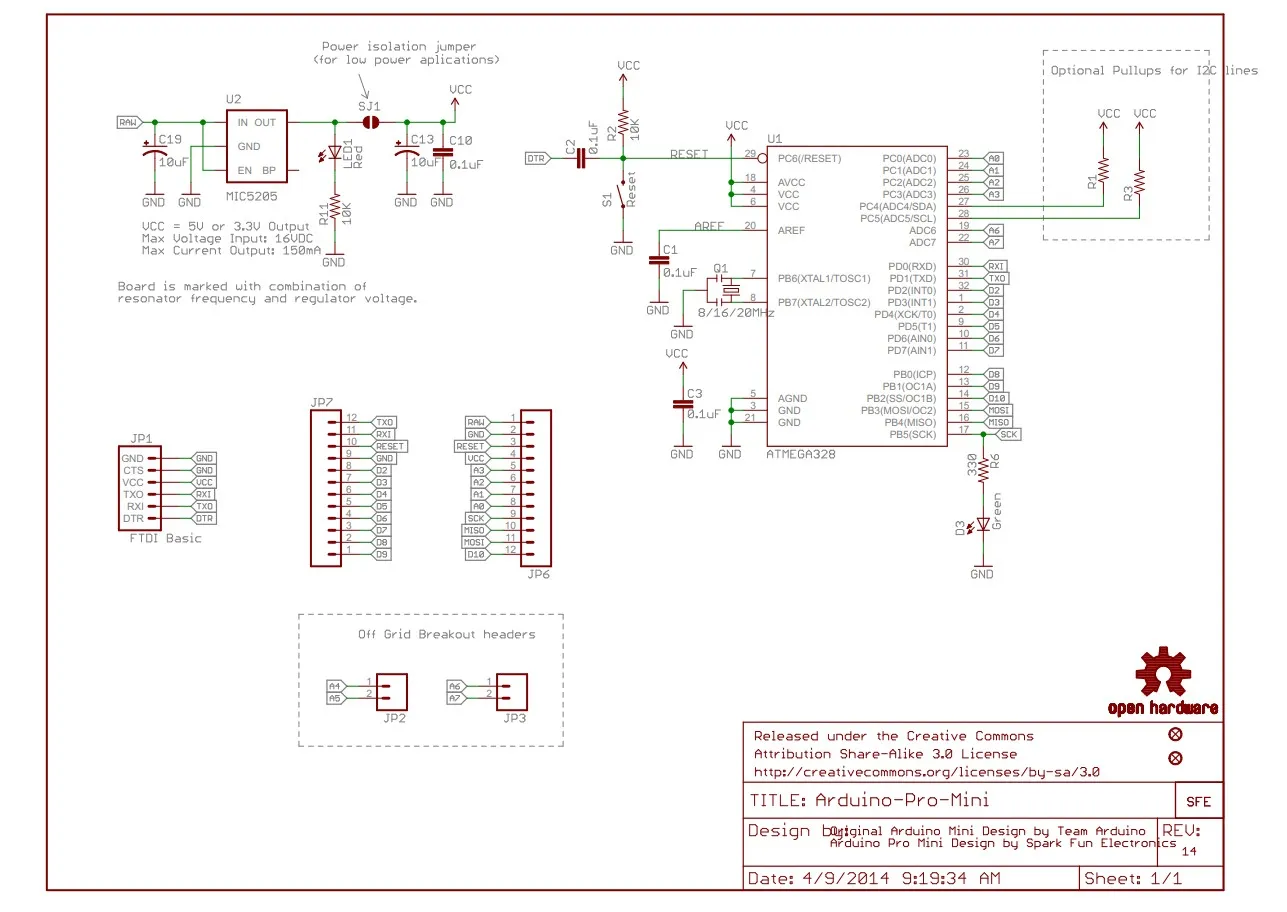

Arduino Pro Mini: Ultra compacto para proyectos definitivos
Fig. 5 - Arduino Pro Mini: Ultra compacto para proyectos definitivos

Especificaciones del Arduino Pro Mini

Microcontrolador: ATmega328p
Tensión de Entrada: 3.3V o 5V (modelos distintos)
Pines I/O Digitales: 14 (6 PWM)
Entradas Analógicas: 8
Corriente Pin I/O: 40mA
Memoria Flash: 32KB (2KB para bootloader)
Memoria SRAM: 1KB
Memoria EEPROM: 1KB
Velocidad de Reloj: 8 MHz (3.3V) o 16 MHz (5V)

💡 Proyecto Ideal para Arduino Pro Mini:

El Pro Mini es excelente para crear un sistema de monitoreo de enjambres de abejas. Su tamaño reducido permite una instalación discreta dentro de la colmena, y su bajo consumo de energía garantiza una larga duración de la batería. ¡Con sensores de temperatura, humedad y peso, puedes monitorear la salud de la colmena de forma remota!

5. Arduino Leonardo: La Placa con Comunicación USB Integrada

🏆 Ideal para: Proyectos que necesitan interactuar directamente con la computadora

Microcontrolador: ATmega32u4 (con USB nativo) | Reloj: 16 MHz

Ventajas:

  • ✔️ Comunicación USB nativa (Puede emular teclados, mouse y controles (HID))
  • ✔️ Proyectos de automatización (ej: teclado macro personalizado)
  • ✔️ Interacción directa con PC sin componentes extra
  • ✔️ Más pines digitales que el Uno (20 vs 14)

Desventajas:

  • ❌ Compatibilidad: Algunos Shields no funcionan debido a la diferencia en el chip USB
  • ❌ Curva de Aprendizaje: Requiere cuidado al programar funciones HID

Comparativo:

  • Leonardo vs. Uno: 6 pines digitales extra y 6 entradas analógicas adicionales

💰 Precio medio en España: €8 - €22

Arduino Leonardo: Con comunicación USB nativa
Fig. 6 - Arduino Leonardo: Con comunicación USB nativa

Especificaciones del Arduino Leonardo

Microcontrolador: ATmega32u4 (con USB nativo)
Tensión de Entrada: 6-20V
Tensión Recomendada: 7V - 12V
Pines I/O Digitales: 20 (7 PWM)
Entradas Analógicas: 12
Corriente Pin I/O: 40mA
Memoria Flash: 32 KB (4KB para bootloader)
Velocidad de Reloj: 16 MHz

💡 Proyecto Ideal para Arduino Leonardo:

Con su capacidad de emular dispositivos USB, el Leonardo es perfecto para crear un control personalizado para juegos o software de edición. Puedes construir un joystick con botones programables, un dial para controlar parámetros en softwares de audio o video, ¡o incluso un teclado de atajos personalizado para tu flujo de trabajo!

6. Arduino LilyPad: Tecnología Vestible

🏆 Ideal para: Proyectos de ropa inteligente y wearables

Diferencial: Formato circular y lavable.

Aplicaciones:

  • ✔️ Ropa inteligente (ej: chaqueta con LED)
  • ✔️ Accesorios con sensores de movimiento
  • ✔️ Arte interactivo vestible
  • ✔️ Monitoreo de señales vitales en ropa deportiva

Limitación:

  • ❌ No soporta Shields tradicionales

💰 Precio medio en España: €6 - €18

🔧 Consejo Profesional: ¡Usa hilo conductor para coser circuitos!

Arduino LilyPad: Diseñado para wearables
Fig. 7 - Arduino LilyPad: Diseñado para wearables

Especificaciones del Arduino LilyPad

Microcontrolador: ATmega168V
Tensión de Entrada: 2.7 - 5.5V
Pines I/O Digitales: 14 (6 PWM)
Entradas Analógicas: 6
Corriente Pin I/O: 40mA
Memoria Flash: 16 KB (2KB para bootloader)
Velocidad de Reloj: 8 MHz

Esta tecnología Arduino fue diseñada y desarrollada por Leah Buechley y cada LilyPad fue creado con grandes conectores para permitir que sean cosidos en la ropa. Existen diversas placas de entrada, salida y sensores disponibles, y todos son lavables.

💡 Proyecto Ideal para Arduino LilyPad:

¡Crea una chaqueta inteligente para ciclista con el LilyPad! Agrega LEDs en la parte trasera que parpadean cuando frenas, flechas direccionales activadas por botones en los puños, y un sensor de luz que aumenta automáticamente el brillo de los LEDs por la noche. ¡Es un proyecto práctico, seguro e impresionante que demuestra todo el potencial de los wearables!

📖 Tabla Comparativa de Placas Arduino

En esta tabla, comparamos las principales características de las placas Arduino para ayudarte a elegir la ideal para tu proyecto:

Modelo Microcontrolador Reloj Memoria Flash Memoria SRAM EEPROM Pines Digitales Pines Analógicos Tensión Operativa Precio Medio (€)
Arduino UNO ATmega328P 16 MHz 32 KB 2 KB 1 KB 14 (6 PWM) 6 5V 10-25
Arduino Mega ATmega2560 16 MHz 256 KB 8 KB 4 KB 54 (14 PWM) 16 5V 12-35
Arduino Nano ATmega328 16 MHz 16 KB 2 KB 1 KB 14 (6 PWM) 8 5V 5-20
Arduino Pro Mini ATmega328P 8/16 MHz 32 KB 1 KB 1 KB 14 (6 PWM) 8 3.3V/5V 3-12
Arduino Leonardo ATmega32u4 16 MHz 32 KB 2.5 KB 1 KB 20 (7 PWM) 12 5V 8-22
Arduino LilyPad ATmega168V 8 MHz 16 KB 1 KB 512 B 14 (6 PWM) 6 2.7-5.5V 6-18

💡 Consejo: Para comparar rápidamente las placas, observa que el Arduino Mega ofrece 4x más memoria flash que el UNO, mientras que el Nano mantiene las mismas especificaciones del UNO en un formato 45% menor. El Pro Mini es ideal para proyectos definitivos debido a su tamaño reducido y bajo consumo.

⚠️ Nota sobre precios: Los valores presentados son promedios de mercado en España y pueden variar según la tienda, región y si el producto es original o un clon. Los Arduinos originales generalmente cuestan más, pero ofrecen mayor garantía de calidad y compatibilidad.

🎯 ¿Cómo Elegir el Arduino Ideal para Tu Proyecto?

Para Principiantes:

Recomendamos el Arduino Uno - es la placa más documentada, con vasta comunidad de soporte y compatible con la mayoría de los shields y tutoriales disponibles.

Para Proyectos Compactos:

El Arduino Nano es ideal para prototipos en protoboards o proyectos con espacio limitado, manteniendo la facilidad de programación del Uno.

Para Proyectos Complejos:

Si necesitas muchos pines o más memoria, el Arduino Mega ofrece 54 pines digitales y 256KB de memoria flash.

Para Proyectos Definitivos:

El Arduino Pro Mini es perfecto para proyectos que serán permanentemente montados, debido a su tamaño reducido y bajo costo.

Para Interacción con Computadora:

El Arduino Leonardo puede emular teclado y mouse, siendo ideal para controles personalizados y automatización de tareas en la PC.

Para Wearables:

El Arduino LilyPad fue específicamente diseñado para ser cosido en ropa y accesorios, siendo lavable y con formato circular.

🤔 Preguntas Frecuentes (FAQ)

Para garantizar que tu proyecto sea un éxito, compilamos algunas de las preguntas más comunes sobre este cargador. ¡Chequealo!

¿Cuál es la diferencia entre Arduino Original y Clones? 🔽

Los Arduinos originales son fabricados por la empresa oficial y garantizan calidad y soporte. Los clones son versiones más baratas producidas por terceros, generalmente en China. Aunque funcionan de forma similar, pueden tener diferencias en la calidad de los componentes y en la confiabilidad.

¿Puedo usar el mismo código en diferentes placas Arduino? 🔽

En la mayoría de los casos, ¡sí! El código escrito para un Arduino Uno generalmente funcionará en un Nano o Mega sin modificaciones. Sin embargo, si estás usando pines específicos o recursos especiales de una placa, puede que necesites ajustar el código.

¿Cuál es el mejor Arduino para principiantes? 🔽

El Arduino Uno es generalmente recomendado para principiantes debido a su simplicidad, amplia documentación y compatibilidad con la mayoría de los proyectos y tutoriales disponibles en línea.

¿Es difícil aprender Arduino? 🔽

¡No! Arduino fue diseñado específicamente para ser accesible a principiantes. El lenguaje de programación se basa en C/C++, pero simplificado, y existen miles de tutoriales, ejemplos y una comunidad activa para ayudarte a comenzar.

¿Puedo alimentar mi Arduino directamente por el puerto USB? 🔽

¡Sí! La mayoría de las placas Arduino pueden ser alimentadas a través del puerto USB, que proporciona 5V. Sin embargo, para proyectos que consumen más energía (como motores o muchos LEDs), se recomienda usar una fuente de alimentación externa.

💬 ¡Comparte tu Experiencia!

¿Qué Arduino usas o planeas usar?

¡Deja un comentario abajo compartiendo tus proyectos, dudas o experiencias con las diferentes placas Arduino!

👋 Conclusión

Esperamos que esta guía completa sobre los tipos de Arduino te haya ayudado a entender las diferencias entre las principales placas y a elegir la ideal para tu proyecto. Recuerda que el ecosistema Arduino es vasto y está en constante evolución, ¡así que sigue explorando y aprendiendo!

Agradecemos por visitar nuestro blog y esperamos tenerte nuevamente por aquí pronto. No dejes de consultar nuestros otros contenidos sobre tecnología y temas variados.

✨ Nuestro Agradecimiento y Próximos Pasos

Esperamos sinceramente que esta guía haya sido útil y enriquecedora para tus proyectos. ¡Gracias por dedicar tu tiempo a este contenido!

Tu Comentario es Invaluable:

¿Tienes alguna pregunta, sugerencia o corrección? No dudes en compartirla en los comentarios a continuación. ¡Tu contribución nos ayuda a perfeccionar este contenido para toda la comunidad de Circuitos Electónicos!

Si encontraste útil esta guía, ¡comparte el conocimiento!

🔗 Compartir Esta Guía

Saludos cordiales, El Equipo de Circuito Electrónicos ⚡

O post Tipos de Arduino: Guía Completa para Elegir la Placa Ideal apareceu primeiro em Circuitos Electrónicos.

]]> https://www.es.elcircuits.com/tipos-arduino-guia-elegir-placa/feed/ 0 ESP8266 vs ESP32 vs Arduino: ¿cuál elegir para tu proyecto de IoT? https://www.es.elcircuits.com/esp32-esp8266-arduino-comparativa-proyectos-iot/ https://www.es.elcircuits.com/esp32-esp8266-arduino-comparativa-proyectos-iot/#respond Sun, 14 Dec 2025 12:22:26 +0000 https://www.es.elcircuits.com/?p=2106 ESP8266 vs ESP32 vs Arduino: ¿cuál elegir para tu proyecto de IoT? 🌐 Puedes leer este artículo en: Português | English ¡Hola Entusiastas de la Tecnología! Si estás comenzando un proyecto de Internet de las Cosas (IoT), probablemente ya te hayas enfrentado a la duda: ¿ESP8266, ESP32 o Arduino? Todos son excelentes microcontroladores, pero cada uno tiene características propias que pueden influir directamente en el éxito de tu proyecto. En este artículo, compararemos los tres de forma clara y práctica, analizando rendimiento, conectividad, consumo de energía y relación costo-beneficio. 🔷 Entendiendo Qué Son los Microcontroladores El papel de los microcontroladores en el IoT Los microcontroladores son el corazón de los dispositivos inteligentes. Recopilan datos de sensores, procesan información y envían comandos a otros componentes, todo de forma automatizada. Piensa en ellos como pequeños cerebros que dan vida a tus proyectos electrónicos. 💡 Consejo de experto: Para proyectos IoT, el microcontrolador ideal debe tener conectividad integrada, bajo consumo de energía y capacidad de procesamiento suficiente para manejar datos de sensores y comunicación en red. La Diferencia Entre Microcontrolador y Microprocesador Mientras que los microcontroladores poseen memoria y periféricos integrados (como ADCs y GPIOs), los microprocesadores dependen de componentes externos. Es por eso que los microcontroladores son ideales para proyectos embebidos e IoT. Fig. 2 – Diferencia estructural entre microcontrolador y microprocesador 🔅 Visión General de los Modelos Principales El Clásico Arduino Arduino es una plataforma de código abierto basada en microcontroladores AVR (como el ATmega328P). Es muy utilizada por principiantes debido a su simplicidad y amplia comunidad de soporte. Es como el «coche popular» de los microcontroladores: confiable, fácil de usar y con muchos «talleres» disponibles para aprender. El Revolucionario ESP8266 Creado por Espressif, el ESP8266 ganó popularidad por traer Wi-Fi integrado a un costo bajísimo, haciendo viable la creación de dispositivos conectados sin módulos externos. Fue el responsable de democratizar el IoT casero. El Poderoso ESP32 El ESP32 es una evolución directa del ESP8266, trayendo Wi-Fi, Bluetooth, mayor procesamiento, más pines y recursos de bajo consumo, ideal para aplicaciones profesionales e industriales. Piensa en él como el «coche deportivo» de los microcontroladores: potencia, recursos y versatilidad. 📊 Comparación Técnica: ESP8266 vs ESP32 vs Arduino Característica ESP8266 ESP32 Arduino Uno Procesador 1 núcleo (80–160 MHz) Dual-core (240 MHz) 1 núcleo (16 MHz) Conectividad Wi-Fi Wi-Fi + Bluetooth Ninguna Memoria RAM 160 KB 520 KB 2 KB GPIOs 17 36 14 ADC 10 bits 12 bits 10 bits Soporte IoT Alto Muy alto Bajo Costo promedio R$ 25–35 R$ 40–60 R$ 60–90 📈 Análisis Rápido: El ESP32 ofrece el mejor conjunto de recursos para IoT, con conectividad dual, más memoria y procesamiento superior. El ESP8266 sigue siendo una opción económica para proyectos más simples, mientras que el Arduino es ideal para principiantes y proyectos locales. 🧑‍💻 Facilidad de Programación Entorno de desarrollo Todos pueden ser programados usando el IDE de Arduino, lo que simplifica la curva de aprendizaje. El ESP32 y ESP8266 también pueden ser programados con MicroPython y PlatformIO, ideales para proyectos más avanzados. Fig. 3 – IDE de Arduino (izquierda), PlatformIO (centro) y Thonny para MicroPython (derecha) Lenguajes soportados Arduino: C/C++ ESP8266/ESP32: C/C++, MicroPython, Lua e incluso JavaScript (con firmware específico) ✅ Recomendación: Si ya conoces el lenguaje de Arduino, comenzar con ESP8266 o ESP32 usando el mismo IDE será una transición natural. Para quienes prefieren Python, MicroPython en ESP32 es una excelente opción. 🛜 Conectividad y Comunicación Wi-Fi integrado Aquí está la gran ventaja de los ESPs. Mientras que Arduino necesita módulos externos (como el ESP-01 o Ethernet Shield), el ESP8266 y ESP32 ya vienen listos para conectarse a internet. Bluetooth en el ESP32 El ESP32 se destaca con Bluetooth Classic y BLE (Bluetooth Low Energy), permitiendo la integración con smartphones, sensores y dispositivos vestibles. ⚡ Consumo de Energía Proyectos con batería El ESP32 posee modos de ahorro de energía más avanzados (como el Deep Sleep), consumiendo pocos microamperios. El ESP8266 también posee este modo, pero con menor eficiencia. El Arduino consume más, lo que lo hace menos ideal para dispositivos alimentados por batería. 🔋 Ejemplo práctico: Un sensor de temperatura con ESP32 en modo Deep Sleep puede funcionar durante meses con una sola batería de 3.7V, mientras que un Arduino similar necesitaría recambios frecuentes o una fuente de alimentación continua. 📎 Recursos Adicionales ADC, PWM y sensores El ESP32 ofrece mejor resolución ADC (12 bits), más canales PWM y soporte nativo para sensores táctiles y comunicación CAN. Seguridad y cifrado Los proyectos IoT requieren seguridad. El ESP32 posee cifrado AES, SHA y RSA embebido, algo ausente en Arduino y limitado en el ESP8266. ⚠️ Alerta de seguridad: Para proyectos IoT que manejan datos sensibles, el ESP32 ofrece recursos de seguridad mucho más robustos, esenciales para proteger contra vulnerabilidades comunes en dispositivos conectados. 💰 Relación Costo-Beneficio El ESP8266 aún reina en el aspecto bajo costo con buena performance. El ESP32 es ligeramente más caro, pero entrega muchos más recursos. Arduino, por otro lado, es excelente para aprender, pero cuesta más y ofrece menos para el IoT conectado. 👀 Cuándo Elegir el Arduino Ideal para principiantes Si nunca has programado un microcontrolador, Arduino es el punto de partida perfecto. Su vasta comunidad y simplicidad reducen drásticamente las barreras de entrada. Proyectos simples y educativos Para automatizaciones locales o prototipos que no requieren internet, Arduino sigue siendo una excelente opción. 🎓 Proyectos educativos ideales para Arduino: Robótica básica Control de LEDs y motores Sensores de proximidad y temperatura Pequeños juegos y displays 🤷‍♂️ Cuándo Elegir el ESP8266 Para quien busca Wi-Fi barato El ESP8266 es la elección perfecta si quieres conectar sensores o dispositivos a la nube sin gastar mucho. Aplicaciones típicas Termómetros Wi-Fi Enchufes inteligentes Monitoreo remoto vía MQTT 💡 Caso de éxito: Un sistema de riego inteligente que monitorea la humedad del suelo y controla válvulas de forma remota puede implementarse con ESP8266 a un costo muy bajo, enviando datos a una aplicación vía Wi-Fi. 🤔 Cuándo Elegir el ESP32 Proyectos más robustos Si necesitas rendimiento, conectividad Bluetooth

O post ESP8266 vs ESP32 vs Arduino: ¿cuál elegir para tu proyecto de IoT? apareceu primeiro em Circuitos Electrónicos.

]]>
ESP8266 vs ESP32 vs Arduino: ¿cuál elegir para tu proyecto de IoT?
ESP8266 vs ESP32 vs Arduino: ¿cuál elegir para tu proyecto de IoT?

🌐 Puedes leer este artículo en: Português | English

¡Hola Entusiastas de la Tecnología!

Si estás comenzando un proyecto de Internet de las Cosas (IoT), probablemente ya te hayas enfrentado a la duda: ¿ESP8266, ESP32 o Arduino? Todos son excelentes microcontroladores, pero cada uno tiene características propias que pueden influir directamente en el éxito de tu proyecto. En este artículo, compararemos los tres de forma clara y práctica, analizando rendimiento, conectividad, consumo de energía y relación costo-beneficio.

🔷 Entendiendo Qué Son los Microcontroladores

El papel de los microcontroladores en el IoT

Los microcontroladores son el corazón de los dispositivos inteligentes. Recopilan datos de sensores, procesan información y envían comandos a otros componentes, todo de forma automatizada. Piensa en ellos como pequeños cerebros que dan vida a tus proyectos electrónicos.

💡 Consejo de experto: Para proyectos IoT, el microcontrolador ideal debe tener conectividad integrada, bajo consumo de energía y capacidad de procesamiento suficiente para manejar datos de sensores y comunicación en red.

La Diferencia Entre Microcontrolador y Microprocesador

Mientras que los microcontroladores poseen memoria y periféricos integrados (como ADCs y GPIOs), los microprocesadores dependen de componentes externos. Es por eso que los microcontroladores son ideales para proyectos embebidos e IoT.

Diagrama de Bloques Diferencia estructural entre microcontrolador y microprocesador
Fig. 2 - Diferencia estructural entre microcontrolador y microprocesador

🔅 Visión General de los Modelos Principales

El Clásico Arduino

Arduino es una plataforma de código abierto basada en microcontroladores AVR (como el ATmega328P). Es muy utilizada por principiantes debido a su simplicidad y amplia comunidad de soporte. Es como el "coche popular" de los microcontroladores: confiable, fácil de usar y con muchos "talleres" disponibles para aprender.

El Revolucionario ESP8266

Creado por Espressif, el ESP8266 ganó popularidad por traer Wi-Fi integrado a un costo bajísimo, haciendo viable la creación de dispositivos conectados sin módulos externos. Fue el responsable de democratizar el IoT casero.

El Poderoso ESP32

El ESP32 es una evolución directa del ESP8266, trayendo Wi-Fi, Bluetooth, mayor procesamiento, más pines y recursos de bajo consumo, ideal para aplicaciones profesionales e industriales. Piensa en él como el "coche deportivo" de los microcontroladores: potencia, recursos y versatilidad.

📊 Comparación Técnica: ESP8266 vs ESP32 vs Arduino

Característica ESP8266 ESP32 Arduino Uno
Procesador 1 núcleo (80–160 MHz) Dual-core (240 MHz) 1 núcleo (16 MHz)
Conectividad Wi-Fi Wi-Fi + Bluetooth Ninguna
Memoria RAM 160 KB 520 KB 2 KB
GPIOs 17 36 14
ADC 10 bits 12 bits 10 bits
Soporte IoT Alto Muy alto Bajo
Costo promedio R$ 25–35 R$ 40–60 R$ 60–90

📈 Análisis Rápido: El ESP32 ofrece el mejor conjunto de recursos para IoT, con conectividad dual, más memoria y procesamiento superior. El ESP8266 sigue siendo una opción económica para proyectos más simples, mientras que el Arduino es ideal para principiantes y proyectos locales.

🧑‍💻 Facilidad de Programación

Entorno de desarrollo

Todos pueden ser programados usando el IDE de Arduino, lo que simplifica la curva de aprendizaje. El ESP32 y ESP8266 también pueden ser programados con MicroPython y PlatformIO, ideales para proyectos más avanzados.

IDE de Arduino (izquierda), PlatformIO (centro) y Thonny para MicroPython (derecha)
Fig. 3 - IDE de Arduino (izquierda), PlatformIO (centro) y Thonny para MicroPython (derecha)

Lenguajes soportados

  • Arduino: C/C++
  • ESP8266/ESP32: C/C++, MicroPython, Lua e incluso JavaScript (con firmware específico)

✅ Recomendación: Si ya conoces el lenguaje de Arduino, comenzar con ESP8266 o ESP32 usando el mismo IDE será una transición natural. Para quienes prefieren Python, MicroPython en ESP32 es una excelente opción.

🛜 Conectividad y Comunicación

Wi-Fi integrado

Aquí está la gran ventaja de los ESPs. Mientras que Arduino necesita módulos externos (como el ESP-01 o Ethernet Shield), el ESP8266 y ESP32 ya vienen listos para conectarse a internet.

Bluetooth en el ESP32

El ESP32 se destaca con Bluetooth Classic y BLE (Bluetooth Low Energy), permitiendo la integración con smartphones, sensores y dispositivos vestibles.

⚡ Consumo de Energía

Proyectos con batería

El ESP32 posee modos de ahorro de energía más avanzados (como el Deep Sleep), consumiendo pocos microamperios. El ESP8266 también posee este modo, pero con menor eficiencia. El Arduino consume más, lo que lo hace menos ideal para dispositivos alimentados por batería.

🔋 Ejemplo práctico: Un sensor de temperatura con ESP32 en modo Deep Sleep puede funcionar durante meses con una sola batería de 3.7V, mientras que un Arduino similar necesitaría recambios frecuentes o una fuente de alimentación continua.

📎 Recursos Adicionales

ADC, PWM y sensores

El ESP32 ofrece mejor resolución ADC (12 bits), más canales PWM y soporte nativo para sensores táctiles y comunicación CAN.

Seguridad y cifrado

Los proyectos IoT requieren seguridad. El ESP32 posee cifrado AES, SHA y RSA embebido, algo ausente en Arduino y limitado en el ESP8266.

⚠️ Alerta de seguridad: Para proyectos IoT que manejan datos sensibles, el ESP32 ofrece recursos de seguridad mucho más robustos, esenciales para proteger contra vulnerabilidades comunes en dispositivos conectados.

💰 Relación Costo-Beneficio

El ESP8266 aún reina en el aspecto bajo costo con buena performance. El ESP32 es ligeramente más caro, pero entrega muchos más recursos. Arduino, por otro lado, es excelente para aprender, pero cuesta más y ofrece menos para el IoT conectado.

👀 Cuándo Elegir el Arduino

Ideal para principiantes

Si nunca has programado un microcontrolador, Arduino es el punto de partida perfecto. Su vasta comunidad y simplicidad reducen drásticamente las barreras de entrada.

Proyectos simples y educativos

Para automatizaciones locales o prototipos que no requieren internet, Arduino sigue siendo una excelente opción.

🎓 Proyectos educativos ideales para Arduino:

  • Robótica básica
  • Control de LEDs y motores
  • Sensores de proximidad y temperatura
  • Pequeños juegos y displays

🤷‍♂️ Cuándo Elegir el ESP8266

Para quien busca Wi-Fi barato

El ESP8266 es la elección perfecta si quieres conectar sensores o dispositivos a la nube sin gastar mucho.

Aplicaciones típicas

  • Termómetros Wi-Fi
  • Enchufes inteligentes
  • Monitoreo remoto vía MQTT

💡 Caso de éxito: Un sistema de riego inteligente que monitorea la humedad del suelo y controla válvulas de forma remota puede implementarse con ESP8266 a un costo muy bajo, enviando datos a una aplicación vía Wi-Fi.

🤔 Cuándo Elegir el ESP32

Proyectos más robustos

Si necesitas rendimiento, conectividad Bluetooth y múltiples periféricos, el ESP32 es imbatible.

Aplicaciones típicas

  • Automatización del hogar
  • Robots inteligentes
  • Dispositivos vestibles (wearables)
  • Gateways IoT

🚀 Proyecto avanzado: Un asistente de voz personal con pantalla táctil, conectividad Wi-Fi y Bluetooth, y control de dispositivos por comandos de voz es perfectamente viable con un solo ESP32, gracias a su poder de procesamiento dual-core y múltiples interfaces.

🧩 Compatibilidad con Sensores y Módulos

Tanto el ESP8266 como el ESP32 son compatibles con la mayoría de los sensores usados en Arduino (DHT11, BMP280, HC-SR04, etc.), haciendo que la migración sea simple.

👉 Soporte y Comunidad

Arduino aún posee la comunidad más grande y activa. Pero ESP8266 y ESP32 han estado creciendo rápidamente, con miles de foros, bibliotecas y tutoriales actualizados.

🌐 Dónde encontrar ayuda:

  • Arduino: Foro oficial, Arduino Stack Exchange, Instructables
  • ESP8266/ESP32: GitHub, ESP32 Forum, Random Nerd Tutorials, Hackaday.io

🎯 ¿Cuál Es el Mejor para Empezar en IoT?

Si el enfoque es aprender lo básico, comienza con el Arduino Uno. Pero si el objetivo es crear dispositivos conectados reales, el ESP8266 o ESP32 son claramente superiores.

🧾 Conclusión: La Elección Correcta Depende de Tu Proyecto

No existe una única respuesta.

  • ¿Quieres algo simple y educativo? Ve con Arduino.
  • ¿Necesitas Wi-Fi barato? Elige el ESP8266.
  • ¿Buscas potencia y flexibilidad? El ESP32 es el camino ideal.

En resumen: el ESP8266 fue el que popularizó el IoT casero, el ESP32 lo profesionalizó, y el Arduino sigue siendo la puerta de entrada para todos los que desean aprender electrónica de forma divertida.

🤔 Preguntas Frecuentes (FAQ)

¡Para asegurar que tu proyecto sea un éxito, hemos compilado algunas de las preguntas más comunes sobre este cargador. ¡Échale un vistazo!

¿Puedo usar sensores de Arduino en el ESP8266 o ESP32? 🔽

¡Sí! La mayoría de los sensores compatibles con Arduino (como DHT11, BMP280, HC-SR04, etc.) funcionan perfectamente en los ESPs. Puede que necesites ajustar las bibliotecas o los pines, pero el hardware es compatible.

¿Cuál consume menos batería? 🔽

El ESP32 tiene los modos de ahorro de energía más eficientes, especialmente el modo Deep Sleep. Para proyectos alimentados por batería, el ESP32 es generalmente la mejor opción.

¿Es difícil migrar de Arduino a ESP? 🔽

¡No! Puedes programar los ESPs usando el mismo IDE de Arduino y el lenguaje C/C++. La transición es bastante natural, especialmente si ya estás familiarizado con la programación de Arduino.

¿Puedo usar Arduino y ESP juntos en el mismo proyecto? 🔽

¡Sí! Muchos proyectos usan Arduino para control local y un ESP8266 como módulo Wi-Fi. El ESP32 también puede usarse como procesador principal o co-procesador en proyectos más complejos.

¿Cuál es el mejor para un principiante en IoT? 🔽

Si ya tienes experiencia con Arduino, el ESP8266 es un excelente siguiente paso para añadir conectividad Wi-Fi a tus proyectos. Si estás empezando desde cero, quizás sea mejor aprender lo básico con Arduino primero.

🎯 ¿Te Gustó Este Artículo?

¡Deja tu comentario abajo con tus dudas o experiencias con estos microcontroladores!

✨ Nuestro Agradecimiento y Próximos Pasos

Esperamos sinceramente que esta guía haya sido útil y enriquecedora para tus proyectos. ¡Gracias por dedicar tu tiempo a este contenido!

Tu Comentario es Invaluable:

¿Tienes alguna pregunta, sugerencia o corrección? No dudes en compartirla en los comentarios a continuación. ¡Tu contribución nos ayuda a perfeccionar este contenido para toda la comunidad de ElCircuits!

Si encontraste útil esta guía, ¡comparte el conocimiento!

🔗 Compartir Esta Guía

Saludos cordiales, El Equipo de Circuito Electrónicos ⚡

O post ESP8266 vs ESP32 vs Arduino: ¿cuál elegir para tu proyecto de IoT? apareceu primeiro em Circuitos Electrónicos.

]]> https://www.es.elcircuits.com/esp32-esp8266-arduino-comparativa-proyectos-iot/feed/ 0 Arduino Pro Mini: Pinout Completo y Funciones Principales https://www.es.elcircuits.com/arduino-pro-mini-pinout-caracteristicas/ https://www.es.elcircuits.com/arduino-pro-mini-pinout-caracteristicas/#respond Tue, 25 Nov 2025 12:36:25 +0000 https://www.es.elcircuits.com/?p=1709 Arduino Pro Mini: Pinout Completo y Funciones Principales 🌐 Puedes leer este artículo en: Português | English El Arduino Pro Mini es una placa de desarrollo compacta basada en el microcontrolador ATmega328P, diseñada para aplicaciones donde el espacio es limitado. Su popularidad se debe a su tamaño reducido y bajo consumo de energía, lo que la hace ideal para proyectos embebidos y wearables. A pesar de su tamaño compacto, mantiene la misma funcionalidad que otras placas Arduino, como el Uno, pero sin los conectores de borde y sin la interfaz USB integrada. En esta guía completa, exploraremos en detalle el pinout del Arduino Pro Mini, analizando cada pin, sus funciones y limitaciones. Cubriremos desde los pines de alimentación hasta los pines de comunicación y E/S digital, proporcionando información esencial para que pueda aprovechar al máximo esta placa en sus proyectos. También discutiremos el diagrama esquemático, las características eléctricas y responderemos a las preguntas más frecuentes sobre el pinout de esta placa. Tabla de Pines de E/S (Entrada/Salida) Pin en la Placa GPIO (Chip) Funciones Principales Notas Críticas / Estado por Defecto D0 (RX) PD0 UART RX Receptor serie. Utilizado para la comunicación con el ordenador a través de un conversor USB-Serie. D1 (TX) PD1 UART TX Transmisor serie. Utilizado para la comunicación con el ordenador a través de un conversor USB-Serie. D2 PD2 Digital, Interrupción Externa 0 Puede ser usado como interrupción externa. Soporta PWM en algunas configuraciones. D3 PD3 Digital, PWM, Interrupción Externa 1 Soporta PWM (~) y puede ser usado como interrupción externa. D4 PD4 Digital Pin digital estándar. Estado por defecto: entrada (alta impedancia). D5 PD5 Digital, PWM Soporta PWM (~). Frecuencia por defecto: ~490Hz. D6 PD6 Digital, PWM Soporta PWM (~). Frecuencia por defecto: ~490Hz. D7 PD7 Digital Pin digital estándar. Estado por defecto: entrada (alta impedancia). D8 PB0 Digital Pin digital estándar. Estado por defecto: entrada (alta impedancia). D9 PB1 Digital, PWM Soporta PWM (~). Frecuencia por defecto: ~490Hz. D10 PB2 Digital, PWM, SS Soporta PWM (~) y es el pin Slave Select para la comunicación SPI. D11 PB3 Digital, PWM, MOSI Soporta PWM (~) y es el pin MOSI para la comunicación SPI. D12 PB4 Digital, MISO Es el pin MISO para la comunicación SPI. D13 PB5 Digital, SCK, LED Es el pin SCK para la comunicación SPI y controla el LED onboard. A0 PC0 Analógico, Digital Entrada analógica (10-bit). Puede ser usado como pin digital. Resolución: 1024 niveles (0-1023). A1 PC1 Analógico, Digital Entrada analógica (10-bit). Puede ser usado como pin digital. Resolución: 1024 niveles (0-1023). A2 PC2 Analógico, Digital Entrada analógica (10-bit). Puede ser usado como pin digital. Resolución: 1024 niveles (0-1023). A3 PC3 Analógico, Digital Entrada analógica (10-bit). Puede ser usado como pin digital. Resolución: 1024 niveles (0-1023). A4 PC4 Analógico, Digital, SDA Entrada analógica (10-bit). Puede ser usado como pin digital y SDA para la comunicación I2C. A5 PC5 Analógico, Digital, SCL Entrada analógica (10-bit). Puede ser usado como pin digital y SCL para la comunicación I2C. A6 ADC6 Solo Analógico Entrada analógica (10-bit). No puede ser usado como pin digital. Resolución: 1024 niveles (0-1023). A7 ADC7 Solo Analógico Entrada analógica (10-bit). No puede ser usado como pin digital. Resolución: 1024 niveles (0-1023). Tabla de Pines de Alimentación y Control Pin en la Placa Nombre Función Descripción Técnica RAW VIN Entrada de alimentación no regulada Acepta un voltaje de 6V a 12V (versión 5V) o 6V a 9V (versión 3.3V). Pasa a través del regulador de voltaje. VCC VCC Salida de alimentación regulada Proporciona 5V (versión 5V) o 3.3V (versión 3.3V) regulados. Puede ser usado para alimentar componentes externos. GND GND Tierra Pin de referencia de tierra (0V). Hay múltiples pines GND en la placa. RST RESET Reinicio Cuando se pone en nivel bajo, reinicia el microcontrolador. Tiene una resistencia pull-up de 10kΩ. TXO TX Transmisor Serie Conectado al pin D1. Usado para programación y comunicación serie a través de un adaptador USB-Serie. RXI RX Receptor Serie Conectado al pin D0. Usado para programación y comunicación serie a través de un adaptador USB-Serie. DTR DTR Data Terminal Ready Usado por el adaptador USB-Serie para reiniciar automáticamente la placa durante la programación. GND GND Tierra Pin de referencia de tierra (0V) para el adaptador USB-Serie. AREF AREF Referencia Analógica Voltaje de referencia para las entradas analógicas (0-5V por defecto). Puede ser conectado a un voltaje externo para mayor precisión. Diagrama Esquemático El diagrama esquemático del Arduino Pro Mini muestra cómo los componentes están conectados internamente, incluyendo el microcontrolador ATmega328P, el regulador de voltaje y los circuitos de soporte. Este diagrama es esencial para entender el funcionamiento interno de la placa y para realizar modificaciones o diagnósticos más avanzados. Diagrama esquemático de la placa de desarrollo Arduino Pro Mini 🔗 Contenido Relacionado que Puede Interesarte! Si te gustó este proyecto, también podrías interesarte por estos otros artículos: Arduino: ¿Qué Es, Cómo Funciona y Por Qué Deberías Empezar a Usarlo! Arduino UNO R3: Conexiones y Características Principales Arduino Mega 2560 R3: Pinout Completo y Funciones Principales Para ver el esquema del Arduino Pro Mini, puedes acceder a la documentación oficial de Arduino. El documento contiene información técnica completa y actualizada sobre el hardware del módulo. Haz clic aquí para acceder al esquema en PDF en el sitio web oficial de Arduino. Resumen de Características Eléctricas y Limitaciones Microcontrolador: ATmega328P operando a 16MHz (versión 5V) o 8MHz (versión 3.3V). Voltaje de Operación: Disponible en dos versiones – 5V (acepta 6-12V en el pin RAW) y 3.3V (acepta 6-9V en el pin RAW). Corriente por Pin de E/S: Cada pin digital puede proporcionar hasta 40mA, pero el total para todos los pines no debe exceder 200mA. Memoria Flash: 32KB (de los cuales 0.5KB son usados por el bootloader). Memoria SRAM: 2KB para variables durante la ejecución del programa. Memoria EEPROM: 1KB para almacenamiento permanente de datos. Conversor USB-Serie: No posee un conversor integrado. Es necesario un adaptador externo (como FTDI FT232RL, CH340G o CP2102) para la programación y comunicación serie. Pines de Arranque: El bootloader

O post Arduino Pro Mini: Pinout Completo y Funciones Principales apareceu primeiro em Circuitos Electrónicos.

]]>
Arduino Pro Mini: Pinout Completo y Funciones Principales
Arduino Pro Mini: Pinout Completo y Funciones Principales

🌐 Puedes leer este artículo en: Português | English

El Arduino Pro Mini es una placa de desarrollo compacta basada en el microcontrolador ATmega328P, diseñada para aplicaciones donde el espacio es limitado. Su popularidad se debe a su tamaño reducido y bajo consumo de energía, lo que la hace ideal para proyectos embebidos y wearables. A pesar de su tamaño compacto, mantiene la misma funcionalidad que otras placas Arduino, como el Uno, pero sin los conectores de borde y sin la interfaz USB integrada.

En esta guía completa, exploraremos en detalle el pinout del Arduino Pro Mini, analizando cada pin, sus funciones y limitaciones. Cubriremos desde los pines de alimentación hasta los pines de comunicación y E/S digital, proporcionando información esencial para que pueda aprovechar al máximo esta placa en sus proyectos. También discutiremos el diagrama esquemático, las características eléctricas y responderemos a las preguntas más frecuentes sobre el pinout de esta placa.

Tabla de Pines de E/S (Entrada/Salida)

Pin en la Placa GPIO (Chip) Funciones Principales Notas Críticas / Estado por Defecto
D0 (RX) PD0 UART RX Receptor serie. Utilizado para la comunicación con el ordenador a través de un conversor USB-Serie.
D1 (TX) PD1 UART TX Transmisor serie. Utilizado para la comunicación con el ordenador a través de un conversor USB-Serie.
D2 PD2 Digital, Interrupción Externa 0 Puede ser usado como interrupción externa. Soporta PWM en algunas configuraciones.
D3 PD3 Digital, PWM, Interrupción Externa 1 Soporta PWM (~) y puede ser usado como interrupción externa.
D4 PD4 Digital Pin digital estándar. Estado por defecto: entrada (alta impedancia).
D5 PD5 Digital, PWM Soporta PWM (~). Frecuencia por defecto: ~490Hz.
D6 PD6 Digital, PWM Soporta PWM (~). Frecuencia por defecto: ~490Hz.
D7 PD7 Digital Pin digital estándar. Estado por defecto: entrada (alta impedancia).
D8 PB0 Digital Pin digital estándar. Estado por defecto: entrada (alta impedancia).
D9 PB1 Digital, PWM Soporta PWM (~). Frecuencia por defecto: ~490Hz.
D10 PB2 Digital, PWM, SS Soporta PWM (~) y es el pin Slave Select para la comunicación SPI.
D11 PB3 Digital, PWM, MOSI Soporta PWM (~) y es el pin MOSI para la comunicación SPI.
D12 PB4 Digital, MISO Es el pin MISO para la comunicación SPI.
D13 PB5 Digital, SCK, LED Es el pin SCK para la comunicación SPI y controla el LED onboard.
A0 PC0 Analógico, Digital Entrada analógica (10-bit). Puede ser usado como pin digital. Resolución: 1024 niveles (0-1023).
A1 PC1 Analógico, Digital Entrada analógica (10-bit). Puede ser usado como pin digital. Resolución: 1024 niveles (0-1023).
A2 PC2 Analógico, Digital Entrada analógica (10-bit). Puede ser usado como pin digital. Resolución: 1024 niveles (0-1023).
A3 PC3 Analógico, Digital Entrada analógica (10-bit). Puede ser usado como pin digital. Resolución: 1024 niveles (0-1023).
A4 PC4 Analógico, Digital, SDA Entrada analógica (10-bit). Puede ser usado como pin digital y SDA para la comunicación I2C.
A5 PC5 Analógico, Digital, SCL Entrada analógica (10-bit). Puede ser usado como pin digital y SCL para la comunicación I2C.
A6 ADC6 Solo Analógico Entrada analógica (10-bit). No puede ser usado como pin digital. Resolución: 1024 niveles (0-1023).
A7 ADC7 Solo Analógico Entrada analógica (10-bit). No puede ser usado como pin digital. Resolución: 1024 niveles (0-1023).

Tabla de Pines de Alimentación y Control

Pin en la Placa Nombre Función Descripción Técnica
RAW VIN Entrada de alimentación no regulada Acepta un voltaje de 6V a 12V (versión 5V) o 6V a 9V (versión 3.3V). Pasa a través del regulador de voltaje.
VCC VCC Salida de alimentación regulada Proporciona 5V (versión 5V) o 3.3V (versión 3.3V) regulados. Puede ser usado para alimentar componentes externos.
GND GND Tierra Pin de referencia de tierra (0V). Hay múltiples pines GND en la placa.
RST RESET Reinicio Cuando se pone en nivel bajo, reinicia el microcontrolador. Tiene una resistencia pull-up de 10kΩ.
TXO TX Transmisor Serie Conectado al pin D1. Usado para programación y comunicación serie a través de un adaptador USB-Serie.
RXI RX Receptor Serie Conectado al pin D0. Usado para programación y comunicación serie a través de un adaptador USB-Serie.
DTR DTR Data Terminal Ready Usado por el adaptador USB-Serie para reiniciar automáticamente la placa durante la programación.
GND GND Tierra Pin de referencia de tierra (0V) para el adaptador USB-Serie.
AREF AREF Referencia Analógica Voltaje de referencia para las entradas analógicas (0-5V por defecto). Puede ser conectado a un voltaje externo para mayor precisión.

Diagrama Esquemático

El diagrama esquemático del Arduino Pro Mini muestra cómo los componentes están conectados internamente, incluyendo el microcontrolador ATmega328P, el regulador de voltaje y los circuitos de soporte. Este diagrama es esencial para entender el funcionamiento interno de la placa y para realizar modificaciones o diagnósticos más avanzados.

Diagrama esquemático de la placa de desarrollo Arduino Pro Mini. - fvml.com.br
Diagrama esquemático de la placa de desarrollo Arduino Pro Mini

🔗 Contenido Relacionado que Puede Interesarte!

Si te gustó este proyecto, también podrías interesarte por estos otros artículos:

Para ver el esquema del Arduino Pro Mini, puedes acceder a la documentación oficial de Arduino. El documento contiene información técnica completa y actualizada sobre el hardware del módulo. Haz clic aquí para acceder al esquema en PDF en el sitio web oficial de Arduino.

Resumen de Características Eléctricas y Limitaciones

  • Microcontrolador: ATmega328P operando a 16MHz (versión 5V) o 8MHz (versión 3.3V).
  • Voltaje de Operación: Disponible en dos versiones - 5V (acepta 6-12V en el pin RAW) y 3.3V (acepta 6-9V en el pin RAW).
  • Corriente por Pin de E/S: Cada pin digital puede proporcionar hasta 40mA, pero el total para todos los pines no debe exceder 200mA.
  • Memoria Flash: 32KB (de los cuales 0.5KB son usados por el bootloader).
  • Memoria SRAM: 2KB para variables durante la ejecución del programa.
  • Memoria EEPROM: 1KB para almacenamiento permanente de datos.
  • Conversor USB-Serie: No posee un conversor integrado. Es necesario un adaptador externo (como FTDI FT232RL, CH340G o CP2102) para la programación y comunicación serie.
  • Pines de Arranque: El bootloader está configurado para usar los pines RX (D0) y TX (D1) para la programación serie.

Esta guía de pinout del Arduino Pro Mini fue desarrollada para proporcionar una referencia completa y detallada para desarrolladores y entusiastas que trabajan con esta placa compacta. Comprender la función de cada pin y sus limitaciones es fundamental para aprovechar al máximo el potencial del Arduino Pro Mini en sus proyectos. Recuerde que, a pesar de su tamaño reducido, esta placa ofrece la misma capacidad de procesamiento que otras placas Arduino más grandes, lo que la hace ideal para aplicaciones donde el espacio es un factor crítico.

🤔 Preguntas Frecuentes (FAQ)

Para asegurar que tu proyecto sea un éxito, hemos compilado algunas de las preguntas más comunes sobre este cargador. ¡Revísalas!

1. ¿Cómo programar el Arduino Pro Mini si no tiene un puerto USB? 🔽

Para programar el Arduino Pro Mini, necesitas un adaptador USB-Serie externo, como FTDI FT232RL, CH340G o CP2102. Conecta el pin TXO del adaptador al RXI del Pro Mini, el RXI del adaptador al TXO del Pro Mini, el GND al GND y el pin DTR del adaptador al pin DTR del Pro Mini. El pin DTR es importante ya que permite el reinicio automático de la placa durante la carga del código.

2. ¿Cuál es la diferencia entre las versiones de 5V y 3.3V del Arduino Pro Mini? 🔽

La principal diferencia está en el voltaje de operación y la frecuencia del reloj. La versión de 5V opera con un reloj de 16MHz y acepta alimentación de 6V a 12V en el pin RAW. La versión de 3.3V opera con un reloj de 8MHz y acepta alimentación de 6V a 9V en el pin RAW. La elección depende de los componentes que pretendas usar en tu proyecto, especialmente sensores y módulos que pueden ser sensibles al voltaje.

3. ¿Puedo alimentar el Arduino Pro Mini directamente a través del pin VCC? 🔽

Sí, puedes alimentar el Arduino Pro Mini directamente a través del pin VCC, pero solo con el voltaje regulado correcto (5V para la versión de 5V o 3.3V para la versión de 3.3V). No alimentes el pin VCC con voltaje no regulado o con un voltaje superior al especificado, ya que esto podría dañar el microcontrolador. El pin RAW debe usarse cuando necesitas alimentar la placa con un voltaje mayor que será regulado internamente.

4. ¿Cuántos pines PWM están disponibles en el Arduino Pro Mini? 🔽

El Arduino Pro Mini tiene 6 pines PWM: D3, D5, D6, D9, D10 y D11. Estos pines pueden ser usados para generar señales de modulación por ancho de pulso, que son útiles para controlar la intensidad de LEDs, la velocidad de motores DC, o para otras aplicaciones que requieren salidas analógicas simuladas.

5. ¿Cómo usar los pines A6 y A7 que son solo analógicos? 🔽

Los pines A6 y A7 son entradas analógicas exclusivas, lo que significa que no pueden ser usados como pines digitales. Para usarlos, debes leer sus valores usando la función analogRead() con los parámetros A6 o A7. Proporcionan lecturas de 0 a 1023, correspondientes a 0V a 5V (o 0V a 3.3V en la versión de 3.3V). Son útiles cuando necesitas más entradas analógicas que las disponibles en los pines A0 a A5.

6. ¿Es posible usar comunicación I2C y SPI simultáneamente en el Arduino Pro Mini? 🔽

Sí, es posible usar comunicación I2C y SPI simultáneamente en el Arduino Pro Mini, ya que usan pines diferentes. La comunicación I2C usa los pines A4 (SDA) y A5 (SCL), mientras que la comunicación SPI usa los pines D10 (SS), D11 (MOSI), D12 (MISO) y D13 (SCK). Sin embargo, debes tener cuidado de no usar estos pines para otros propósitos al mismo tiempo, y asegurarte de que no haya conflictos de direcciones o recursos al usar múltiples dispositivos I2C o SPI.

✨ Nuestro Agradecimiento y Próximos Pasos

Esperamos sinceramente que esta guía haya sido útil y enriquecedora para tus proyectos. ¡Gracias por dedicar tu tiempo a este contenido!

Tu Comentario es Invaluable:

¿Tienes alguna pregunta, sugerencia o corrección? No dudes en compartirla en los comentarios a continuación. ¡Tu contribución nos ayuda a perfeccionar este contenido para toda la comunidad de ElCircuits!

Si encontraste útil esta guía, ¡comparte el conocimiento!

🔗 Compartir Esta Guía

Saludos cordiales, El Equipo de Circuito Electrónicos ⚡

O post Arduino Pro Mini: Pinout Completo y Funciones Principales apareceu primeiro em Circuitos Electrónicos.

]]> https://www.es.elcircuits.com/arduino-pro-mini-pinout-caracteristicas/feed/ 0 Arduino Mega 2560 R3: Pinout Completo y Funciones Principales https://www.es.elcircuits.com/arduino-mega-2560-r3-pinout-caracteristicas/ https://www.es.elcircuits.com/arduino-mega-2560-r3-pinout-caracteristicas/#respond Mon, 24 Nov 2025 19:52:17 +0000 https://www.es.elcircuits.com/?p=1683 Diagrama de pines de la placa de desarrollo Arduino Mega 2560 R3. El Arduino Mega 2560 R3 es una de las placas de desarrollo más robustas y populares de la familia Arduino, diseñada para proyectos que requieren una gran cantidad de pines de entrada y salida. Su amplia cantidad de puertos digitales y analógicos la convierte en la opción ideal para aplicaciones complejas, como impresoras 3D, robots, controladores de iluminación y sistemas de automatización del hogar. En esta guía completa, detallaremos el pinout (diagrama de pines) del Arduino Mega 2560 R3. Abordaremos las funciones de cada pin, sus características eléctricas, limitaciones y proporcionaremos una tabla de referencia rápida para ayudarte a maximizar el potencial de esta placa en tus proyectos. Diagrama de Pines (Pinout) Tabla de Pines de I/O (Entrada/Salida) Pin en la Placa GPIO (Chip) Funciones Principales Notas Críticas / Estado por Defecto D0 / RX0 PD0 UART0 (Recepción) Entra en conflicto con la comunicación serie USB. Estado por Defecto: Entrada. D1 / TX0 PD1 UART0 (Transmisión) Entra en conflicto con la comunicación serie USB. Estado por Defecto: Entrada. D2 / RX1 PD2 UART1 (Recepción), Interrupción Externa 0 Estado por Defecto: Entrada. D3 / TX1 PD3 UART1 (Transmisión), PWM, Interrupción Externa 1 Estado por Defecto: Entrada. D4 PD4 – Estado por Defecto: Entrada. D5 ~ PD5 PWM Estado por Defecto: Entrada. D6 ~ PD6 PWM Estado por Defecto: Entrada. D7 PD7 – Estado por Defecto: Entrada. D8 PB0 – Estado por Defecto: Entrada. D9 ~ PB1 PWM Estado por Defecto: Entrada. D10 ~ / SS PB2 PWM, SPI (Slave Select) Estado por Defecto: Entrada. D11 ~ / MOSI PB3 PWM, SPI (Master Out) Estado por Defecto: Entrada. D12 / MISO PB4 SPI (Master In) Estado por Defecto: Entrada. D13 / SCK PB5 SPI (Clock), LED L Conectado al LED integrado. Estado por Defecto: Entrada. D14 / TX3 PJ1 UART3 (Transmisión) Estado por Defecto: Entrada. D15 / RX3 PJ0 UART3 (Recepción) Estado por Defecto: Entrada. D16 / TX2 PH1 UART2 (Transmisión) Estado por Defecto: Entrada. D17 / RX2 PH0 UART2 (Recepción) Estado por Defecto: Entrada. D18 / TX1 PD3 UART1 (Transmisión) Estado por Defecto: Entrada. D19 / RX1 PD2 UART1 (Recepción) Estado por Defecto: Entrada. D20 / SDA PD1 I2C (Datos) Estado por Defecto: Entrada. D21 / SCL PD0 I2C (Reloj) Estado por Defecto: Entrada. D22 PA0 – Estado por Defecto: Entrada. D23 PA1 – Estado por Defecto: Entrada. D24 PA2 – Estado por Defecto: Entrada. D25 PA3 – Estado por Defecto: Entrada. D26 PA4 – Estado por Defecto: Entrada. D27 PA5 – Estado por Defecto: Entrada. D28 PA6 – Estado por Defecto: Entrada. D29 PA7 – Estado por Defecto: Entrada. D30 PC7 – Estado por Defecto: Entrada. D31 PC6 – Estado por Defecto: Entrada. D32 PC5 – Estado por Defecto: Entrada. D33 PC4 – Estado por Defecto: Entrada. D34 PC3 – Estado por Defecto: Entrada. D35 PC2 – Estado por Defecto: Entrada. D36 PC1 – Estado por Defecto: Entrada. D37 PC0 – Estado por Defecto: Entrada. D38 PD7 – Estado por Defecto: Entrada. D39 PG2 – Estado por Defecto: Entrada. D40 PG1 – Estado por Defecto: Entrada. D41 PG0 – Estado por Defecto: Entrada. D42 PL7 – Estado por Defecto: Entrada. D43 PL6 – Estado por Defecto: Entrada. D44 PL5 – Estado por Defecto: Entrada. D45 PL4 – Estado por Defecto: Entrada. D46 PL3 – Estado por Defecto: Entrada. D47 PL2 – Estado por Defecto: Entrada. D48 PL1 – Estado por Defecto: Entrada. D49 PL0 – Estado por Defecto: Entrada. D50 / MISO PB3 SPI (Master In) Estado por Defecto: Entrada. D51 / MOSI PB2 SPI (Master Out) Estado por Defecto: Entrada. D52 / SCK PB1 SPI (Reloj) Estado por Defecto: Entrada. D53 / SS PB0 SPI (Slave Select) Estado por Defecto: Entrada. A0 PF0 Entrada Analógica También se puede usar como pin digital D54. Estado por Defecto: Entrada. A1 PF1 Entrada Analógica También se puede usar como pin digital D55. Estado por Defecto: Entrada. A2 PF2 Entrada Analógica También se puede usar como pin digital D56. Estado por Defecto: Entrada. A3 PF3 Entrada Analógica También se puede usar como pin digital D57. Estado por Defecto: Entrada. A4 PF4 Entrada Analógica También se puede usar como pin digital D58. Estado por Defecto: Entrada. A5 PF5 Entrada Analógica También se puede usar como pin digital D59. Estado por Defecto: Entrada. A6 PF6 Entrada Analógica También se puede usar como pin digital D60. Estado por Defecto: Entrada. A7 PF7 Entrada Analógica También se puede usar como pin digital D61. Estado por Defecto: Entrada. A8 PK0 Entrada Analógica También se puede usar como pin digital D62. Estado por Defecto: Entrada. A9 PK1 Entrada Analógica También se puede usar como pin digital D63. Estado por Defecto: Entrada. A10 PK2 Entrada Analógica También se puede usar como pin digital D64. Estado por Defecto: Entrada. A11 PK3 Entrada Analógica También se puede usar como pin digital D65. Estado por Defecto: Entrada. A12 PK4 Entrada Analógica También se puede usar como pin digital D66. Estado por Defecto: Entrada. A13 PK5 Entrada Analógica También se puede usar como pin digital D67. Estado por Defecto: Entrada. A14 PK6 Entrada Analógica También se puede usar como pin digital D68. Estado por Defecto: Entrada. A15 PK7 Entrada Analógica También se puede usar como pin digital D69. Estado por Defecto: Entrada. Tabla de Pines de Alimentación y Control Pin en la Placa Nombre Función Descripción Técnica VIN Voltaje de Entrada Alimentación Externa Pin para alimentar la placa con una fuente externa (recomendado 7-12V). El voltaje es regulado a 5V por el regulador integrado. 5V 5 Voltios Alimentación Regulada Proporciona 5V regulados desde el regulador integrado o la conexión USB. Se usa para alimentar componentes externos que operan a 5V. 3.3V 3.3 Voltios Alimentación Regulada Proporciona 3.3V regulados desde un convertidor buck integrado. Corriente máxima de 50mA. GND Tierra Tierra Pines de referencia de tierra (0V). Existen varios pines GND en la placa. AREF Referencia Analógica Referencia Analógica Pin para proporcionar un voltaje de referencia externo (entre 0V y 5V) para

O post Arduino Mega 2560 R3: Pinout Completo y Funciones Principales apareceu primeiro em Circuitos Electrónicos.

]]>
Diagrama de pines de la placa de desarrollo Arduino Mega 2560 R3
Diagrama de pines de la placa de desarrollo Arduino Mega 2560 R3.

El Arduino Mega 2560 R3 es una de las placas de desarrollo más robustas y populares de la familia Arduino, diseñada para proyectos que requieren una gran cantidad de pines de entrada y salida. Su amplia cantidad de puertos digitales y analógicos la convierte en la opción ideal para aplicaciones complejas, como impresoras 3D, robots, controladores de iluminación y sistemas de automatización del hogar.

En esta guía completa, detallaremos el pinout (diagrama de pines) del Arduino Mega 2560 R3. Abordaremos las funciones de cada pin, sus características eléctricas, limitaciones y proporcionaremos una tabla de referencia rápida para ayudarte a maximizar el potencial de esta placa en tus proyectos.

Diagrama de Pines (Pinout)

Tabla de Pines de I/O (Entrada/Salida)

Pin en la Placa GPIO (Chip) Funciones Principales Notas Críticas / Estado por Defecto
D0 / RX0 PD0 UART0 (Recepción) Entra en conflicto con la comunicación serie USB. Estado por Defecto: Entrada.
D1 / TX0 PD1 UART0 (Transmisión) Entra en conflicto con la comunicación serie USB. Estado por Defecto: Entrada.
D2 / RX1 PD2 UART1 (Recepción), Interrupción Externa 0 Estado por Defecto: Entrada.
D3 / TX1 PD3 UART1 (Transmisión), PWM, Interrupción Externa 1 Estado por Defecto: Entrada.
D4 PD4 - Estado por Defecto: Entrada.
D5 ~ PD5 PWM Estado por Defecto: Entrada.
D6 ~ PD6 PWM Estado por Defecto: Entrada.
D7 PD7 - Estado por Defecto: Entrada.
D8 PB0 - Estado por Defecto: Entrada.
D9 ~ PB1 PWM Estado por Defecto: Entrada.
D10 ~ / SS PB2 PWM, SPI (Slave Select) Estado por Defecto: Entrada.
D11 ~ / MOSI PB3 PWM, SPI (Master Out) Estado por Defecto: Entrada.
D12 / MISO PB4 SPI (Master In) Estado por Defecto: Entrada.
D13 / SCK PB5 SPI (Clock), LED L Conectado al LED integrado. Estado por Defecto: Entrada.
D14 / TX3 PJ1 UART3 (Transmisión) Estado por Defecto: Entrada.
D15 / RX3 PJ0 UART3 (Recepción) Estado por Defecto: Entrada.
D16 / TX2 PH1 UART2 (Transmisión) Estado por Defecto: Entrada.
D17 / RX2 PH0 UART2 (Recepción) Estado por Defecto: Entrada.
D18 / TX1 PD3 UART1 (Transmisión) Estado por Defecto: Entrada.
D19 / RX1 PD2 UART1 (Recepción) Estado por Defecto: Entrada.
D20 / SDA PD1 I2C (Datos) Estado por Defecto: Entrada.
D21 / SCL PD0 I2C (Reloj) Estado por Defecto: Entrada.
D22 PA0 - Estado por Defecto: Entrada.
D23 PA1 - Estado por Defecto: Entrada.
D24 PA2 - Estado por Defecto: Entrada.
D25 PA3 - Estado por Defecto: Entrada.
D26 PA4 - Estado por Defecto: Entrada.
D27 PA5 - Estado por Defecto: Entrada.
D28 PA6 - Estado por Defecto: Entrada.
D29 PA7 - Estado por Defecto: Entrada.
D30 PC7 - Estado por Defecto: Entrada.
D31 PC6 - Estado por Defecto: Entrada.
D32 PC5 - Estado por Defecto: Entrada.
D33 PC4 - Estado por Defecto: Entrada.
D34 PC3 - Estado por Defecto: Entrada.
D35 PC2 - Estado por Defecto: Entrada.
D36 PC1 - Estado por Defecto: Entrada.
D37 PC0 - Estado por Defecto: Entrada.
D38 PD7 - Estado por Defecto: Entrada.
D39 PG2 - Estado por Defecto: Entrada.
D40 PG1 - Estado por Defecto: Entrada.
D41 PG0 - Estado por Defecto: Entrada.
D42 PL7 - Estado por Defecto: Entrada.
D43 PL6 - Estado por Defecto: Entrada.
D44 PL5 - Estado por Defecto: Entrada.
D45 PL4 - Estado por Defecto: Entrada.
D46 PL3 - Estado por Defecto: Entrada.
D47 PL2 - Estado por Defecto: Entrada.
D48 PL1 - Estado por Defecto: Entrada.
D49 PL0 - Estado por Defecto: Entrada.
D50 / MISO PB3 SPI (Master In) Estado por Defecto: Entrada.
D51 / MOSI PB2 SPI (Master Out) Estado por Defecto: Entrada.
D52 / SCK PB1 SPI (Reloj) Estado por Defecto: Entrada.
D53 / SS PB0 SPI (Slave Select) Estado por Defecto: Entrada.
A0 PF0 Entrada Analógica También se puede usar como pin digital D54. Estado por Defecto: Entrada.
A1 PF1 Entrada Analógica También se puede usar como pin digital D55. Estado por Defecto: Entrada.
A2 PF2 Entrada Analógica También se puede usar como pin digital D56. Estado por Defecto: Entrada.
A3 PF3 Entrada Analógica También se puede usar como pin digital D57. Estado por Defecto: Entrada.
A4 PF4 Entrada Analógica También se puede usar como pin digital D58. Estado por Defecto: Entrada.
A5 PF5 Entrada Analógica También se puede usar como pin digital D59. Estado por Defecto: Entrada.
A6 PF6 Entrada Analógica También se puede usar como pin digital D60. Estado por Defecto: Entrada.
A7 PF7 Entrada Analógica También se puede usar como pin digital D61. Estado por Defecto: Entrada.
A8 PK0 Entrada Analógica También se puede usar como pin digital D62. Estado por Defecto: Entrada.
A9 PK1 Entrada Analógica También se puede usar como pin digital D63. Estado por Defecto: Entrada.
A10 PK2 Entrada Analógica También se puede usar como pin digital D64. Estado por Defecto: Entrada.
A11 PK3 Entrada Analógica También se puede usar como pin digital D65. Estado por Defecto: Entrada.
A12 PK4 Entrada Analógica También se puede usar como pin digital D66. Estado por Defecto: Entrada.
A13 PK5 Entrada Analógica También se puede usar como pin digital D67. Estado por Defecto: Entrada.
A14 PK6 Entrada Analógica También se puede usar como pin digital D68. Estado por Defecto: Entrada.
A15 PK7 Entrada Analógica También se puede usar como pin digital D69. Estado por Defecto: Entrada.

Tabla de Pines de Alimentación y Control

Pin en la Placa Nombre Función Descripción Técnica
VIN Voltaje de Entrada Alimentación Externa Pin para alimentar la placa con una fuente externa (recomendado 7-12V). El voltaje es regulado a 5V por el regulador integrado.
5V 5 Voltios Alimentación Regulada Proporciona 5V regulados desde el regulador integrado o la conexión USB. Se usa para alimentar componentes externos que operan a 5V.
3.3V 3.3 Voltios Alimentación Regulada Proporciona 3.3V regulados desde un convertidor buck integrado. Corriente máxima de 50mA.
GND Tierra Tierra Pines de referencia de tierra (0V). Existen varios pines GND en la placa.
AREF Referencia Analógica Referencia Analógica Pin para proporcionar un voltaje de referencia externo (entre 0V y 5V) para las entradas analógicas, mejorando la precisión de las conversiones ADC.
RESET Reiniciar Reiniciar Microcontrolador Poner este pin en nivel bajo (LOW) reinicia el microcontrolador ATmega2560. Generalmente usado con un botón de reset externo.

Diagrama Esquemático

El diagrama esquemático del Arduino Mega 2560 R3 proporciona una vista detallada de las conexiones eléctricas entre los componentes de la placa. Es esencial para entender cómo se distribuye la energía, cómo los periféricos se conectan al microcontrolador y cómo se implementa la comunicación USB. Analizar el esquemático es fundamental para la depuración avanzada y para proyectos que modifican o interactúan con los circuitos de bajo nivel de la placa.

Diagrama Esquemático Arduino Mega 2560 R3
Fig. 2 - Diagrama Esquemático Arduino Mega 2560 R3

🔗 Contenido Relacionado que Puede Interesarte!

Si te gustó este proyecto, también podrías interesarte por estos otros artículos:

Resumen de Características Eléctricas y Limitaciones

  • Microcontrolador Principal: ATmega2560, un chip de 8 bits con arquitectura AVR, ofreciendo 256 KB de memoria Flash, 8 KB de SRAM y 4 KB de EEPROM.
  • Voltaje de Operación: La placa opera a 5V, sin embargo, el microcontrolador ATmega2560 puede funcionar con un rango de voltaje de 2.7V a 5.5V.
  • Alimentación (VIN): El voltaje de entrada recomendado para el pin VIN es de 7V a 12V. El rango absoluto máximo es de 6V a 20V. Voltajes superiores a 12V pueden sobrecalentar el regulador de voltaje.
  • Corriente por Pin I/O: Cada pin de I/O digital puede proporcionar o recibir un máximo de 20mA de corriente. El total de corriente para todos los pines de I/O no debe exceder 200mA.
  • Pines I/O y PWM: Posee 54 pines de I/O digitales, de los cuales 15 pueden ser usados como salidas PWM (Modulación por Ancho de Pulso) para controlar la intensidad de LEDs, la velocidad de motores, etc.
  • Entradas Analógicas: Dispone de 16 entradas analógicas con una resolución de 10 bits (valores de 0 a 1023), permitiendo la lectura de sensores y otros dispositivos analógicos.
  • Conversor USB-Serial: Utiliza un chip ATmega16U2 dedicado para la comunicación USB, proporcionando una conexión serie virtual estable y confiable con la computadora, sin necesidad de drivers FTDI.
  • Comunicación: Incluye 4 puertos UART (serie), 1 puerto I2C y 1 puerto SPI, permitiendo la comunicación con una amplia gama de periféricos y otros microcontroladores.

Comprender el pinout del Arduino Mega 2560 R3 es el primer paso para desbloquear todo su potencial. Esta guía sirve como una referencia rápida para ayudarte a conectar tus componentes correctamente, evitar errores comunes y aprovechar al máximo los recursos de esta poderosa placa. Ya sea construyendo un robot complejo o un sistema de automatización, el conocimiento detallado de cada pin es la base para un proyecto exitoso.

🤔 Preguntas Frecuentes (FAQ)

Para asegurar que tu proyecto sea un éxito, hemos compilado algunas de las preguntas más comunes sobre el pinout del Arduino Mega 2560 R3. ¡Échales un vistazo!

1. ¿Cuál es la diferencia entre los pines VIN y 5V? 🔽

El pin VIN se usa para alimentar la placa con una fuente de voltaje externo no regulado (recomendado entre 7V y 12V). Este voltaje pasa por un regulador integrado que lo convierte a 5V. El pin 5V, a su vez, proporciona este voltaje ya regulado (ya sea desde VIN o desde el puerto USB) y puede ser usado para alimentar componentes externos que funcionan a 5V. Nunca conectes un voltaje superior a 5V directamente en el pin 5V, ya que esto podría dañar la placa.

2. ¿Cuántos pines PWM tiene el Arduino Mega 2560 y cuáles son? 🔽

El Arduino Mega 2560 posee 15 pines que soportan salida PWM (Modulación por Ancho de Pulso). Ellos son: ~2, ~3, ~5, ~6, ~7, ~8, ~9, ~10, ~11, ~12, ~13, ~44, ~45, ~46. El símbolo ~ al lado del número del pin en la placa indica su capacidad de PWM.

3. ¿Puedo usar los pines analógicos (A0-A15) como pines digitales? 🔽

Sí, puedes. Los pines de entrada analógica A0 a A15 también pueden funcionar como pines digitales. En el código Arduino, puedes referirte a ellos usando sus nombres de pin analógico (ej: pinMode(A0, OUTPUT)) o sus números de pin digital equivalentes (A0 es D54, A1 es D55, y así sucesivamente hasta A15 que es D69).

4. ¿Qué es el pin AREF y cuándo debería usarlo? 🔽

El pin AREF (Referencia Analógica) te permite proporcionar un voltaje de referencia externo para las conversiones analógico-digital (ADC). Por defecto, Arduino usa 5V como referencia, lo que significa que una lectura de 1023 corresponde a 5V. Si estás trabajando con sensores que operan en un rango de voltaje menor (por ejemplo, 0V a 3.3V), puedes aplicar 3.3V en el pin AREF para obtener una resolución mayor y lecturas más precisas en ese rango. Ten cuidado de no aplicar un voltaje superior a 5V en el pin AREF.

5. ¿Por qué los pines D0 y D1 no son recomendados para uso general? 🔽

Los pines D0 (RX) y D1 (TX) se usan para la comunicación serie (UART0) con la computadora a través del puerto USB. Si usas estos pines para otros fines, podrías interferir en la capacidad de subir nuevos sketches o en la comunicación serie con el Monitor Serie. Es mejor evitar usarlos, a menos que no necesites la comunicación USB o estés usando los otros puertos UART (Serial1, Serial2, Serial3).

6. ¿Cuál es la función del chip ATmega16U2 en la placa? 🔽

El chip ATmega16U2 funciona como un conversor USB-Serie. Gestiona la comunicación entre el puerto USB de tu computadora y el puerto UART principal (D0/D1) del microcontrolador principal ATmega2560. Esto permite que la placa aparezca como un dispositivo de puerto COM virtual en la computadora, facilitando la programación y la depuración a través del Monitor Serie, sin la necesidad de chips FTDI externos o drivers propietarios.

✨ Nuestro Agradecimiento y Próximos Pasos

Esperamos sinceramente que esta guía haya sido útil y enriquecedora para tus proyectos. ¡Gracias por dedicar tu tiempo a este contenido!

Tu Comentario es Invaluable:

¿Tienes alguna pregunta, sugerencia o corrección? No dudes en compartirla en los comentarios a continuación. ¡Tu contribución nos ayuda a perfeccionar este contenido para toda la comunidad de ElCircuits!

Si encontraste útil esta guía, ¡comparte el conocimiento!

🔗 Compartir Esta Guía

Saludos cordiales, El Equipo de Circuito Electrónicos ⚡

O post Arduino Mega 2560 R3: Pinout Completo y Funciones Principales apareceu primeiro em Circuitos Electrónicos.

]]> https://www.es.elcircuits.com/arduino-mega-2560-r3-pinout-caracteristicas/feed/ 0 Arduino UNO R3: Conexiones y Características Principales https://www.es.elcircuits.com/arduino-uno-r3-conexiones-caracteristicas/ https://www.es.elcircuits.com/arduino-uno-r3-conexiones-caracteristicas/#respond Mon, 24 Nov 2025 15:58:06 +0000 https://www.es.elcircuits.com/?p=1657 Arduino UNO R3: Conexiones y Características Principales 🌐 Puedes leer este artículo en: Português | English La placa Arduino UNO R3 es, sin duda, una de las plataformas de prototipado electrónico más populares y accesibles del mundo. Ideal para principiantes, educadores y profesionales, su simplicidad y vasta comunidad la convierten en la opción perfecta para dar vida a proyectos innovadores. En el corazón de esta placa se encuentra el microcontrolador ATmega328P, un chip robusto y versátil que ofrece un excelente equilibrio entre rendimiento y consumo de energía. En esta guía completa, profundizaremos en el pinout del Arduino UNO R3. Abordaremos cada pin, desde los de entrada y salida digitales y analógicas hasta los de alimentación y comunicación. Nuestro objetivo es proporcionar una referencia clara y detallada para que puedas utilizar tu placa con máxima confianza y aprovechar todo su potencial en tus proyectos. Tabla de Pines de E/S (Entrada/Salida) Pin en la Placa GPIO (Chip) Funciones Principales Notas Críticas / Estado por Defecto D0 / RX PD0 UART (RX) Recibe datos seriales. Usado para comunicación con la computadora vía USB. Evita usar durante la carga del sketch. D1 / TX PD1 UART (TX) Transmite datos seriales. Usado para comunicación con la computadora vía USB. Evita usar durante la carga del sketch. D2 / ~2 PD2 PWM, INT0 Salida PWM. Puede ser usado como interrupción externa 0. D3 / ~3 PD3 PWM, INT1 Salida PWM. Puede ser usado como interrupción externa 1. D4 PD4 Digital Pin digital de uso general. D5 / ~5 PD5 PWM Salida PWM. D6 / ~6 PD6 PWM Salida PWM. D7 PD7 Digital Pin digital de uso general. D8 PB0 Digital Pin digital de uso general. D9 / ~9 PB1 PWM Salida PWM. D10 / ~10 PB2 PWM, SS Salida PWM. Pin ‘Slave Select’ para comunicación SPI. D11 / ~11 PB3 PWM, MOSI Salida PWM. Pin ‘Master Out Slave In’ para comunicación SPI. D12 / ~12 PB4 PWM, MISO Salida PWM. Pin ‘Master In Slave Out’ para comunicación SPI. D13 PB5 Digital, SCK, LED Pin ‘Serial Clock’ para comunicación SPI. Conectado al LED integrado (‘L’). A0 PC0 Entrada Analógica Lecturas de sensores analógicos (0 a 1023). También puede ser usado como pin digital (D14). A1 PC1 Entrada Analógica Lecturas de sensores analógicos (0 a 1023). También puede ser usado como pin digital (D15). A2 PC2 Entrada Analógica Lecturas de sensores analógicos (0 a 1023). También puede ser usado como pin digital (D16). A3 PC3 Entrada Analógica Lecturas de sensores analógicos (0 a 1023). También puede ser usado como pin digital (D17). A4 / SDA PC4 Entrada Analógica, I2C (SDA) Lectura analógica. Pin de datos (SDA) para comunicación I2C. También puede ser usado como pin digital (D18). A5 / SCL PC5 Entrada Analógica, I2C (SCL) Lectura analógica. Pin de reloj (SCL) para comunicación I2C. También puede ser usado como pin digital (D19). Tabla de Pines de Alimentación y Control Pin en la Placa Nombre Función Descripción Técnica VIN Input Voltage Alimentación Externa Entrada de voltaje (recomendado 7-12V) para el regulador de voltaje de la placa. 5V 5 Volts Alimentación de Salida/Entrada Salida regulada de 5V desde VIN o USB. Puede ser usado como entrada para alimentar la placa (cuidado de no dañar el regulador). 3.3V 3.3 Volts Alimentación de Salida Proporcionado por el regulador integrado. Máximo de 50mA. Para alimentar componentes que operan a 3.3V. GND Ground Tierra Pines de referencia de tierra (0V). La placa posee varios pines GND para mayor comodidad. AREF Analog Reference Referencia Analógica Voltaje de referencia para las entradas analógicas (0-5V por defecto). Puede ser usado para mejorar la precisión de las lecturas del ADC. RESET Reset Reiniciar el Microcontrolador Poner este pin en nivel bajo (LOW) reinicia el microcontrolador ATmega328P. IOREF I/O Reference Referencia de E/S Proporciona el voltaje de referencia al que opera el microcontrolador (5V en el UNO). Útil para shields que necesitan adaptarse al voltaje de la placa. Diagrama Esquemático El diagrama esquemático va más allá del pinout, mostrando cómo los componentes electrónicos internos de la placa están conectados. Es esencial para entender el flujo de energía y las señales, permitiendo diagnósticos más avanzados y la posibilidad de modificar o crear tus propias versiones de la placa. Analizar el esquemático ayuda a comprender el rol de cada componente, como el regulador de voltaje, el conversor USB-Serial y el microcontrolador principal. Fig. 2 – Diagrama Esquemático Arduino UNO R3 🔗 Contenido Relacionado que Puede Interesarte! Si te gustó este proyecto, también podrías interesarte por estos otros artículos: Arduino: ¿Qué Es, Cómo Funciona y Por Qué Deberías Empezar a Usarlo! Arduino Mega 2560 R3: Pinout Completo y Funciones Principales Para ver el esquema del Arduino UNO R3, puedes acceder a la documentación oficial de Arduino. El documento contiene información técnica completa y actualizada sobre el hardware del módulo. Haz clic aquí para acceder al esquema en PDF en el sitio oficial de Arduino. Resumen de Características Eléctricas y Limitaciones Microcontrolador: La placa está equipada con el chip ATmega328P, operando a una frecuencia de reloj de 16 MHz. Voltaje de Operación: La placa funciona con un voltaje de 5V, que es regulado internamente desde una fuente externa (pin VIN) o desde la conexión USB. Alimentación (VIN): El pin VIN acepta un voltaje de entrada recomendado entre 7V y 12V. El rango absoluto puede llegar a 6-20V, pero voltajes más altos pueden sobrecalentar el regulador. Corriente por Pin de E/S: Cada pin de E/S digital puede suministrar o recibir un máximo de 20mA de corriente. El valor absoluto máximo es 40mA, pero exceder 20mA puede dañar el pin permanentemente. Corriente Total Pines de E/S: La suma de las corrientes de todos los pines de E/S y del pin 5V no debe exceder 200mA. Conversor USB-Serial: La comunicación con la computadora es gestionada por un chip ATmega16U2, que actúa como un conversor USB a serial, permitiendo la programación y la depuración vía puerto serial virtual. Memoria: El ATmega328P posee 32KB de memoria Flash (para el código, con 0.5KB usados por el bootloader), 2KB

O post Arduino UNO R3: Conexiones y Características Principales apareceu primeiro em Circuitos Electrónicos.

]]>
Arduino UNO R3: Conexiones y Características Principales
Arduino UNO R3: Conexiones y Características Principales

🌐 Puedes leer este artículo en: Português | English

La placa Arduino UNO R3 es, sin duda, una de las plataformas de prototipado electrónico más populares y accesibles del mundo. Ideal para principiantes, educadores y profesionales, su simplicidad y vasta comunidad la convierten en la opción perfecta para dar vida a proyectos innovadores. En el corazón de esta placa se encuentra el microcontrolador ATmega328P, un chip robusto y versátil que ofrece un excelente equilibrio entre rendimiento y consumo de energía.

En esta guía completa, profundizaremos en el pinout del Arduino UNO R3. Abordaremos cada pin, desde los de entrada y salida digitales y analógicas hasta los de alimentación y comunicación. Nuestro objetivo es proporcionar una referencia clara y detallada para que puedas utilizar tu placa con máxima confianza y aprovechar todo su potencial en tus proyectos.

Tabla de Pines de E/S (Entrada/Salida)

Pin en la Placa GPIO (Chip) Funciones Principales Notas Críticas / Estado por Defecto
D0 / RX PD0 UART (RX) Recibe datos seriales. Usado para comunicación con la computadora vía USB. Evita usar durante la carga del sketch.
D1 / TX PD1 UART (TX) Transmite datos seriales. Usado para comunicación con la computadora vía USB. Evita usar durante la carga del sketch.
D2 / ~2 PD2 PWM, INT0 Salida PWM. Puede ser usado como interrupción externa 0.
D3 / ~3 PD3 PWM, INT1 Salida PWM. Puede ser usado como interrupción externa 1.
D4 PD4 Digital Pin digital de uso general.
D5 / ~5 PD5 PWM Salida PWM.
D6 / ~6 PD6 PWM Salida PWM.
D7 PD7 Digital Pin digital de uso general.
D8 PB0 Digital Pin digital de uso general.
D9 / ~9 PB1 PWM Salida PWM.
D10 / ~10 PB2 PWM, SS Salida PWM. Pin 'Slave Select' para comunicación SPI.
D11 / ~11 PB3 PWM, MOSI Salida PWM. Pin 'Master Out Slave In' para comunicación SPI.
D12 / ~12 PB4 PWM, MISO Salida PWM. Pin 'Master In Slave Out' para comunicación SPI.
D13 PB5 Digital, SCK, LED Pin 'Serial Clock' para comunicación SPI. Conectado al LED integrado ('L').
A0 PC0 Entrada Analógica Lecturas de sensores analógicos (0 a 1023). También puede ser usado como pin digital (D14).
A1 PC1 Entrada Analógica Lecturas de sensores analógicos (0 a 1023). También puede ser usado como pin digital (D15).
A2 PC2 Entrada Analógica Lecturas de sensores analógicos (0 a 1023). También puede ser usado como pin digital (D16).
A3 PC3 Entrada Analógica Lecturas de sensores analógicos (0 a 1023). También puede ser usado como pin digital (D17).
A4 / SDA PC4 Entrada Analógica, I2C (SDA) Lectura analógica. Pin de datos (SDA) para comunicación I2C. También puede ser usado como pin digital (D18).
A5 / SCL PC5 Entrada Analógica, I2C (SCL) Lectura analógica. Pin de reloj (SCL) para comunicación I2C. También puede ser usado como pin digital (D19).

Tabla de Pines de Alimentación y Control

Pin en la Placa Nombre Función Descripción Técnica
VIN Input Voltage Alimentación Externa Entrada de voltaje (recomendado 7-12V) para el regulador de voltaje de la placa.
5V 5 Volts Alimentación de Salida/Entrada Salida regulada de 5V desde VIN o USB. Puede ser usado como entrada para alimentar la placa (cuidado de no dañar el regulador).
3.3V 3.3 Volts Alimentación de Salida Proporcionado por el regulador integrado. Máximo de 50mA. Para alimentar componentes que operan a 3.3V.
GND Ground Tierra Pines de referencia de tierra (0V). La placa posee varios pines GND para mayor comodidad.
AREF Analog Reference Referencia Analógica Voltaje de referencia para las entradas analógicas (0-5V por defecto). Puede ser usado para mejorar la precisión de las lecturas del ADC.
RESET Reset Reiniciar el Microcontrolador Poner este pin en nivel bajo (LOW) reinicia el microcontrolador ATmega328P.
IOREF I/O Reference Referencia de E/S Proporciona el voltaje de referencia al que opera el microcontrolador (5V en el UNO). Útil para shields que necesitan adaptarse al voltaje de la placa.

Diagrama Esquemático

El diagrama esquemático va más allá del pinout, mostrando cómo los componentes electrónicos internos de la placa están conectados. Es esencial para entender el flujo de energía y las señales, permitiendo diagnósticos más avanzados y la posibilidad de modificar o crear tus propias versiones de la placa. Analizar el esquemático ayuda a comprender el rol de cada componente, como el regulador de voltaje, el conversor USB-Serial y el microcontrolador principal.

Diagrama Esquemático Arduino UNO Rev 3 - fvml.com.br
Fig. 2 - Diagrama Esquemático Arduino UNO R3

🔗 Contenido Relacionado que Puede Interesarte!

Para ver el esquema del Arduino UNO R3, puedes acceder a la documentación oficial de Arduino. El documento contiene información técnica completa y actualizada sobre el hardware del módulo. Haz clic aquí para acceder al esquema en PDF en el sitio oficial de Arduino.

Resumen de Características Eléctricas y Limitaciones

  • Microcontrolador: La placa está equipada con el chip ATmega328P, operando a una frecuencia de reloj de 16 MHz.
  • Voltaje de Operación: La placa funciona con un voltaje de 5V, que es regulado internamente desde una fuente externa (pin VIN) o desde la conexión USB.
  • Alimentación (VIN): El pin VIN acepta un voltaje de entrada recomendado entre 7V y 12V. El rango absoluto puede llegar a 6-20V, pero voltajes más altos pueden sobrecalentar el regulador.
  • Corriente por Pin de E/S: Cada pin de E/S digital puede suministrar o recibir un máximo de 20mA de corriente. El valor absoluto máximo es 40mA, pero exceder 20mA puede dañar el pin permanentemente.
  • Corriente Total Pines de E/S: La suma de las corrientes de todos los pines de E/S y del pin 5V no debe exceder 200mA.
  • Conversor USB-Serial: La comunicación con la computadora es gestionada por un chip ATmega16U2, que actúa como un conversor USB a serial, permitiendo la programación y la depuración vía puerto serial virtual.
  • Memoria: El ATmega328P posee 32KB de memoria Flash (para el código, con 0.5KB usados por el bootloader), 2KB de SRAM (para variables) y 1KB de EEPROM (para almacenamiento de datos no volátiles).
  • Pines de Entrada Analógica (ADC): Posee 6 pines de entrada analógica (A0-A5) con una resolución de 10 bits (valores de 0 a 1023).

Comprender el pinout y las características eléctricas del Arduino UNO R3 es el primer paso para crear proyectos electrónicos robustos y funcionales. Esta guía sirve como una referencia rápida para evitar errores comunes, como sobrecargar un pin o usar una fuente de alimentación inadecuada. Dominando estos conceptos, estarás listo para explorar todo el universo de posibilidades que la plataforma Arduino ofrece, desde simples activaciones de LEDs hasta complejos sistemas de automatización e IoT.

🤔 Preguntas Frecuentes (FAQ): Sobre el Pinout del Arduino UNO R3

Para asegurar que tu proyecto sea un éxito, hemos compilado algunas de las preguntas más comunes sobre el pinout del Arduino UNO R3. ¡Revísalas!

¿Cuál es la diferencia entre los pines VIN y 5V? 🔽

El pin VIN es una entrada de voltaje crudo (recomendado 7-12V) que alimenta el regulador de voltaje de la placa, que a su vez genera los 5V estables. El pin 5V es la salida ya regulada. Puedes alimentar el Arduino por el pin 5V, pero debes asegurar que la fuente sea exactamente de 5V y estable, ya que esto omite el regulador de voltaje, lo que puede ser arriesgado para el microcontrolador.

¿Por qué algunos pines digitales tienen una tilde (~) al lado del número? 🔽

La tilde (~) indica que el pin soporta PWM (Pulse Width Modulation o Modulación por Ancho de Pulso). Estos pines pueden simular una salida analógica, variando el "ancho" del pulso de voltaje en alta frecuencia. Es muy usado para controlar el brillo de LEDs o la velocidad de motores DC. En el Arduino UNO, los pines PWM son los ~3, ~5, ~6, ~9, ~10, ~11.

¿Puedo usar los pines A0-A5 como pines digitales? 🔽

¡Sí! Los pines de entrada analógica (A0 a A5) también pueden funcionar como pines digitales. En el código, puedes referirte a ellos simplemente como A0, A1, etc., o usando sus números equivalentes de pines digitales (A0 es el 14, A1 es el 15, y así sucesivamente hasta A5 que es el 19).

¿Cómo funcionan los pines de comunicación I2C y SPI? 🔽

El I2C usa dos pines: SDA (línea de datos) en el pin A4 y SCL (línea de reloj) en el pin A5. Es un protocolo de comunicación con múltiples esclavos y un maestro. El SPI usa cuatro pines: MOSI (D11), MISO (D12), SCK (D13) y SS (D10). Es más rápido que el I2C, ideal para comunicación de alta velocidad con dispositivos como displays y tarjetas SD.

¿Qué pasa si excedo la corriente máxima de un pin de E/S? 🔽

Exceder la corriente máxima de 20mA (valor recomendado) por pin puede dañar permanentemente el puerto GPIO del microcontrolador ATmega328P. Esto puede hacer que el pin se vuelva inutilizable para entrada o salida. Para accionar cargas que requieren más corriente (como motores o relés), usa siempre un circuito driver, como un transistor o un módulo de relé.

¿Para qué sirve el pin AREF? 🔽

El pin AREF (Referencia Analógica) se usa para proporcionar un voltaje de referencia externo y más preciso para las conversiones del convertidor analógico-digital (ADC). Por defecto, el Arduino usa 5V como referencia, lo que significa que una lectura de 1023 corresponde a 5V. Si conectas un voltaje más estable y preciso (por ejemplo, 3.3V) al pin AREF, puedes mejorar la precisión de tus lecturas analógicas, especialmente cuando trabajas con sensores que operan en un rango de voltaje menor.

✨ Nuestro Agradecimiento y Próximos Pasos

Esperamos sinceramente que esta guía haya sido útil y enriquecedora para tus proyectos. ¡Gracias por dedicar tu tiempo a este contenido!

Tu Comentario es Invaluable:

¿Tienes alguna pregunta, sugerencia o corrección? No dudes en compartirla en los comentarios a continuación. ¡Tu contribución nos ayuda a perfeccionar este contenido para toda la comunidad de ElCircuits!

Si encontraste útil esta guía, ¡comparte el conocimiento!

🔗 Compartir Esta Guía

Saludos cordiales, El Equipo de Circuito Electrónicos ⚡

O post Arduino UNO R3: Conexiones y Características Principales apareceu primeiro em Circuitos Electrónicos.

]]> https://www.es.elcircuits.com/arduino-uno-r3-conexiones-caracteristicas/feed/ 0 Arduino: ¿Qué Es, Cómo Funciona y Por Qué Deberías Empezar a Usarlo! https://www.es.elcircuits.com/arduino-que-es-como-funciona-y-por-que-deberias-empezar-a-usarlo/ https://www.es.elcircuits.com/arduino-que-es-como-funciona-y-por-que-deberias-empezar-a-usarlo/#respond Fri, 24 Oct 2025 17:29:00 +0000 https://es.elcircuits.com/arduino-que-es-como-funciona-y-por-que-deberias-empezar-a-usarlo-2/ Arduino: ¿Qué Es, Cómo Funciona y Por Qué Deberías Empezar a Usarlo! 🌐 Puedes leer este artículo en: Português | English 🔍 ¿Qué es Arduino: Una Introducción Completa El Arduino es una plataforma de código abierto «open-source« de prototipado electrónico que combina hardware y software para facilitar la creación de proyectos interactivos. Desarrollado en 2005 por Massimo Banzi y su equipo, se ha convertido en la herramienta preferida de makers, estudiantes y profesionales para conectar el mundo físico con el digital. ¿Sabías que? El nombre «Arduino» proviene de un bar en Ivrea, Italia, donde los fundadores se reunían para discutir el proyecto. 🛠️ Características Principales de Arduino Hardware accesible: Placas con microcontroladores programables (como el Arduino Uno). Software intuitivo: IDE basada en C++ simplificado. Comunidad global: Miles de proyectos compartidos, desde robots hasta sistemas inteligentes. Dato curioso: Arduino fue creado originalmente para estudiantes de diseño sin conocimiento previo en electrónica o programación. 🚀 Historia de Arduino: Del Aula a la Revolución IoT Creado en el Instituto de Diseño de Interacción de Ivrea (Italia), el Arduino surgió para democratizar la electrónica. Su objetivo inicial era permitir que estudiantes de diseño sin experiencia en programación construyeran prototipos funcionales. Hoy, es utilizado incluso por grandes empresas como Microsoft e Intel para probar ideas innovadoras. Se basa en el proyecto Processing, un lenguaje para aprender a programar dentro del contexto de las artes visuales desarrollado por Casey Reas y Ben Fry, así como en un proyecto de tesis de Hernando Barragan sobre el cuadro de cableado. Fuente: Arduino.cc 📚 Línea de Tiempo de Arduino 2005: Primer Arduino lanzado 2008: Arduino Mega lanzado 2012: Arduino Due introducido 2019: Arduino Portenta H7 para aplicaciones industriales ✨ ¿Cómo Funciona Arduino? Arduino opera mediante dos componentes esenciales : 1. Hardware: La Placa Física Microcontrolador: «Cerebro» de la placa, responsable de ejecutar comandos (ej: ATMega328P en el Arduino Uno). Entradas/Salidas: Conecta sensores (temperatura, luz), actuadores (motores, LEDs) y módulos (Wi-Fi, Bluetooth). Alimentación: Funciona mediante USB o batería externa. 2. Software: La IDE Arduino Lenguaje: Basado en C++ simplificado, con funciones como setup() y loop(). Carga de Código: Basta conectar la placa al computador mediante USB (no requiere programador externo). 💡 Consejo de Especialista La IDE Arduino está basada en Processing/Wiring y hace que la programación sea accesible incluso para quienes nunca han programado antes. Las funciones setup() y loop() simplifican mucho el proceso. 🤷 ¿Por Qué Usar Arduino? 5 Ventajas para Principiantes 💰 Bajo Costo Placas a partir de $40,00, haciendo la electrónica accesible para todos. 🔄 Flexibilidad Controla desde LEDs hasta sistemas complejos de IoT. 👥 Comunidad Activa Tutoriales, foros y proyectos listos para inspirar. 🔌 Sin Hardware Especializado ¡Un solo cable USB lo resuelve todo! 📈 Escalable Usa shields (placas de expansión) para añadir funcionalidades como Wi-Fi o control de motores. 🎯 Arduino Uno: La Placa Ideal para Empezar El Arduino Uno R3 es el modelo más popular y recomendado para quienes están empezando. Veamos sus especificaciones: Fig. 2 – Placa Arduino Uno R3, la más popular para principiantes Especificación Detalles Pines Digitales 14 (6 con PWM para control de velocidad/intensidad) Entradas Analógicas 6 Microcontrolador ATmega328P Memoria Flash 32 KB Velocidad de Reloj 16 MHz Componentes Principales del Arduino UNO R3 La Figura 3 muestra el Arduino UNO R3 con la identificación de las conexiones (Pinout) y sus componentes principales. Cada parte tiene una función esencial para el funcionamiento y la programación de la placa, tal y como se describe en la siguiente tabla: Fig. 3 – Componentes principales, pinout del Arduino UNO R3 Componente Descripción / Función ATmega328P (16 MHz) Microcontrolador principal responsable de la ejecución de los códigos y el control general de la placa. ATmega16U2 (16 MHz) Convierte la señal USB a serie, permitiendo la comunicación entre el ordenador y el microcontrolador. Pines Digitales (2 a 13) Usados para entrada o salida de señales digitales; algunos también funcionan como salidas PWM (~). Entradas Analógicas (A0 – A6) Permiten la lectura de señales analógicas (0 a 5V), convirtiéndolas a valores digitales (ADC de 10 bits). Puerto Serie TX/RX Usado para comunicación serie con otros dispositivos, como sensores o módulos Bluetooth. Regulador de Voltaje Mantiene el voltaje estable en 5V y 3,3V, protegiendo el circuito contra variaciones en la alimentación. Conector USB Tipo B Conecta el Arduino al ordenador para programación y alimentación mediante cable USB. Alimentación Externa Permite alimentar la placa con tensiones entre 7V y 12V, ideal para uso independiente del USB. Botón Reset Reinicia el microcontrolador, reiniciando la ejecución del programa cargado en la placa. ICSP (Programador Serie) Interfaz usada para grabación directa del firmware en los microcontroladores ATmega. Pines de Alimentación (5V, 3.3V, GND, VIN) Proporcionan o reciben energía de los circuitos conectados, además de la referencia de tierra (GND). ✍️ Primer Proyecto en 10 Líneas: El Clásico «Blink» Empecemos con el «Hola Mundo» de Arduino: hacer parpadear un LED. Este código hace que el LED incorporado en la placa parpadee cada segundo. void setup() { pinMode(LED_BUILTIN, OUTPUT); } void loop() { digitalWrite(LED_BUILTIN, HIGH); delay(1000); digitalWrite(LED_BUILTIN, LOW); delay(1000); } ----------------------------------- www.fvml.com.br ---------------------------------- 🔍 Entendiendo el Código setup(): Se ejecuta una vez cuando el Arduino se enciende o se reinicia loop(): Se ejecuta repetidamente después del setup() pinMode(): Configura el pin del LED como salida digitalWrite(): Define el estado del pin (HIGH = encendido, LOW = apagado) delay(): Pausa la ejecución durante el tiempo especificado en milisegundos 👉 Aplicaciones Prácticas de Arduino 🏠 Domótica Control de iluminación, riego de plantas, sistemas de seguridad. 🤖 Robótica Brazos mecánicos, drones, robots seguidores de línea. 🌡️ Monitorización Ambiental Sensores de calidad del aire, humedad, temperatura. 🎨 Arte Interactivo Instalaciones con luces y movimiento responsivos. ✅ La Familia Arduino El Arduino fabrica varias placas diferentes, cada una con diferentes capacidades. Además, parte del hardware de código abierto significa que otros pueden modificar y producir derivados de placas Arduino que proporcionan aún más factores de forma y funcionalidad. Si no estás seguro de cuál es la adecuada para tu proyecto, ¡no te preocupes! Hemos preparado una guía

O post Arduino: ¿Qué Es, Cómo Funciona y Por Qué Deberías Empezar a Usarlo! apareceu primeiro em Circuitos Electrónicos.

]]>
Arduino: ¿Qué Es, Cómo Funciona y Por Qué Deberías Empezar a Usarlo!
Arduino: ¿Qué Es, Cómo Funciona y Por Qué Deberías Empezar a Usarlo!

🌐 Puedes leer este artículo en: Português | English

🔍 ¿Qué es Arduino: Una Introducción Completa

El Arduino es una plataforma de código abierto "open-source" de prototipado electrónico que combina hardware y software para facilitar la creación de proyectos interactivos. Desarrollado en 2005 por Massimo Banzi y su equipo, se ha convertido en la herramienta preferida de makers, estudiantes y profesionales para conectar el mundo físico con el digital.

¿Sabías que? El nombre "Arduino" proviene de un bar en Ivrea, Italia, donde los fundadores se reunían para discutir el proyecto.

🛠️ Características Principales de Arduino

  • Hardware accesible: Placas con microcontroladores programables (como el Arduino Uno).
  • Software intuitivo: IDE basada en C++ simplificado.
  • Comunidad global: Miles de proyectos compartidos, desde robots hasta sistemas inteligentes.

Dato curioso: Arduino fue creado originalmente para estudiantes de diseño sin conocimiento previo en electrónica o programación.

🚀 Historia de Arduino: Del Aula a la Revolución IoT

Creado en el Instituto de Diseño de Interacción de Ivrea (Italia), el Arduino surgió para democratizar la electrónica. Su objetivo inicial era permitir que estudiantes de diseño sin experiencia en programación construyeran prototipos funcionales. Hoy, es utilizado incluso por grandes empresas como Microsoft e Intel para probar ideas innovadoras. Se basa en el proyecto Processing, un lenguaje para aprender a programar dentro del contexto de las artes visuales desarrollado por Casey Reas y Ben Fry, así como en un proyecto de tesis de Hernando Barragan sobre el cuadro de cableado. Fuente: Arduino.cc

📚 Línea de Tiempo de Arduino

  • 2005: Primer Arduino lanzado
  • 2008: Arduino Mega lanzado
  • 2012: Arduino Due introducido
  • 2019: Arduino Portenta H7 para aplicaciones industriales

✨ ¿Cómo Funciona Arduino?

Arduino opera mediante dos componentes esenciales :

1. Hardware: La Placa Física

  • Microcontrolador: "Cerebro" de la placa, responsable de ejecutar comandos (ej: ATMega328P en el Arduino Uno).
  • Entradas/Salidas: Conecta sensores (temperatura, luz), actuadores (motores, LEDs) y módulos (Wi-Fi, Bluetooth).
  • Alimentación: Funciona mediante USB o batería externa.

2. Software: La IDE Arduino

  • Lenguaje: Basado en C++ simplificado, con funciones como setup() y loop().
  • Carga de Código: Basta conectar la placa al computador mediante USB (no requiere programador externo).

💡 Consejo de Especialista

La IDE Arduino está basada en Processing/Wiring y hace que la programación sea accesible incluso para quienes nunca han programado antes. Las funciones setup() y loop() simplifican mucho el proceso.

🤷 ¿Por Qué Usar Arduino? 5 Ventajas para Principiantes

💰 Bajo Costo

Placas a partir de $40,00, haciendo la electrónica accesible para todos.

🔄 Flexibilidad

Controla desde LEDs hasta sistemas complejos de IoT.

👥 Comunidad Activa

Tutoriales, foros y proyectos listos para inspirar.

🔌 Sin Hardware Especializado

¡Un solo cable USB lo resuelve todo!

📈 Escalable

Usa shields (placas de expansión) para añadir funcionalidades como Wi-Fi o control de motores.

🎯 Arduino Uno: La Placa Ideal para Empezar

El Arduino Uno R3 es el modelo más popular y recomendado para quienes están empezando. Veamos sus especificaciones:
Placa Arduino Uno R3, a mais popular para iniciantes - es.elcircuits.com
Fig. 2 - Placa Arduino Uno R3, la más popular para principiantes
Especificación Detalles
Pines Digitales 14 (6 con PWM para control de velocidad/intensidad)
Entradas Analógicas 6
Microcontrolador ATmega328P
Memoria Flash 32 KB
Velocidad de Reloj 16 MHz

Componentes Principales del Arduino UNO R3

La Figura 3 muestra el Arduino UNO R3 con la identificación de las conexiones (Pinout) y sus componentes principales. Cada parte tiene una función esencial para el funcionamiento y la programación de la placa, tal y como se describe en la siguiente tabla:
Componentes principales, pinout del Arduino UNO R3 - es.elcircuits.com
Fig. 3 - Componentes principales, pinout del Arduino UNO R3
Componente Descripción / Función
ATmega328P (16 MHz) Microcontrolador principal responsable de la ejecución de los códigos y el control general de la placa.
ATmega16U2 (16 MHz) Convierte la señal USB a serie, permitiendo la comunicación entre el ordenador y el microcontrolador.
Pines Digitales (2 a 13) Usados para entrada o salida de señales digitales; algunos también funcionan como salidas PWM (~).
Entradas Analógicas (A0 – A6) Permiten la lectura de señales analógicas (0 a 5V), convirtiéndolas a valores digitales (ADC de 10 bits).
Puerto Serie TX/RX Usado para comunicación serie con otros dispositivos, como sensores o módulos Bluetooth.
Regulador de Voltaje Mantiene el voltaje estable en 5V y 3,3V, protegiendo el circuito contra variaciones en la alimentación.
Conector USB Tipo B Conecta el Arduino al ordenador para programación y alimentación mediante cable USB.
Alimentación Externa Permite alimentar la placa con tensiones entre 7V y 12V, ideal para uso independiente del USB.
Botón Reset Reinicia el microcontrolador, reiniciando la ejecución del programa cargado en la placa.
ICSP (Programador Serie) Interfaz usada para grabación directa del firmware en los microcontroladores ATmega.
Pines de Alimentación (5V, 3.3V, GND, VIN) Proporcionan o reciben energía de los circuitos conectados, además de la referencia de tierra (GND).

✍️ Primer Proyecto en 10 Líneas: El Clásico "Blink"

Empecemos con el "Hola Mundo" de Arduino: hacer parpadear un LED. Este código hace que el LED incorporado en la placa parpadee cada segundo.
void setup() {
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_BUILTIN, HIGH);
  delay(1000);
  digitalWrite(LED_BUILTIN, LOW);
  delay(1000);
}
----------------------------------- www.fvml.com.br ----------------------------------

🔍 Entendiendo el Código

  • setup(): Se ejecuta una vez cuando el Arduino se enciende o se reinicia
  • loop(): Se ejecuta repetidamente después del setup()
  • pinMode(): Configura el pin del LED como salida
  • digitalWrite(): Define el estado del pin (HIGH = encendido, LOW = apagado)
  • delay(): Pausa la ejecución durante el tiempo especificado en milisegundos

👉 Aplicaciones Prácticas de Arduino

🏠 Domótica

  • Control de iluminación, riego de plantas, sistemas de seguridad.

🤖 Robótica

  • Brazos mecánicos, drones, robots seguidores de línea.

🌡️ Monitorización Ambiental

  • Sensores de calidad del aire, humedad, temperatura.

🎨 Arte Interactivo

  • Instalaciones con luces y movimiento responsivos.

✅ La Familia Arduino

El Arduino fabrica varias placas diferentes, cada una con diferentes capacidades. Además, parte del hardware de código abierto significa que otros pueden modificar y producir derivados de placas Arduino que proporcionan aún más factores de forma y funcionalidad. Si no estás seguro de cuál es la adecuada para tu proyecto, ¡no te preocupes! Hemos preparado una guía detallada sobre los principales tipos de Arduino, como el Uno, Mega, Nano y muchos otros, para ayudarte a elegir la placa ideal basándote en tus necesidades.
Modelo Ideal Para Diferencial
Arduino Uno Principiantes y proyectos básicos Más popular, amplia documentación
Arduino Mega Proyectos complejos Más pines y memoria
Arduino Nano Proyectos compactos Tamaño reducido
Arduino Due Aplicaciones avanzadas Procesador ARM de 32 bits

¿Quieres saber más? Consulta nuestro artículo completo:

Con esta guía, tendrás toda la información necesaria para decidir qué placa se adapta mejor a tu proyecto, ya sea simple o avanzado.

🚀 Empezando con Arduino: Kit Esencial

Para comenzar tu viaje con Arduino, recomendamos invertir en un kit básico que contenga:
  • Placa Arduino Uno
  • Protoboard y jumpers
  • LEDs de diferentes colores
  • Resistencias variadas
  • Sensores básicos (temperatura, luz)
  • Motores y servos
  • Display LCD

💡 Consejo de Oro

Un kit completo puede ahorrar mucho tiempo y dinero. Además de los componentes, generalmente recibes una guía con proyectos para empezar inmediatamente.

✨ Conclusión

Arduino es mucho más que una placa: es una puerta de entrada a la innovación. Con él, puedes transformar ideas en realidad, ya sea un sistema de seguridad casero o un dispositivo IoT avanzado.

🎯 Próximos Pasos

Ahora que ya conoces lo básico sobre Arduino, ¿qué tal:
  1. Comprar tu primera placa Arduino Uno
  2. Experimentar con el proyecto "Blink" que mostramos
  3. Compartir tus creaciones con la comunidad

🤔 Dúvidas Frequentes (FAQ)

Para garantir que seu projeto seja um sucesso, compilamos algumas das perguntas mais comuns sobre este carregador. Confira!

1. ¿Es difícil aprender Arduino para principiantes? 🔽

¡No! Arduino fue diseñado específicamente para ser accesible a principiantes. El lenguaje es simplificado y existen miles de tutoriales disponibles.

2. ¿Cuál es la diferencia entre Arduino y Raspberry Pi? 🔽

¡Arduino es un microcontrolador ideal para tareas específicas y control de hardware, mientras que Raspberry Pi es un microcomputador completo que puede ejecutar sistemas operativos.

3. ¿Puedo usar Arduino para proyectos comerciales? 🔽

¡Sí! Arduino es de código abierto y puede ser usado en proyectos comerciales. Sin embargo, para productos finales, considera usar placas más robustas o desarrollar tu propio hardware basado en el diseño de Arduino.

Artículo original publicado en FVML (Portugués) – 18 de diciembre de 2019

✨ Nuestro Agradecimiento y Próximos Pasos

Esperamos sinceramente que esta guía haya sido útil y enriquecedora para tus proyectos. ¡Gracias por dedicar tu tiempo a este contenido!

Tu Comentario es Invaluable:

¿Tienes alguna pregunta, sugerencia o corrección? No dudes en compartirla en los comentarios a continuación. ¡Tu contribución nos ayuda a perfeccionar este contenido para toda la comunidad de ElCircuits!

Si encontraste útil esta guía, ¡comparte el conocimiento!

🔗 Compartir Esta Guía

Saludos cordiales, El Equipo de Circuito Electrónicos ⚡

O post Arduino: ¿Qué Es, Cómo Funciona y Por Qué Deberías Empezar a Usarlo! apareceu primeiro em Circuitos Electrónicos.

]]> https://www.es.elcircuits.com/arduino-que-es-como-funciona-y-por-que-deberias-empezar-a-usarlo/feed/ 0
