Amplificador de Potencia de Audio 100W con TIP142 y TIP147 y PCB
¿Alguna vez has visto un diagrama de audio y sentiste que la complejidad era un obstáculo? Para muchos apasionados de la electrónica, el salto hacia la amplificación de gran potencia suele verse frenado por circuitos demasiado complicados y procesos de calibración agotadores. Hoy vamos a dejar de lado las complicaciones para enfocarnos en lo que realmente cuenta: potencia pura y un rendimiento confiable.
En el laboratorio solemos probar diseños que prometen mucho pero son un dolor de cabeza al armar. Esta configuración es distinta. Se trata de un diseño en Clase B que logra el equilibrio ideal entre un bajo número de componentes y una salida de potencia contundente. Si tienes habilidades básicas con el cautín y conoces bien tus componentes, puedes lograrlo. Al finalizar esta guía, habrás construido una etapa de potencia de 100W RMS robusta y guerrera, capaz de mover bafles exigentes usando los siempre confiables transistores Darlington TIP142 y TIP147.
⏯️ Entendiendo la Arquitectura del Circuito
En resumen: Este amplificador utiliza una etapa de salida Clase B con un par Darlington complementario (TIP142/TIP147) impulsado por una etapa de entrada diferencial, ofreciendo eficiencia y simplicidad adecuadas para audio de alta potencia de uso general.
Antes de empezar a soldar, diseccionemos la bestia. No es solo un montón de piezas tiradas juntas; es una cadena de señal cuidadosamente diseñada. El circuito se divide en tres etapas principales: Entrada/Diferencial, Amplificación de Voltaje/Driver y Amplificación de Corriente/Salida.
La Etapa de Entrada Diferencial (El Cerebro)
La etapa de entrada está formada por un par diferencial que consiste en los transistores Q1 y Q2 (ambos PNP A733). Piensa en un par diferencial como una balanza. Compara dos señales y amplifica solo la diferencia.
Así es como funciona en nuestro circuito: Q1 recibe la señal de entrada de audio real (la música). Q2, sin embargo, recibe la señal de Realimentación (Feedback) tomada de la salida del amplificador. Esto crea un lazo cerrado.
¿Por qué esto es crítico? Como profesor, a menudo les digo a mis estudiantes: "Un amplificador sin realimentación es como un coche sin volante". La señal de realimentación le dice a la etapa de entrada exactamente qué está haciendo la salida. Si hay alguna distorsión o error en la salida, el par diferencial lo resta de la entrada, corrigiendo el error al instante. Este mecanismo le da al amplificador su estabilidad y reduce significativamente la distorsión armónica.
La Etapa Driver (El Músculo)
La segunda etapa presenta el transistor TIP41. En términos técnicos, esta es la Etapa de Amplificación de Voltaje (VAS). La señal que viene del par diferencial es correcta, pero es débil. No tiene suficiente "fuerza" para impulsar los pesados transistores de salida.
El TIP41 actúa como un refuerzo. Toma el voltaje del par diferencial y prepara una señal de alta corriente para cargar las bases de los transistores de salida finales. Sin este driver, tu sonido sería delgado y bajo.
La Etapa de Salida (El Motor)
Aquí es donde ocurre la magia. Usamos un par complementario de Transistores Darlington: el TIP142 (NPN) y el TIP147 (PNP).
¿Qué es un Transistor Darlington? Imagina conectar dos transistores cara a cara para que sus ganancias de corriente se multipliquen. Un solo transistor puede tener una ganancia de 100. Un par Darlington puede tener una ganancia de 10,000 o más. Esto significa que una tiny corriente del TIP41 puede controlar un flujo de corriente masivo a través de los parlantes. El TIP142 maneja el "empuje" positivo de la forma de onda musical, mientras que el TIP147 maneja el "jalonar" negativo.
🔌 El Diagrama Esquemático

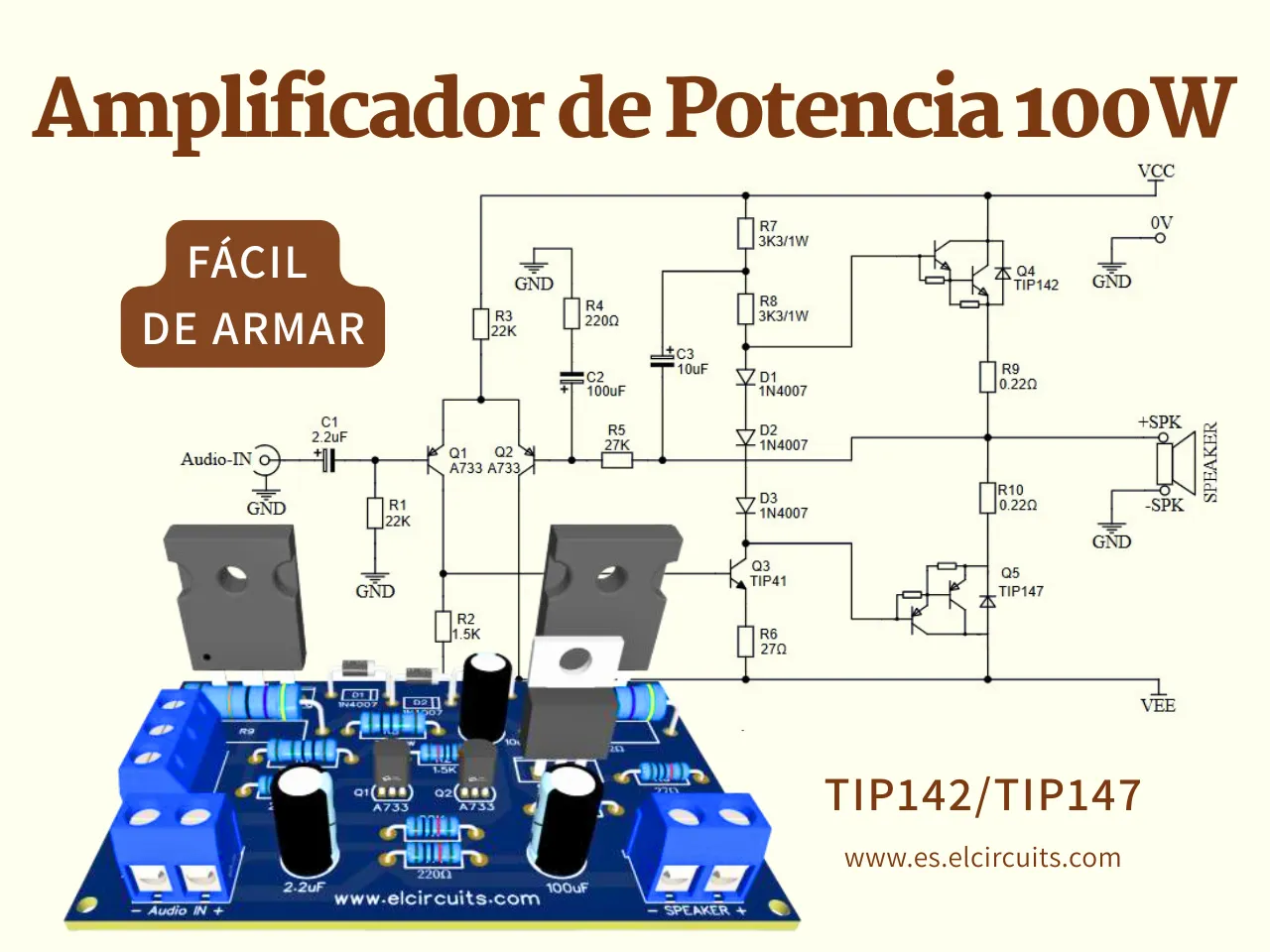

Ahora, veamos el plano. En nuestras pruebas de banco, esta configuración consistentemente entregó un poco más de 100W RMS en una carga estándar. El diagrama esquemático a continuación está optimizado para la claridad. Utiliza pocos componentes externos, lo que reduce la posibilidad de errores de ensamblaje.
⚠️ Una Nota de Seguridad Crítica: Estamos lidiando con alto voltaje aquí. Cuando se alimenta con el transformador recomendado, los rieles del circuito se asientan aproximadamente en +/- 50V CC. Esto significa que hay una diferencia de potencial de 100V a través del circuito. Verifique siempre las polaridades. Nunca haga un cortocircuito en la salida mientras el amplificador está encendido, o se despedirá instantáneamente de sus transistores de salida.
⛔ El Rol de los Diodos de Polarización
Puedes notar los diodos D1, D2 y D3 en el esquema. Estos no son solo dispositivos de protección; son el "termostato" del amplificador. En un amplificador Clase B, hay una pequeña "zona muerta" donde la señal de música cruza de positivo a negativo. Sin la polarización adecuada, el amplificador crea una "distorción de cruce" (crossover) que suena dura.
Estos diodos crean una pequeña caída de voltaje (aproximadamente 2.1V en total) que mantiene al TIP142 y al TIP147 ligeramente encendidos incluso cuando no hay música. Esto suaviza la transición entre los transistores NPN y PNP. Dado que los diodos y transistores están hechos de materiales de silicio similares, a medida que los transistores de salida se calientan, estos diodos rastrean el cambio de temperatura, ajustando la polarización automáticamente para prevenir el embalamiento térmico. Ingenioso, ¿verdad?
⚡ Requisitos de Fuente de Alimentación
En resumen: Necesitas una fuente de alimentación simétrica de +/- 50V CC (derivada de un transformador CA con toma central de 36V-0V-36V) capaz de entregar al menos 3 Amperios para lograr la salida completa de 100W RMS.
Los grandes amplificadores necesitan grandes pulmones. La fuente de alimentación son los pulmones de tu sistema de audio. Para este proyecto, recomendamos un Transformador con Toma Central (Center-Tapped) con una clasificación secundaria de 36V - 0V - 36V CA.
¿Por qué 36V CA para obtener 50V CC? Es matemática simple. El voltaje CC de una señal CA rectificada es aproximadamente el valor RMS CA multiplicado por 1.414 (la raíz cuadrada de 2).
- Cálculo: 36V CA × 1.414 ≈ 50.9V CC (Bajo carga, esto se asienta cómodamente alrededor de 50V).
- Corriente: Apunta a 3 Amperios para asegurar margen para picos de bajos.
- Filtrado: Use capacitores electrolíticos de alta capacidad (al menos 4700uF por riel, clasificación de 63V) en la placa de la fuente de alimentación para suavizar los ripples. Piense en estos como torres de agua manteniendo la presión estable.
🧾 Lista de Componentes
Aquí está la lista de materiales. La calidad importa. No use los resistores más baratos que pueda encontrar; se prefieren resistores de película de metal con tolerancia del 1% para la etapa de entrada para asegurar el rechazo de ruido, aunque la película de carbono del 5% funciona para pruebas generales.
Semiconductores
- Q1, Q2: A733 (o BC556, BC560) – Transistor PNP (Alta ganancia, bajo ruido).
- Q3: TIP41C – Transistor NPN (Driver).
- Q4: TIP142 – Transistor de Potencia Darlington NPN (Salida Positiva).
- Q5: TIP147 – Transistor de Potencia Darlington PNP (Salida Negativa).
- D1, D2: 1N4007 – Diodo Rectificador.
Resistencias
- R1, R2: 22kΩ (Rojo, Rojo, Naranja, Dorado) – Divisor de realimentación.
- R3: 1k5Ω (Marrón, Verde, Rojo, Dorado) – Resistencia de entrada.
- R4: 220Ω (Rojo, Rojo, Marrón, Dorado) – Protección de base para driver.
- R5: 27kΩ (Rojo, Violeta, Naranja, Dorado) – Resistencia de realimentación.
- R6: 27Ω (Rojo, Violeta, Negro, Dorado) – Limitador de corriente de base.
- R7, R8: 3k3Ω (Naranja, Naranja, Rojo, Dorado) – Potencia de 1W! Estos estabilizan la etapa driver.
- R9, R10: 0.22Ω (Rojo, Rojo, Dorado, Plateado) – Potencia de 3W! Estas son resistencias de Emisor. No las omita; comparten la carga de corriente entre los transistores de salida y previenen la oscilación.
Capacitores
- C1: 2.2µF – 25V – Electrolítico (Bloqueo de CC de entrada).
- C2: 100µF – 63V – Electrolítico (Filtrado para el driver).
- C3: 10µF – 63V – Electrolítico (Capacitor Bootstrap - esencial para gran oscilación de potencia).
Varios
- P1, P2: Conector Terminal de 2 Pines 5mm.
- P3: Conector Terminal de 3 Pines 5mm.
- PCB: Circuito Impreso (Archivos abajo).
- Disipador de Calor: Esencial. Un gran disipador de calor de aluminio con pasta térmica para TIP142 y TIP147.

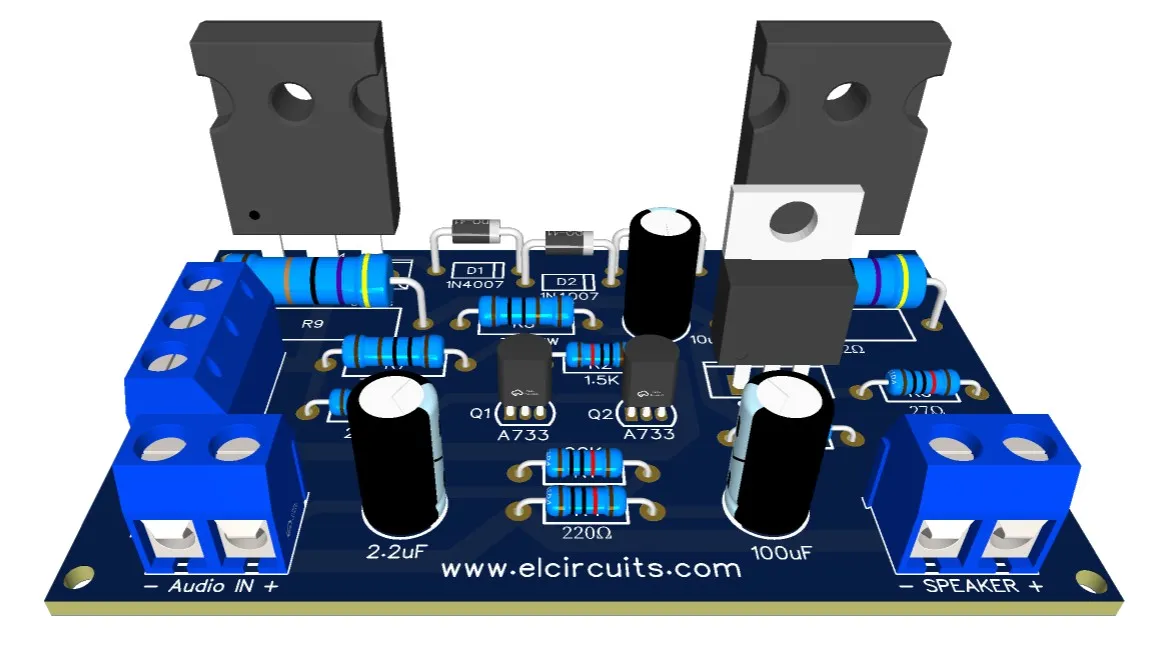

📂 El PCB y Archivos del Proyecto
Para asegurar que su construcción sea un éxito, he preparado un paquete completo con todo lo que necesita para replicar este proyecto. El diseño fue creado siguiendo las mejores prácticas para asegurar la integridad de la señal y facilitar la soldadura de los componentes.
📦 El paquete incluye:
- Archivos Gerber (Para fabricación industrial);
- Diseño PDF (Para método de transferencia por tóner);
- Esquemático electrónico completo;
- Imágenes de referencia y lista de materiales.
(Descarga segura: .ZIP conteniendo PDF, archivos Gerber e imágenes)
