¿Alguna vez te has preguntado cómo funcionan esos amplificadores de potencia profesionales que pueden entregar 100W de audio cristalino? La mayoría utiliza transistores complementarios en la etapa de salida, generalmente un par NPN/PNP trabajando en perfecta armonía.
Pero hoy vamos a explorar una configuración muy interesante y menos común: un amplificador robusto utilizando dos transistores NPN 2SC5200 en la salida. ¿Por qué hacer esto? Simple: para probar, aprender y desafiar las convenciones!
Este proyecto es perfecto para:
Estudiantes de electrónica que desean comprender amplificadores de alta fidelidad
Diseñadores en busca de una topología confiable y bien documentada
Aficionados que les gusta construir sus propios amplificadores
Técnicos interesados en experimentar con diferentes configuraciones de transistores
🔍 ¿Por Qué Dos Transistores NPN en la Salida?
La topología de amplificador complementario es el estándar de oro en audio profesional, pero este proyecto rompe intencionalmente esa regla, ya que recuerda los tiempos en que los transistores PNP de potencia eran bastante caros y poco accesibles.
Usando dos transistores de la misma polaridad (NPN), puedes lograr:
✅ Mejor comprensión de amplificadores Clase AB y Clase B
✅ Flexibilidad experimental para probar diferentes topologías
✅ Calidad de sonido satisfactoria para aplicaciones domésticas y DIY
✅ Base sólida para proyectos más complejos
Los transistores 2SC5200 fueron seleccionados por su excelente respuesta en frecuencia y ganancia estable,características fundamentales para la amplificación de alta fidelidad.
🔌 Diagrama Esquemático del Circuito
La Figura 2 a continuación presenta el diagrama esquemático completo del amplificador. Este circuito ha sido optimizado para ofrecer:
📊 Salida de 100W RMS con impedancia de carga típica (4-8Ω)
🔊 Respuesta en frecuencia extendida y sin distorsiones audibles
⚡ Protección contra sobrecarga y sobrecalentamiento
🛡️ Estabilidad térmica con componentes balanceados

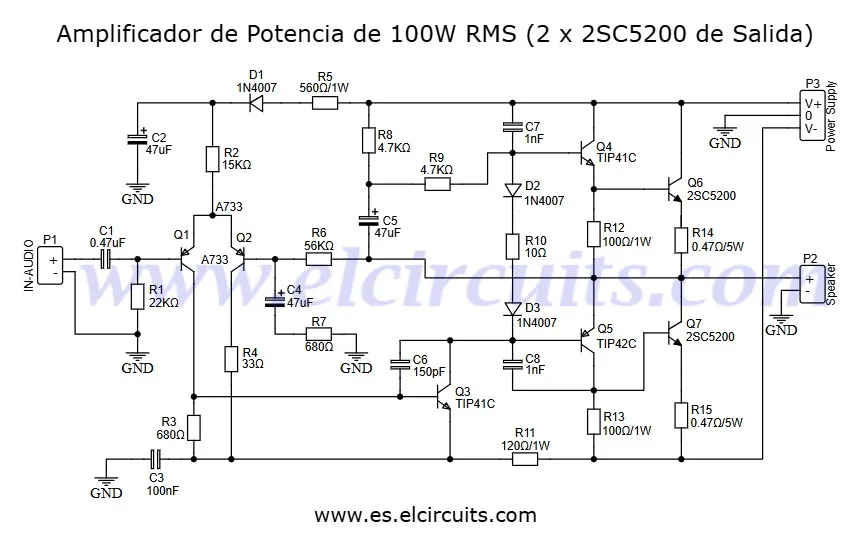

Fig. 2 – Diagrama Esquemático Completo: Amplificador de Potencia 100W RMS con 2 Transistores NPN 2SC5200 en la Salida
Observa la estructura modular del circuito: etapa de entrada (acoplamiento), preamplificación, etapa de driver y, finalmente, la etapa de potencia con los dos 2SC5200. Cada sección ha sido cuidadosamente diseñada para minimizar la distorsión y maximizar la eficiencia.
⚡ Fuente de Alimentación Simétrica
La alimentación del amplificador es simétrica, es decir, utiliza tensiones positiva y negativa con respecto a tierra (punto central). Esta es la configuración ideal para amplificadores de audio de calidad.
📌 Especificaciones Recomendadas
Parámetro
Valor Recomendado
Tensión del Transformador
45V - 0 - 45V (center-tape)
Corriente del Transformador
5A (mínimo: 3A)
Rango de Operación
±35V hasta ±55V (con variación de potencia)
Tipo de Fuente
Lineal o SMPS con center-tape
✨ Consejo del Profesor: Si tienes acceso a una fuente SMPS (Switched-Mode Power Supply) de calidad con salida center-tape, ¡funcionará perfectamente! Muchos diseñadores modernos prefieren SMPS por su eficiencia energética y menor calentamiento.
Este amplificador es bastante tolerante con respecto a la tensión de alimentación, operando normalmente en cualquier valor entre 35V y 55V. Naturalmente, cuanto mayor sea la tensión, mayor será la potencia de salida, pero con una contrapartida: mayor disipación térmica en los transistores de salida.
Recomendación: Usa los valores recomendados para alcanzar el máximo rendimiento con estabilidad térmica optimizada.
🔗 Proyectos Relacionados que Pueden Interesar
¿Le gustó este proyecto? Entonces le encantará explorar otros circuitos que hemos preparado. ¡Cada uno con sus particularidades y aplicaciones ideales!
Antes de iniciar el montaje, asegúrate de tener todos los componentes a mano. La tabla a continuación presenta la lista completa y detallada de todos los ítems necesarios para construir este amplificador de 100W RMS.
Para asegurar que tu proyecto sea un éxito absoluto, hemos compilado las preguntas más comunes sobre este amplificador. Si tu duda no está aquí, ¡deja un comentario al final del artículo!
¿Cuál es la diferencia entre usar dos 2SC5200 (NPN) y un par complementario 2SC5200/2SA1943?🔽
La configuración complementaria (NPN/PNP) es el estándar en amplificadores profesionales, ofreciendo mejor simetría y menor distorsión. Este proyecto utiliza dos NPN en la salida con fines educativos y experimentales, permitiéndote comparar diferentes topologías y entender sus limitaciones. A pesar de ser menos tradicional, todavía ofrece una calidad satisfactoria para uso doméstico y DIY.
¿Puedo usar una fuente de alimentación asimétrica (simple) en lugar de simétrica?🔽
No se recomienda. Este circuito fue diseñado específicamente para alimentación simétrica (±45V). Usar una fuente asimétrica (simple) causará distorsión significativa, reducción de potencia y posible daño de los transistores. Si es necesario, puedes adaptar la tensión de alimentación dentro del rango de ±35V a ±55V, pero la simetría es fundamental.
¿Cuál es la potencia real que entregará el amplificador?🔽
Con la alimentación recomendada de ±45V y 5A, obtendrás aproximadamente 100W RMS en una carga de 4Ω u 8Ω. Si usas ±55V, la potencia aumentará; si usas ±35V, disminuirá. La potencia también depende de la impedancia de la carga (altavoz). Valores más bajos de impedancia resultan en más potencia, pero requieren disipadores más grandes.
Los transistores se calientan mucho. ¿Cómo puedo evitar esto?🔽
¡Esto es normal! Los transistores de salida (Q1 y Q2) siempre disipan calor en un amplificador. Para reducir este problema: 1) Usa disipadores de aluminio adecuados; 2) Aplica pasta térmica de calidad entre el transistor y el disipador; 3) Mantén flujo de aire (ventilador si es necesario); 4) Reduce el volumen y el tiempo de operación continua durante las pruebas.
¿Puedo reemplazar los transistores 2SC5200 por otros de potencia?🔽
¡Sí, pero con cuidado! Transistores equivalentes como 2SC3281, 2SC2500, MJL3281A pueden funcionar, pero es esencial verificar la ganancia de corriente (β), la tensión máxima (Vceo) y la disipación (Ptot). Usa nuestra herramienta de cruce de datos para garantizar compatibilidad. Componentes no probados pueden dañar el circuito.
El amplificador tiene ruido o microfonía. ¿Cómo lo corrijo?🔽
Consejos para eliminar el ruido:1) Usa cables blindados para la entrada de audio; 2) Mantén la placa lejos de fuentes de RF (WiFi, teléfonos móviles); 3) Verifica si todos los condensadores de desacoplamiento (C6, C8) están bien soldados; 4) Prueba con un potenciómetro de entrada para reducir la ganancia; 5) Si el problema persiste, puede ser microfonía de los transistores—intenta usar disipadores más grandes o aislar térmicamente la placa.
Necesito montar este amplificador en una caja. ¿Cuáles son las dimensiones recomendadas?🔽
No hay dimensiones fijas, pero recomendamos una caja con al menos 25cm × 20cm × 15cm para acomodar la PCB, el transformador y los disipadores. Importante: Reserva espacio para ventilación (agujeros de aire al frente y atrás) y considera aislar térmicamente el transformador de la PCB. La PCB en sí mide aproximadamente 20cm × 12cm (dependiendo del diseño). Encontrarás las dimensiones exactas en los archivos incluidos en la descarga.
🖨️ Placa de Circuito Impreso (PCB)
Para facilitarte la vida, en la Figura 4, disponibilizamos los archivos de la PCB - Placa de Circuito Impreso. Los archivos están en los formatos GERBER, PDF y PNG, cubriendo todas tus necesidades, ya sea para un montaje casero o para enviar a una fabricación profesional.
Y lo mejor de todo: los archivos están disponibles para descarga gratuita directamente del servidor MEGA, a través de un enlace directo, sin ninguna complicación o redirección.

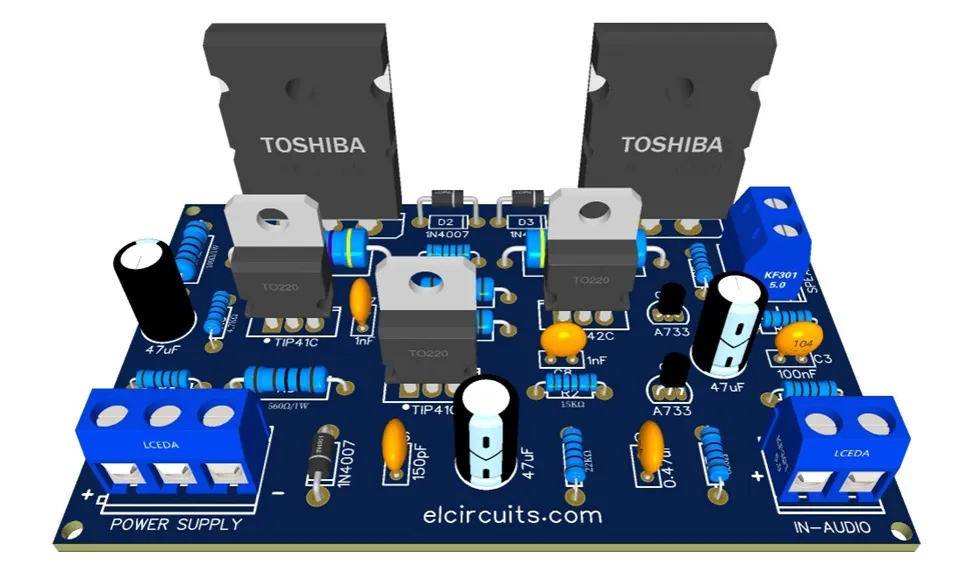

Fig. 3 - PCB Amplificador de Potencia de 100W RMS 2 x 2SC5200 de Salida
📥Enlace Directo Para Descargar
Para descargar los archivos necesarios para el montaje del circuito electrónico, simplemente haz clic en el enlace directo proporcionado a continuación:
💡 Consejo: Si planeas mandar fabricar la PCB en una fábrica (JLCPCB, PCBWay, etc.), usa los archivos Gerber incluidos en la descarga. Ellos contienen todas las especificaciones necesarias para la producción profesional.
🎧 ¿Ya Construyiste tu Amplificador? ¡Comparte tu Experiencia!
¡Nos encanta escuchar historias de éxito! Si has montado este amplificador, pruébalo y cuéntanos en los comentarios:
🎵 ¿Cómo quedó el sonido? ¿Alguna sorpresa?
⚙️ ¿Hiciste alguna modificación o ajuste?
📊 ¿Cuál fue la potencia real medida con un multímetro?
🐛 ¿Encontraste algún problema? ¿Cómo lo solucionaste?
💡 ¿Tienes sugerencias para mejorar el proyecto?
👇 ¡Deja un comentario abajo! Responderemos con gusto. 👇
🚀 Conclusión
Este amplificador es un excelente punto de partida para quienes desean profundizar en la electrónica analógica. Con cada prueba y modificación, aprenderás más sobre cómo se comportan los componentes en circuitos de potencia.
