Transmisor FM SMD 70-150 MHz con MAX2606 – Proyecto con PCB Completo

¡Hola, entusiastas de la electrónica!

Hoy vamos a sumergirnos en el fascinante mundo de los transmisores de frecuencia modulada (FM) con un proyecto compacto y eficiente utilizando el circuito integrado MAX2606. Este transmisor FM SMD es ideal para quienes buscan un circuito de alto rendimiento en formato miniatura, operando en el rango de 70 a 150MHz.

Este proyecto es perfecto para estudiantes que desean comprender los principios de la transmisión FM, profesionales que necesitan un módulo compacto para aplicaciones específicas o aficionados que disfrutan de desafíos con componentes SMD. ¡Vamos a explorar cada detalle de este circuito, desde el funcionamiento del CI hasta el montaje final!

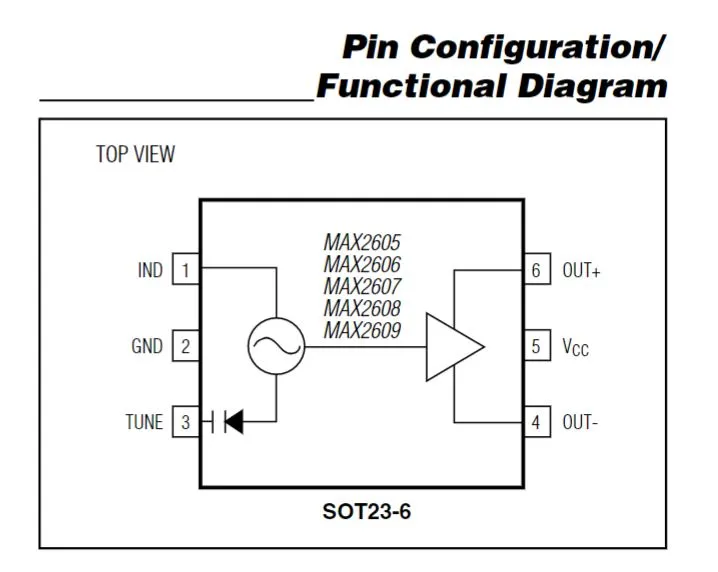

✨ El Circuito Integrado MAX2606

Los circuitos integrados de la serie MAX2605-MAX2609 son componentes compactos y de alto rendimiento, diseñados específicamente para aplicaciones de comunicación inalámbrica. Funcionan como osciladores controlados por tensión (VCOs) y frecuencia intermedia (IF), combinando construcción monolítica con operación de bajo ruido y bajo consumo de energía en un diminuto encapsulado SOT23 de 6 pines.

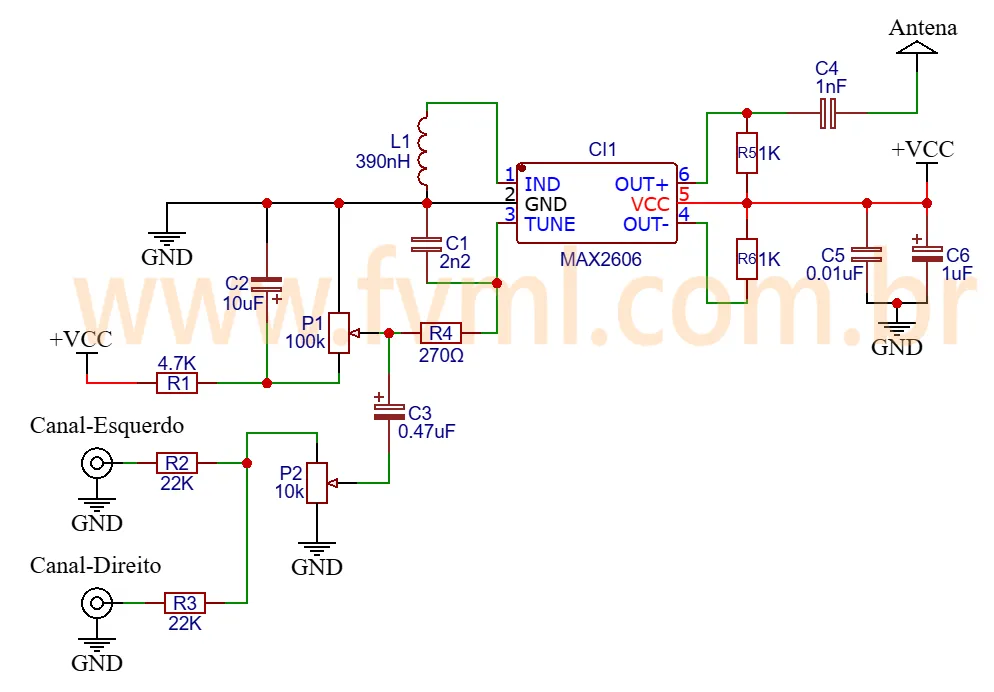

🔌 Diagrama Esquemático del Circuito

El MAX2606, en particular, está optimizado para el rango de frecuencia de 70 a 150MHz, convirtiéndolo en ideal para nuestro proyecto de transmisor FM. Su arquitectura interna incluye un varistor en el chip y capacitores de retroalimentación que eliminan la necesidad de elementos de ajuste externos, simplificando significativamente el diseño.

🤷 Cómo Funciona el Transmisor FM

El circuito transmisor FM con MAX2606 opera basado en el principio de la modulación en frecuencia, donde la frecuencia de la portadora varía de acuerdo con la señal de audio de entrada. Analicemos el funcionamiento de cada parte del circuito:

1. Oscilador Controlado por Tensión (VCO): El MAX2606 contiene un VCO que genera la frecuencia portadora. La frecuencia central está determinada principalmente por el inductor L1 y puede ajustarse finamente a través del potenciómetro P1, que modifica la tensión de control en el pin TUNE del CI.
2. Modulación: La señal de audio se aplica a través del potenciómetro P2, que controla el nivel de la señal de modulación. Esta señal se acopla al circuito a través de C4, variando la tensión de control del VCO y, consecuentemente, la frecuencia de la portadora.
3. Amplificador de Salida: El MAX2606 posee un búfer de salida diferencial integrado que amplifica la señal modulada hasta -8dBm, proporcionando aislamiento de la carga y variaciones de impedancia.
4. Circuito de Alimentación: El circuito está diseñado para operar con una única fuente de alimentación entre 2.7V y 5.5V, convirtiéndolo en ideal para aplicaciones portátiles alimentadas por batería.

🛠️ Características del Circuito

Este transmisor FM SMD con MAX2606 presenta diversas ventajas que lo convierten en una excelente opción para proyectos de radioaficionado y aplicaciones de comunicación inalámbrica:

• Diseño compacto: Con todos los componentes en tecnología SMD, el circuito ocupa un área mínima en la placa de circuito impreso.
• Alta estabilidad: El MAX2606 ofrece excelente estabilidad de frecuencia, con deriva térmica mínima.
• Bajo ruido de fase: Ideal para transmisiones de alta calidad de audio.
• Rango de frecuencia ajustable: Cobertura completa de 70 a 150MHz, permitiendo operación en diversas bandas.
• Bajo consumo: Operación eficiente con bajo consumo de corriente, ideal para aplicaciones alimentadas por batería.
• Fácil montaje: Requiere pocos componentes externos y no necesita ajustes complejos.

🧾 Lista de Materiales

Para montar este transmisor FM SMD, necesitará los siguientes componentes:

Componente	Especificación	Cantidad
CI1	Circuito Integrado MAX2606	1
C1	Capacitor cerámico/poliéster 2200pF	1
C2	Capacitor electrolítico 10uF - 16V	1
C3	Capacitor electrolítico 0.47uF - 16V	1
C4	Capacitor cerámico/poliéster 1000pF	1
C5	Capacitor cerámico/poliéster 0.01uF	1
C6	Capacitor electrolítico 1uF - 25V	1
R1	Resistencia 270 ohmios (rojo, violeta, marrón, dorado)	1
R2	Resistencia 4.7k ohmios (amarillo, violeta, rojo, dorado)	1
R3, R4	Resistencia 22K ohmios (rojo, rojo, naranja, dorado)	2
R5, R6	Resistencia 1K ohmios (marrón, negro, rojo, dorado)	2
P1	Potenciómetro 100K	1
P2	Potenciómetro 10K	1
L1	Bobina inductiva de 390nH	1

Observación: Para el montaje en placa de circuito impreso, también necesitará: cables, soldadura y una placa de circuito impreso adecuada para componentes SMD.

🔧 Consejos de Montaje

El montaje de circuitos con componentes SMD requiere cuidado y precisión. Aquí hay algunos consejos para garantizar el éxito de su proyecto:

1. Herramientas adecuadas: Utilice un soldador con punta fina, soldadura de buena calidad y una lupa o microscopio para inspeccionar las conexiones.
2. Organización: Organice los componentes antes de comenzar a soldar. Identifique cada componente y su posición en la placa.
3. Técnica de soldadura: Aplique una pequeña cantidad de soldadura en uno de los terminales del componente, posicione el componente con una pinza y caliente el terminal para fijarlo. Luego, suelde los otros terminales.
4. Limpieza: Después de la soldadura, limpie la placa con alcohol isopropílico para eliminar residuos de flux.
5. Inspección: Verifique cuidadosamente si hay cortocircuitos entre terminales o conexiones mal soldadas.

⚙️ Ajustes y Calibración

Después del montaje, algunos ajustes son necesarios para garantizar el funcionamiento correcto del transmisor:

1. Ajuste de frecuencia: Utilizando un frecuencímetro o un radio receptor sintonizado en la frecuencia deseada, ajuste el potenciómetro P1 para seleccionar la frecuencia de operación del transmisor.
2. Ajuste de modulación: Conecte una fuente de audio (como un smartphone o reproductor de MP3) a la entrada de audio y ajuste el potenciómetro P2 para obtener una modulación adecuada sin distorsión excesiva.
3. Prueba de alcance: Verifique el alcance del transmisor alejándose gradualmente con un radio receptor sintonizado en la misma frecuencia.

📡 Aplicaciones del Transmisor

Este transmisor FM SMD con MAX2606 puede ser utilizado en diversas aplicaciones, siempre respetando las regulaciones locales:

• Transmisión de audio a cortas distancias: Ideal para sistemas de audio inalámbricos en residencias o pequeños estudios.
• Comunicación de datos: Puede ser adaptado para transmisión de datos a baja velocidad.
• Monitoreo: Utilizado en sistemas de monitoreo con transmisión de audio.
• Educación: Excelente para demostraciones en clases de electrónica y comunicación.

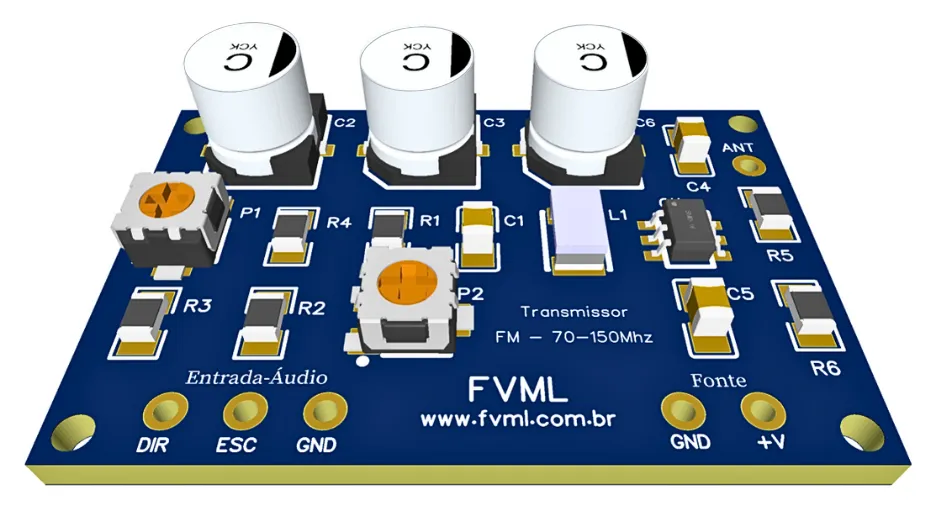

🖨️ Placa de circuito impreso (PCI)

🎉 Conclusión

El transmisor FM SMD con MAX2606 es un proyecto compacto, eficiente y versátil, ideal para diversas aplicaciones de comunicación inalámbrica. Con pocos componentes y un diseño simple, es posible construir un transmisor de alta calidad que opera en el rango de 70 a 150MHz.

Esperamos que esta guía completa haya sido útil para que comprenda y monte este proyecto. Recuerde siempre respetar las regulaciones locales en cuanto al uso de transmisores de radiofrecuencia.
