Proyecto Fuente Simétrica Pro para Amp 2500W: PCB y Cálculos Prácticos
Para los amantes del audio de alta fidelidad que construyen sus propios equipos, existe una verdad innegable: la calidad del sonido comienza en la fuente de alimentación. No sirve de nada poseer la mejor etapa de salida o los transistores más costosos del mercado si la "alimentación" del sistema no está a la altura.
Hoy, vamos a sumergirnos profundamente en el proyecto de una Fuente de Alimentación Simétrica robusta, capaz de alimentar amplificadores de hasta 2500W de potencia con estabilidad cristalina. Si eres técnico, estudiante de ingeniería o un hobbyista avanzado, prepárate, porque vamos a diseccionar cada componente, cada fórmula y cada detalle para que construyas la referencia en tu banco de trabajo.
¿Qué Es una Fuente Simétrica y Por Qué Es Crucial?
La mayoría de los amplificadores de audio de alto rendimiento utilizan un circuito simétrico (también llamado fuente dual rail o split supply). En términos simples, esto significa que tenemos tres rieles de alimentación: +Vcc, -Vcc y GND (0V).
¿Cuál es la magia de esto? Imagina un péndulo. Oscila hacia arriba y hacia abajo alrededor de un punto central (cero). Una fuente simétrica permite que la señal de audio (que es una onda alterna) sea "empujada" hacia el positivo y "jalada" hacia el negativo de manera eficiente, sin la necesidad de un capacitor de acoplamiento de gran valor a la salida, lo que preserva la calidad de los graves y la respuesta de frecuencia.
Aquí, el enfoque es una fuente lineal con rectificación de onda completa. A diferencia de las fuentes conmutadas (SMPS), las lineales ofrecen menos ruido eléctrico (Ripple) y respuesta más rápida a las demandas transitorias de la música, es decir, cuando el bombo de una batería explota, la fuente entrega la energía instantáneamente sin "trabarse".
Análisis del Esquemático Eléctrico

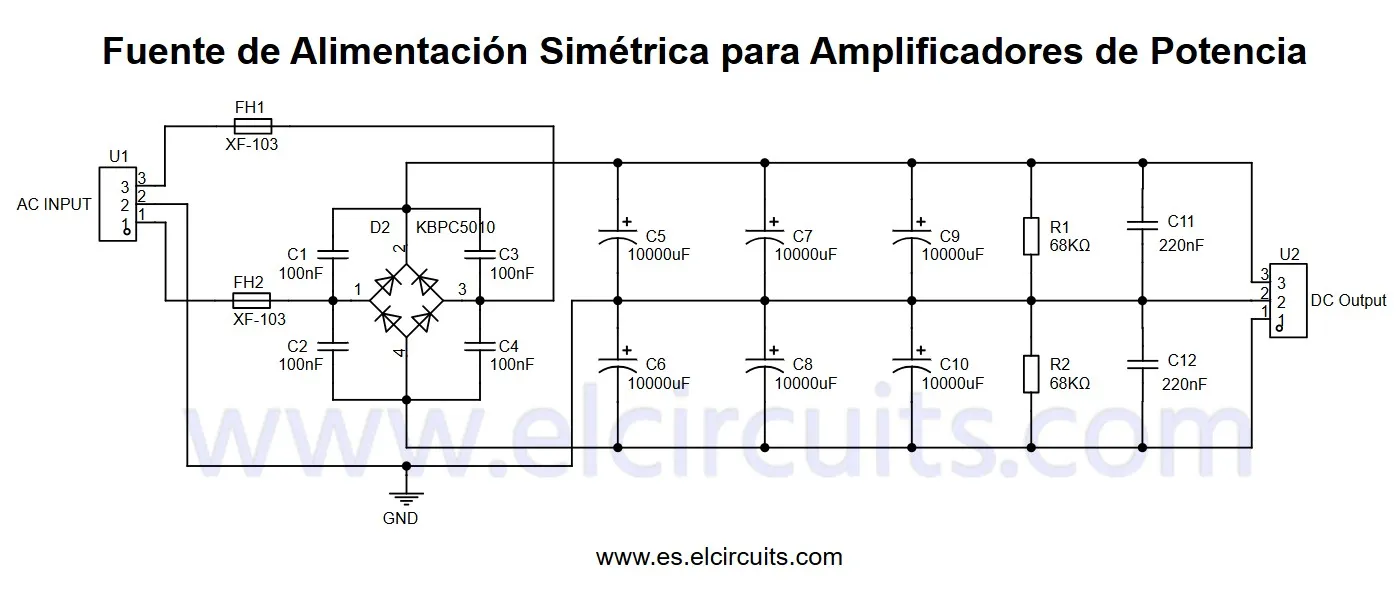

La belleza de este proyecto reside en su simplicidad aliada a la eficacia. El esquemático completo, ilustrado en la Figura 2, muestra el arreglo clásico de transformador de centro-tap (center-tap), puente rectificador y banco de capacitores. Pero no te dejes engañar por la simplicidad; la estabilidad de este circuito es la responsable por el sonido "limpio" que buscamos.
Sin embargo, el verdadero "secreto" no está solo en el diagrama, sino en cómo calculas y eliges los componentes para la potencia deseada. Copiar el circuito es fácil; dimensionar los valores correctos es lo que separa al aficionado del profesional. Vamos a analizar tres configuraciones prácticas para diferentes rangos de potencia.
Cálculo y Dimensionamiento: Las Matemáticas Detrás de la Potencia
Para dimensionar una fuente de alimentación, necesitamos resolver una ecuación de tres variables: Tensión (V), Corriente (I) y Filtrado (Capacitancia). El objetivo es garantizar que la tensión no caiga (sag) en los picos de música y que el ruido de ripple se mantenga bajo control.
Abajo, preparé tres configuraciones reales basadas en la Ley de Ohm (P = V x I) y en el cálculo de filtro capacitivo. Para los cálculos de ripple, consideraremos una tolerancia máxima del 5% sobre la tensión de alimentación. Este es el "punto dulce" que equilibra costo y desempeño.
Configuración 1: Amplificadores hasta 400W
El Desafío: Diseñar una fuente con tensión de 45V capaz de sostener 400W.
Primero, descubrimos la corriente necesaria:
- Fórmula: I = P / V
- Cálculo: I = 400 / 45
- Resultado: 8.88A
Ahora, vamos a definir cuánto ripple aceptamos. En este caso, 5% de 45V
- Fórmula: V_ripple = V_fuente x 5\%
- Cálculo: V_ripple = 45 x 0.05
- Resultado: 2.25V
Ahora, la parte crítica: el capacitor. La fórmula del filtro de capacitor es C = I / (F x V_ripple). Donde F es la frecuencia del ripple después de la rectificación. En redes de 60Hz, la frecuencia se duplicará para 120Hz (Onda Completa).
- Cálculo: C = 8.88 / (120 x 2.25)
- Cálculo: C = 8.88 / 270
- Resultado Total: 0.032 F (aprox 32.888 uF)
Nota didáctica: El proyecto prevé el uso de 6 capacitores en el banco de filtros. Para distribuir la carga de forma uniforme y aumentar la vida útil, dividimos el valor total por 6.
- Cálculo Individual: C_ind = 32.888 / 6
- Resultado por capacitor: 5.481uF
Recomendación Práctica: Para valores comerciales, siempre redondeamos hacia arriba para garantizar margen de seguridad. Use 6 capacitores de 6.800uF. (observando la tensión del amplificador de 45V, use capacitores de 63V).
Configuración 2: Amplificadores hasta 1200W
El Desafío: Aumentar la clase para 1200W con una tensión de 75V.
- Corriente: I = 1200 / 75 = 16A
Manteniendo el ripple en 5%:
- Tensión de Ripple: 75 x 0.05 = 3.75V
Cálculo de los capacitores:
- Cálculo: C = 16 / (120 x 3.75)
- Cálculo: C = 16 / 450
- Resultado Total: 0.035 F (aprox 35.555uF)
- Cálculo Individual (por 6 caps): 35.555 / 6 = 5.925uF
Recomendación Práctica: Aquí, la cuenta es muy similar a la anterior, pero la tensión de trabajo de los capacitores debe ser mayor. Use 6 capacitores de 6.800uF (observando la tensión del amplificador de 75V, use capacitores de 100V).
Configuración 3: El Monstruo de 2500W
El Desafío: Potencia extrema. 2500W a 95V. Aquí, la estabilidad es todo.
- Corriente: I = 2500 / 95 = 26.31A (Redondeando a 26A)
Ripple permitido (5%):
- Tensión de Ripple: 95 x 0.05 = 4.75V
Cálculo de los capacitores para alta corriente:
- Cálculo: C = 26 / (120 x 4.75)
- Cálculo: C = 26 / 570
- Resultado Total: 0.045 F (aprox 45.614 uF)
- Cálculo Individual: 45.614 / 6 = 7.602 uF
Recomendación Práctica: Para soportar esta demanda brutal, necesitamos robustez. Use 6 capacitores de 10.000 uF cada uno. Esto garantiza una reserva de energía masiva para los graves más profundos. (observando la tensión del amplificador de 95V, use capacitores de 120V).
Diseño del PCB y Sugerencias de Montaje

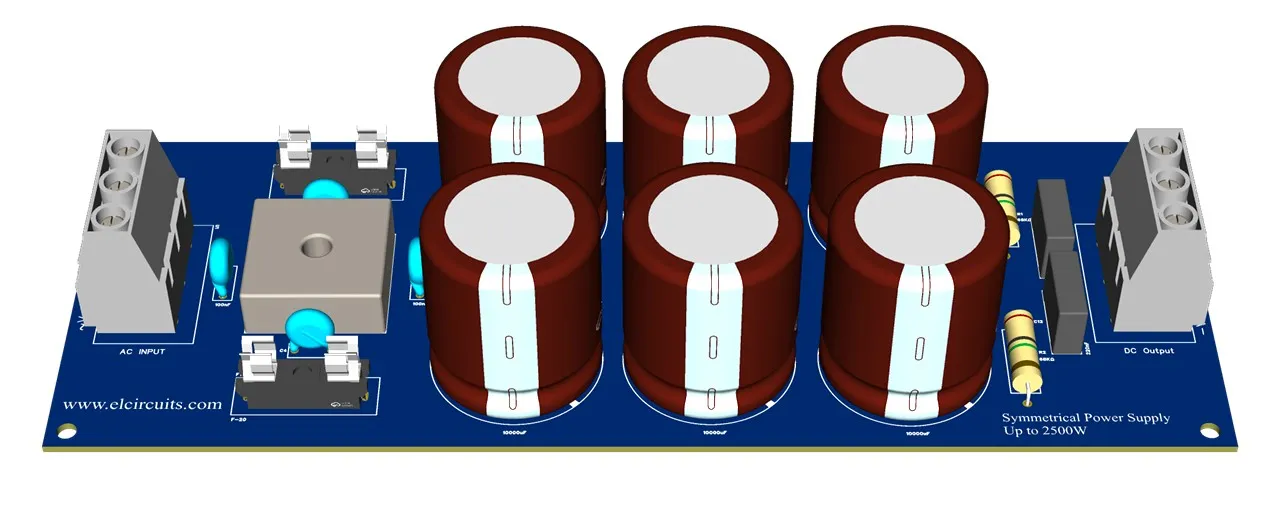

El diseño de la placa de circuito impreso (PCB) fue dibujado para acomodar el banco de 6 capacitores de forma simétrica. Al montar, recuerda:
- Pistas de Corriente: Las pistas que conducen la corriente principal deben estar estañadas para evitar calentamiento y caída de tensión.
- Rectificación: Use puentes rectificadores originales, esto garantiza que utilizarás tu amplificador y no calentarás en exceso tu puente de diodos. Use disipador de calor para el puente, en caso de uso con 2500W continuo.
- Puesta a Tierra: Mantenga la tierra central (star ground) bien definida para evitar bucles de tierra (ground loops), que son la causa de zumbidos (hum) en audio.
🤔 Preguntas Frecuentes (FAQ)
Para garantizar que tu proyecto sea un éxito, recopilamos algunas de las preguntas más comunes sobre este tema. ¡Revísalo!
¿Puedo usar capacitores de valores diferentes a los calculados? 🔽
Sí. Los valores calculados son el mínimo ideal para garantizar el filtrado de ripple del 5%. Puedes usar capacitores de mayor valor (uF) sin problemas; esto generalmente mejora la respuesta en los graves. Sin embargo, evita usar valores mucho menores, ya que esto aumentará el ruido en la salida del amplificador.
¿Por qué la fórmula de capacitancia usa 120Hz? 🔽
La frecuencia de 120Hz se basa en la red eléctrica de 60Hz (común en Brasil y EE. UU.). Al usar un rectificador de onda completa, la frecuencia del ripple se duplica, pasando de 60Hz a 120Hz. Si estás en un país con red de 50Hz (como partes de Europa), reemplaza el 120 por 100 en la fórmula para obtener el resultado correcto.
¿Qué tensión de los capacitores debo elegir? 🔽
La tensión de aislamiento del capacitor (voltaje escrito en su cuerpo) debe ser siempre mayor que la tensión de trabajo de la fuente. Por ejemplo, para una fuente de 75V, usa capacitores de al menos 100V o 125V. Nunca uses un capacitor de 63V en una fuente de 75V, ya que estallará.
🖨️ Placa de Circuito Impreso (PCB)
Para facilitarte la vida, en la Figura 4, ponemos a tu disposición los archivos del PCB - Placa de Circuito Impreso. Los archivos están en los formatos GERBER, PDF y PNG, cubriendo todas tus necesidades, ya sea para un montaje casero o para enviar a una fabricación profesional.
Y lo mejor de todo: los archivos están disponibles para descarga gratuita directamente del servidor MEGA, a través de un enlace directo, sin ninguna complicación o redirección.
📥 Paquete de Archivos (PCB, GERBER, PDF)
Haz clic en el botón de abajo para descargar directamente desde MEGA:
DESCARGAR ARCHIVOS COMPLETOS🎓 Conclusión
Diseñar una fuente de alimentación simétrica es ejercitar el equilibrio perfecto entre la teoría eléctrica y la práctica de taller. Ya sea para un amplificador de 400W para tu auto o 2500W para un sistema de PA profesional, los fundamentos presentados aquí, Ley de Ohm, filtrado de ripple y especificación correcta de componentes, son los pilares que garantizarán que tu equipo no solo funcione, sino que suene excepcionalmente bien.
