EnglishNodeMCU ESP8266: Pinout y Características!
La placa NodeMCU ESP8266 es una de las plataformas de desarrollo más populares para proyectos de Internet de las Cosas (IoT) y automatización del hogar. Basada en el microcontrolador ESP8266 (Módulo ESP-12E), esta placa combina conectividad Wi-Fi integrada con una interfaz amigable para prototipado rápido, convirtiéndola en una opción ideal tanto para principiantes como para desarrolladores experimentados.
En esta guía completa, exploraremos en detalle el pinaje de la NodeMCU ESP8266, analizando cada pin, sus funciones y limitaciones. Comprender el pinaje es fundamental para aprovechar todo el potencial de esta placa en tus proyectos, evitando daños y garantizando el funcionamiento correcto de tus aplicaciones.
Tabla de Pines de I/O (Entrada/Salida)
| Pin en la Placa | GPIO (Chip) | Funciones Principales | Observaciones Críticas / Estado Predeterminado |
|---|---|---|---|
| D0 | GPIO16 | I/O, Wake up from deep sleep | No soporta PWM, I2C o I2S. Puede usarse para despertar del deep sleep. |
| D1 | GPIO5 | I/O, SCL (I2C) | Frecuentemente usado como SCL para comunicación I2C. |
| D2 | GPIO4 | I/O, SDA (I2C) | Frecuentemente usado como SDA para comunicación I2C. |
| D3 | GPIO0 | I/O, Flash mode select | Debe estar en LOW durante el arranque para entrar en modo flash. Pull-up interno. |
| D4 | GPIO2 | I/O, LED onboard | Conectado al LED azul integrado. Debe estar en HIGH durante el arranque. |
| D5 | GPIO14 | I/O, SCLK (SPI) | Frecuentemente usado como SCLK para comunicación SPI. |
| D6 | GPIO12 | I/O, MISO (SPI) | Frecuentemente usado como MISO para comunicación SPI. |
| D7 | GPIO13 | I/O, MOSI (SPI) | Frecuentemente usado como MOSI para comunicación SPI. |
| D8 | GPIO15 | I/O, SS (SPI) | Debe estar en LOW durante el arranque. Pull-down interno. |
| RX | GPIO3 | UART RX | Receptor UART. Puede usarse como pin de I/O general. |
| TX | GPIO1 | UART TX | Transmisor UART. Debe estar en HIGH durante el arranque para salida de depuración. |
| A0 | ADC0 | Entrada Analógica | Resolución de 10 bits (0-1023). Voltaje máximo de 3.3V. |
Tabla de Pines de Alimentación y Control
| Pin en la Placa | Nombre | Función | Descripción Técnica |
|---|---|---|---|
| VIN | Vin | Entrada de Alimentación | Acepta voltaje de 7-12V DC. Regulado internamente a 3.3V. |
| 3V3 | 3.3V | Salida de Alimentación | Proporciona 3.3V regulado desde VIN o USB. Máximo de 600mA. |
| GND | Ground | Tierra | Referencia de tierra para el circuito. |
| EN | Enable | Habilitación del Chip | Activa el ESP8266 cuando está en HIGH. Pull-up interno de 10kΩ. |
| RST | Reset | Reinicio del Sistema | Reinicia el ESP8266 cuando está en LOW. Pull-up interno de 10kΩ. |

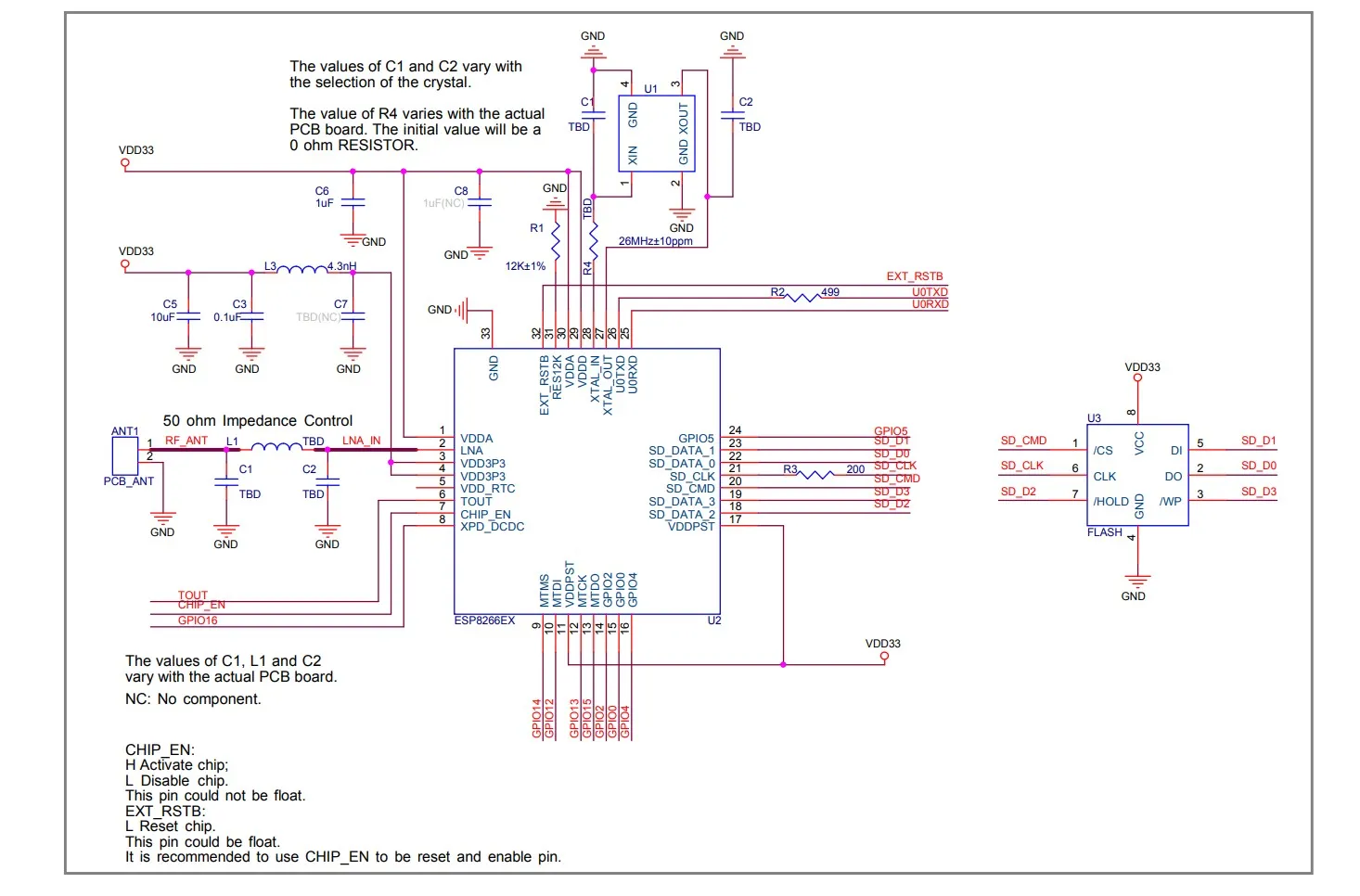

Diagrama Esquemático
El diagrama esquemático de la NodeMCU ESP8266 revela la organización interna de los componentes y conexiones en la placa. Este esquema es esencial para entender cómo interactúan los diferentes módulos y cómo se distribuye la energía por el circuito.
Para visualizar el esquema completo del módulo ESP8266, incluyendo el pinaje detallado, recomendamos acceder a la documentación oficial de Espressif. El documento contiene información técnica completa y actualizada sobre el hardware del módulo. Haz clic aquí para acceder al esquema en el sitio oficial de Espressif.
Resumen de Características Eléctricas y Limitaciones
- Voltaje de Operación: El ESP8266 opera internamente con
3.3V. Todos los pines GPIO trabajan con este voltaje y no son tolerantes a 5V. - Alimentación: La placa puede ser alimentada vía USB (5V) o a través del pin VIN (7-12V), siendo regulada internamente a 3.3V.
- Corriente por GPIO: Cada pin GPIO puede proporcionar un
máximo de
12mAde corriente continua. Se recomienda no exceder 10mA para garantizar la longevidad del chip. - Pines de Arranque: Los pines
GPIO0,GPIO2yGPIO15tienen estados específicos durante el arranque y deben ser cuidadosamente gestionados. - Conversor USB-Serial: La mayoría de las placas NodeMCU
utilizan el chip
CH340GoCP2102para comunicación USB-Serial, permitiendo programación y depuración vía puerto USB. - ADC: Posee solo un pin de entrada analógica
(
A0) con resolución de 10 bits (0-1023) y rango de 0-3.3V. - Memoria: El módulo ESP-12E posee 4MB de memoria flash, permitiendo almacenar programas y datos.
- Wi-Fi: Integra conectividad Wi-Fi 802.11 b/g/n con soporte a WPA/WPA2, operando en modo estación, punto de acceso o ambos simultáneamente.
Comprender el pinaje y las características eléctricas de la NodeMCU ESP8266 es fundamental para desarrollar proyectos robustos y funcionales. Esta guía sirve como referencia rápida para consultas durante el desarrollo, ayudando a evitar errores comunes como sobrecarga de pines, configuraciones incorrectas de arranque o daños por voltaje inadecuado. Recuerda siempre consultar la documentación oficial para información más detallada y específica sobre tu versión de la placa.
🤔 Preguntas Frecuentes (FAQ): Sobre el Pinout del NodeMCU ESP8266
Para garantizar que tu proyecto sea un éxito, compilamos algunas de las preguntas más comunes sobre el pinout del NodeMCU ESP8266. Confira!
1. ¿Puedo alimentar la NodeMCU ESP8266 directamente con 5V en los pines GPIO? 🔽
No, los pines GPIO del ESP8266 no son tolerantes a 5V y operan exclusivamente con 3.3V. Aplicar 5V en cualquier pin GPIO puede dañar permanentemente el microcontrolador. Si necesitas interactuar con dispositivos de 5V, utiliza un convertidor de nivel lógico (logic level converter) para garantizar la protección del chip.
2. ¿Cómo pongo la NodeMCU en modo flash para programación? 🔽
Para poner la NodeMCU en modo flash, necesitas mantener el pin GPIO0 (D3) en nivel LOW durante el proceso de arranque. Esto puede hacerse presionando el botón FLASH (que conecta GPIO0 a GND) mientras presionas y sueltas el botón RESET. Mantén presionado el botón FLASH hasta que el proceso de programación se inicie.
3. ¿Cuántos pines PWM puedo usar simultáneamente en la NodeMCU? 🔽
La NodeMCU ESP8266 soporta PWM en casi todos los pines GPIO, excepto en el GPIO16 (D0). Sin embargo, la implementación de PWM en el ESP8266 es basada en software, lo que significa que la precisión puede variar dependiendo del número de canales PWM activos y la carga de procesamiento. Para aplicaciones críticas que requieren alta precisión, considera usar hardware dedicado o limitar el número de canales PWM simultáneos.
4. ¿Cuál es la corriente máxima que la NodeMCU puede proporcionar a componentes externos? 🔽
Cada pin GPIO individual puede proporcionar un máximo de aproximadamente 12mA de corriente continua. La corriente total que todos los pines GPIO pueden proporcionar simultáneamente está limitada a aproximadamente 200mA. Para componentes que requieren más corriente, como motores o tiras de LED, es necesario usar fuentes de alimentación externas y circuitos de accionamiento adecuados, como transistores o relés.
5. ¿Puedo usar todos los pines GPIO para comunicación I2C o SPI? 🔽
Aunque técnicamente es posible implementar I2C o SPI en software en casi todos los pines GPIO, existen pines estándar recomendados para estas comunicaciones. Para I2C, los pines D1 (GPIO5/SCL) y D2 (GPIO4/SDA) se usan convencionalmente. Para SPI, los pines D5 (GPIO14/SCLK), D6 (GPIO12/MISO), D7 (GPIO13/MOSI) y D8 (GPIO15/SS) son los estándar. Usar estos pines facilita la compatibilidad con bibliotecas existentes.
6. ¿Cómo funciona el pin A0 (ADC) y cuál es su precisión? 🔽
El pin A0 es el único pin de entrada analógica del ESP8266, con resolución de 10 bits (valores de 0 a 1023). Su voltaje de entrada máximo es de 3.3V. La precisión del ADC del ESP8266 no es muy alta y puede ser afectada por ruido y variaciones de temperatura. Para mediciones más precisas, se recomienda hacer múltiples lecturas y calcular el promedio, o usar un ADC externo de mayor precisión conectado vía I2C o SPI.
