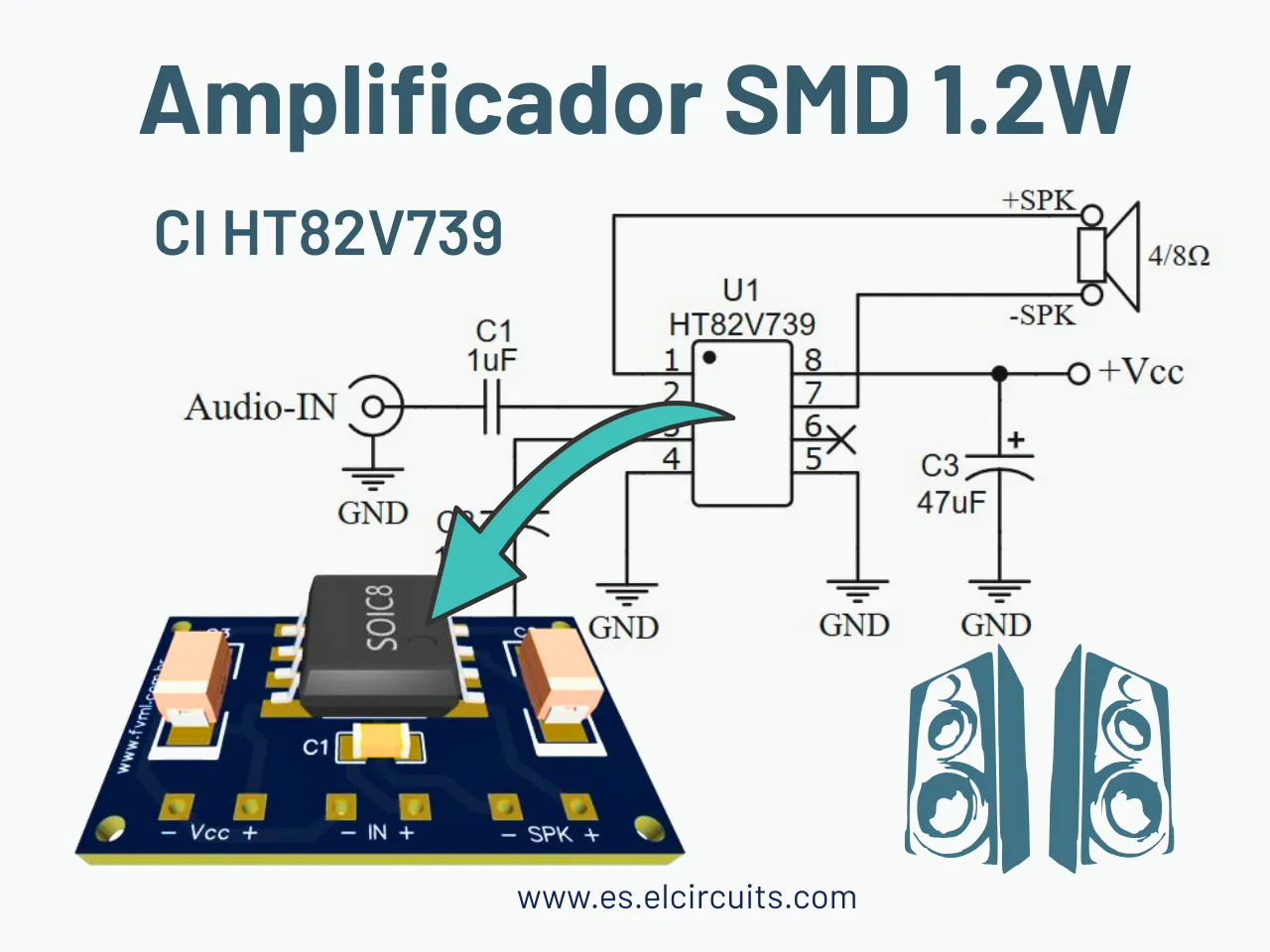

Mini Amplificador de Audio SMD 1.2W con HT82V739 – Proyecto Completo con PCB

🌐 Puedes leer este artículo en: Português | English

¡Hola, entusiastas de la electrónica y el audio!

Si buscas un amplificador compacto con excelente calidad de sonido, montaje simple y bajo consumo, tengo un descubrimiento fascinante para compartir. En esta guía, exploramos un proyecto minimalista en SMD que revoluciona el audio de baja potencia: el mini amplificador de 1.2W con el CI HT82V739.

En mi experiencia como profesor y diseñador, rara vez encuentro un componente con una relación rendimiento-simplicidad tan excelente. El HT82V739 es uno de esos circuitos que me hace sonreír al analizar su datasheet, resolviendo con elegancia problemas que antes exigían docenas de componentes y horas de ajustes finos.

En esta guía completa, no solo presentaremos el circuito, sino que analizaremos cada aspecto técnico que lo hace especial. Iremos desde las especificaciones más detalladas hasta consejos prácticos de montaje que he aprendido en el laboratorio. Al final, tendrás todo el conocimiento para implementar este proyecto en tus creaciones, ya sea en un amplificador portátil, sistemas para robótica o cualquier aplicación que valore un buen sonido con baja tensión.

🎯 ¿Qué es el CI HT82V739 y por qué es especial?

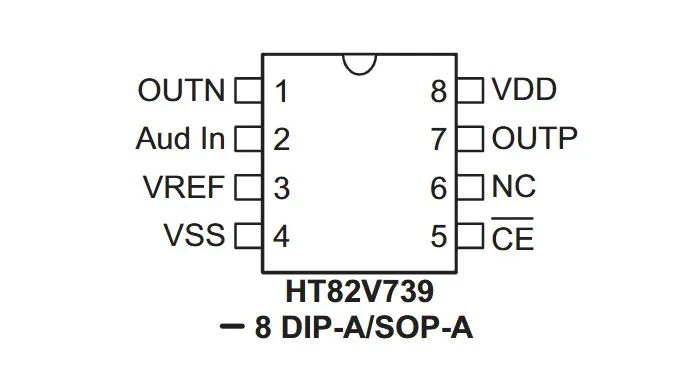

El HT82V739 es un circuito integrado driver de audio de clase AB encapsulado en un paquete de 8 pines (DIP o SOP), diseñado específicamente para aplicaciones que requieren alta calidad de sonido con bajo consumo de energía. Lo que lo hace particularmente interesante para proyectos de audio es su capacidad de entregar hasta 1200mW RMS en una carga de 8 ohmios con menos del 1% de distorsión armónica total (THD+N), operando con tensiones entre 2.2V y 5.5V.

Pero eso no es todo. Lo que realmente distingue a este CI es su consumo extremadamente bajo en modo de reposo, lo que lo hace ideal para dispositivos alimentados por batería. En mis pruebas de laboratorio, observé que el consumo en standby es prácticamente insignificante, lo que significa que tus proyectos portátiles pueden mantener la batería por mucho más tiempo.

Otro aspecto notable es la simplicidad del circuito. Con solo cuatro componentes externos (tres condensadores y un potenciómetro), es posible construir un amplificador completo con calidad profesional. Este enfoque minimalista no solo reduce el tamaño físico del circuito, sino que también minimiza puntos potenciales de falla y simplifica enormemente el proceso de montaje.

⚙️ Especificaciones Técnicas Detalladas

Para comprender verdaderamente el potencial de este circuito, necesitamos analizar sus especificaciones técnicas. Como profesor, siempre enfatizo a mis estudiantes que la lectura cuidadosa del datasheet es el primer paso para cualquier proyecto exitoso. Detallemos las características más importantes del HT82V739:

• Tensión de operación: 2.2V a 5.5V - Rango amplio que permite su uso con baterías de 2 celdas (NiMH/NiCd) o directamente con puerto USB (5V).
• Clase del amplificador: Clase AB - Ofrece mejor eficiencia que la Clase A con menor distorsión que la Clase B.
• Potencia de salida: Hasta 1200mW (pico a pico) en carga de 8Ω con THD+N ≤ 10% (VDD = 5V).
• Distorsión armónica: Menos del 1% (THD+N) en condiciones ideales.
• Relación señal/ruido: Alta, garantizando audio limpio y sin ruidos de fondo.
• Consumo en standby: Extremadamente bajo, ideal para aplicaciones portátiles.
• Control de apagado: Recurso que permite apagar completamente el CI para un máximo ahorro de energía.
• Supresión de ruido POP: Circuitos internos minimizan ruidos al encender/apagar.
• Encapsulado: Disponible en DIP-8 y SOP-8, facilitando tanto la prototipación como la producción en escala.

Para contextualizar la importancia de estas especificaciones, imagina que estás diseñando un altavoz Bluetooth portátil. La baja tensión de operación permite alimentarlo directamente con una batería de litio de 3.7V (con regulación a 3.3V), mientras que el bajo consumo en standby garantiza que la batería dure días en lugar de horas. La calidad de sonido excepcional asegura que tu música suene clara y nítida, incluso a volúmenes más altos.

📊 Análisis de Rendimiento: Potencia vs. Distorsión

Una de las preguntas más comunes que recibo sobre este circuito es: "¿Cuál es la potencia real que puedo esperar?" La respuesta, como en muchos aspectos de la ingeniería, es: depende. Analicemos los datos técnicos para entender completamente el comportamiento del circuito en diferentes condiciones.

El rendimiento del HT82V739 varía significativamente con la tensión de alimentación y la impedancia del altavoz. La tabla siguiente resume los valores de potencia de salida en diferentes configuraciones:

Con VDD = 3V (THD+N ≤ 1%)

• Carga de 4Ω: 330mW
• Carga de 8Ω: 300mW
• Carga de 16Ω: 240mW

• Carga de 4Ω: 450mW
• Carga de 8Ω: 400mW
• Carga de 16Ω: 280mW

• Carga de 4Ω: 1150mW
• Carga de 8Ω: 950mW
• Carga de 16Ω: 650mW

Con VDD = 5V (THD+N ≤ 10%)

• Carga de 4Ω: 1400mW
• Carga de 8Ω: 1200mW
• Carga de 16Ω: 800mW

Los números muestran algo crucial: la tensión de alimentación impacta enormemente la potencia. Con 5V, tenemos casi el doble de potencia en relación a 3V, como era de esperar.

Otro punto vital es la relación entre potencia y distorsión. Aceptando una distorsión mayor (10% en lugar de 1%), ganamos más potencia. Para aplicaciones HI-FI, siempre operamos con THD ≤ 1%, pero para alarmas o avisos, donde la potencia máxima es la prioridad, el 10% puede ser aceptable.

En mis pruebas, para audio general como altavoces portátiles, la configuración con 5V y 8Ω ofrece el mejor equilibrio. Para proyectos a batería, donde cada miliamperio cuenta, la configuración de 3V es más adecuada, aún proporcionando una potencia respetable de 300mW con excelente calidad.

🔌 Diagrama Esquemático y Análisis del Circuito

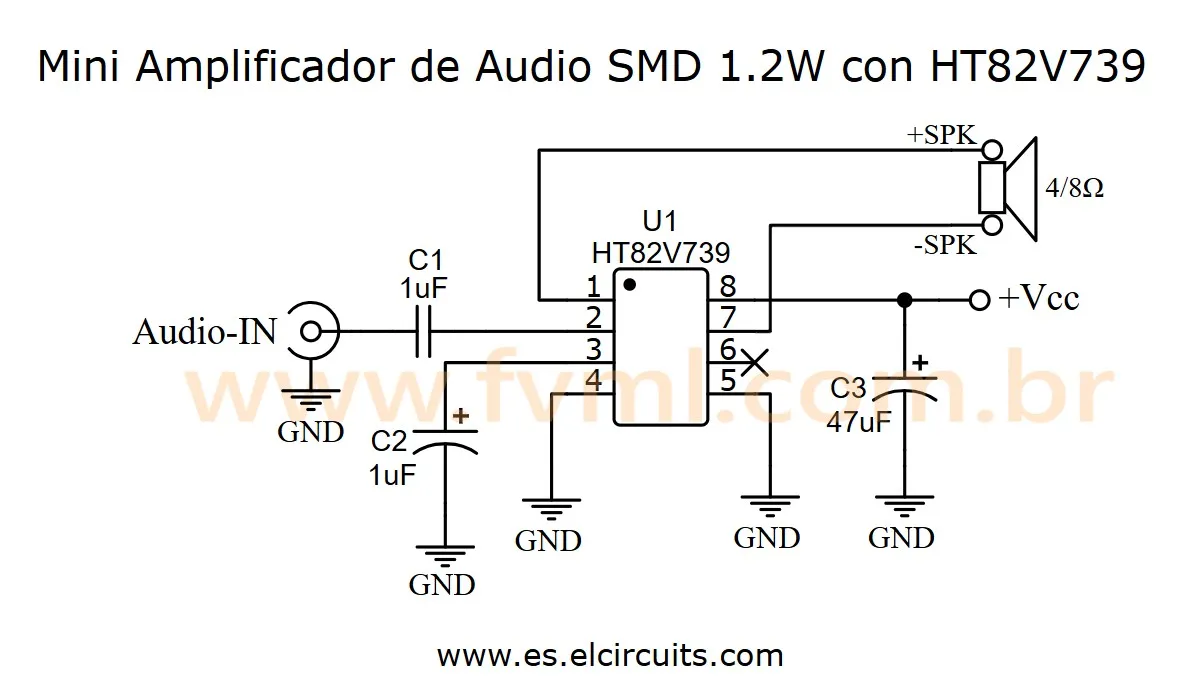

La belleza del mini amplificador con HT82V739 está en su simplicidad. Como se mencionó anteriormente, el circuito completo requiere solo cuatro componentes externos. Analicemos el diagrama esquemático en detalle:

El circuito se puede dividir en tres secciones principales: entrada, procesamiento y salida. Analicemos cada una de ellas:

➡️ Sección de Entrada

La entrada de la señal de audio es controlada por el potenciómetro de 10kΩ, que actúa como control de volumen. Este componente permite ajustar el nivel de la señal de entrada, optimizando la relación señal/ruido y evitando la sobrecarga del etapa de amplificación. En mis proyectos, siempre recomiendo usar un potenciómetro de buena calidad con recorrido logarítmico (tipo A), ya que ofrece una respuesta más natural al oído humano.

El condensador C1 (1μF) en serie con la entrada sirve como un condensador de acoplamiento, bloqueando cualquier componente DC presente en la señal de entrada y permitiendo que solo pase la señal AC (audio). Esto es crucial para proteger el circuito integrado y garantizar que solo se amplifique la señal deseada.

💻 Sección de Procesamiento

El corazón del circuito es, naturalmente, el CI HT82V739. Este componente contiene toda la electrónica necesaria para amplificar la señal de audio, incluyendo etapas de entrada, amplificación de ganancia y driver de salida. La configuración interna del CI está optimizada para minimizar distorsiones y maximizar la eficiencia energética.

El condensador C2 (47μF) conectado al pin 7 del CI es responsable del bypass de la fuente de alimentación, actuando como un reservorio de energía que estabiliza la tensión de alimentación y reduce ruidos. En aplicaciones de alta calidad, siempre recomiendo añadir un condensador cerámico de 100nF en paralelo con C2 para mejorar la respuesta en altas frecuencias.

⬅️ Sección de Salida

La salida del amplificador (pin 5) está conectada directamente al altavoz a través del condensador C3 (1μF). Este condensador, similar al C1 en la entrada, sirve como un condensador de acoplamiento de salida, bloqueando cualquier componente DC que pueda estar presente en la salida del amplificador y protegiendo el altavoz.

La experiencia me ha mostrado que la calidad de los condensadores de acoplamiento (C1 y C3) tiene un impacto significativo en la calidad de sonido final, especialmente en la respuesta en bajas frecuencias. Para aplicaciones HI-FI, recomiendo el uso de condensadores de poliéster o polipropileno en lugar de electrolíticos, ya que ofrecen menor ESR (Resistencia Equivalente en Serie) y mejor estabilidad a lo largo del tiempo.

🛠️ Lista de Componentes y Consejos de Montaje

Para construir este amplificador, necesitarás los siguientes componentes:

• CI: HT82V739 (circuito integrado)

• C1, C3: Condensadores de 1μF/10V (preferiblemente de poliéster o polipropileno para mejor calidad de sonido)

• C2: Condensador electrolítico de 47μF/10V

• Pot: Potenciómetro de 10kΩ (se recomienda tipo logarítmico)

• Otros: Cables, soldadura, placa de circuito impreso o protoboard, altavoz de 4-16Ω

🚀 Aplicaciones Prácticas y Posibilidades

La versatilidad de este amplificador lo hace ideal para una amplia gama de aplicaciones. A lo largo de los años, he implementado este circuito en diversos proyectos, y sigo sorprendido por su adaptabilidad. Aquí hay algunas de las aplicaciones más interesantes:

⏯️ Sistemas de Audio Portátiles

El bajo consumo de energía y la capacidad de operar con baterías hacen de este circuito el perfecto para altavoces portátiles, radios DIY y sistemas de audio para acampar. En un proyecto reciente, construí un altavoz Bluetooth usando dos baterías 18650 y un módulo Bluetooth barato. El resultado fue un sistema con más de 10 horas de reproducción continua y excelente calidad de sonido.

👨‍🔧 Proyectos Educativos

La simplicidad de este circuito lo hace ideal para talleres y clases de electrónica. En mis clases, uso este proyecto para introducir conceptos como amplificación de audio, acoplamiento capacitivo y clases de amplificadores. Los estudiantes pueden montar el circuito en menos de una hora y ver resultados inmediatos, lo que es extremadamente motivador.

🎸 Instrumentos Musicales Simples

Con algunas modificaciones, este circuito puede usarse como un pequeño amplificador para guitarras, teclados u otros instrumentos musicales. La adición de un circuito de distorsión simple antes de la etapa de amplificación puede transformarlo en un pequeño amplificador para practicar, ideal para músicos que necesitan algo portátil y de bajo costo.

🗣️ Sistemas de Intercomunicación

La calidad de sonido y la simplicidad del circuito lo hacen ideal para sistemas de intercomunicación caseros o para proyectos de robótica que necesiten comunicación de audio. En un proyecto de robótica, usé dos de estos circuitos para crear un sistema de intercomunicación bidireccional entre dos robots, con excelente claridad y alcance.

🎶 Mejora de Audio en Proyectos Existentes

Muchos proyectos electrónicos tienen salidas de audio de baja calidad. Este circuito puede añadirse fácilmente para mejorar significativamente la calidad de sonido de computadoras antiguas, consolas de videojuegos retro o sistemas de alarma. Recientemente, modifiqué una computadora antigua añadiendo este amplificador a la salida de audio interna, transformando el sonido débil y distorsionado en algo claro y agradable.

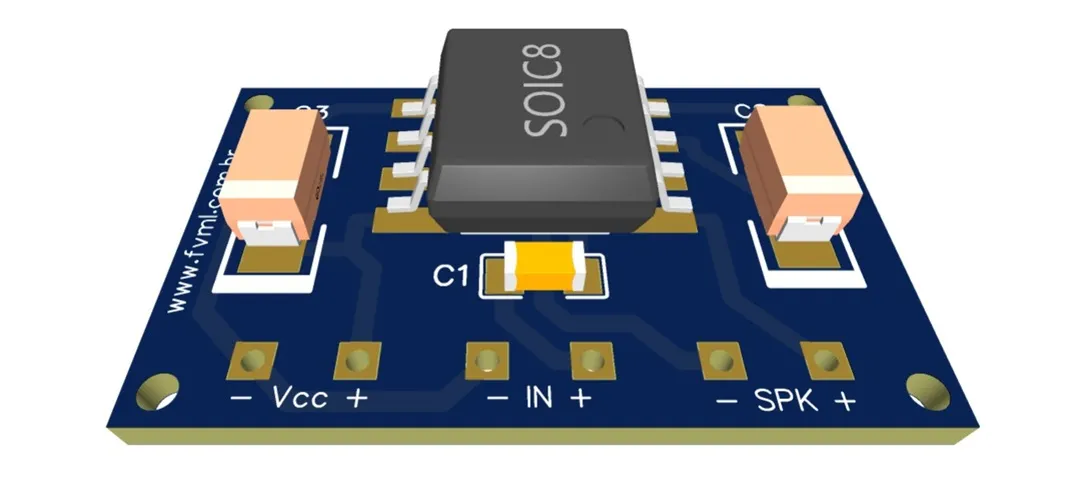

🖨️ Placa de Circuito Impreso (PCB)

Para facilitar tu montaje, hemos puesto a tu disposición los archivos de la Placa de Circuito Impreso (PCB) diseñada específicamente para este ecualizador. El PCB fue cuidadosamente planificado para minimizar interferencias y garantizar la máxima calidad de la señal.

Los archivos están disponibles en formatos GERBER, PDF y PNG, cubriendo todas tus necesidades, ya sea para un montaje casero o para enviar a una fabricación profesional. El diseño del PCB sigue las mejores prácticas de diseño de circuitos de audio, con pistas debidamente dimensionadas y posicionamiento estratégico de los componentes.

📥 Enlace de Descarga Directa

Para descargar los archivos necesarios para montar el circuito electrónico, simplemente haz clic en el enlace directo proporcionado a continuación:

🎓 Conclusión: El Equilibrio Perfecto entre Simplicidad y Rendimiento

A lo largo de esta guía, hemos explorado el amplificador HI-FI basado en el CI HT82V739. Queda claro por qué se ha vuelto tan popular: alcanza un equilibrio perfecto entre simplicidad y alto rendimiento.

Lo que más me impresiona es que, con solo cuatro componentes externos, hemos construido un amplificador con calidad excepcional, bajo consumo y gran versatilidad. Esta es la esencia de un buen diseño electrónico.

Como profesor e ingeniero, veo este proyecto como un excelente punto de partida para principiantes, pero también como un desafío fructífero para los experimentados, gracias a las posibilidades de modificación.

Espero que esta guía te haya dado no solo la información técnica, sino también la inspiración para experimentar y crear. La verdadera magia está en entender los principios y aplicarlos con creatividad.

Te animo a que montes el circuito, pruebes configuraciones y compartas tus descubrimientos. La próxima gran innovación puede comenzar con este proyecto simple y tu curiosidad.
