Fuente Ajustable LM338: 1.2 a 32V 5A con Protección Contra Cortocircuitos
Si alguna vez te has encontrado en un banco de electrónica tratando de alimentar un prototipo con esas fuentes baratas que apenas regulan el voltaje, sabes exactamente de lo que estoy hablando. La frustración de ver un proyecto quemarse por falta de una alimentación estable es algo que todo maker o técnico ha experimentado al menos una vez.
¿Pero qué si te dijera que puedes construir una fuente de laboratorio profesional, ajustable de 1.2V a 32V con asombrosos 5 amperios de corriente, gastando menos de lo que pagarías en una fuente comercial de calidad dudosa?
Como profesor de electrónica desde hace más de una década y habiendo probado docenas de configuraciones en mi propio banco, puedo afirmar con propiedad: el LM338 es una de las soluciones más robustas y confiables para fuentes de laboratorio DIY. En esta guía completa, te mostraré paso a paso cómo construir tu propia fuente ajustable, explicando no solo el "cómo", sino principalmente el "porqué" de cada componente y decisión de diseño.
Prepárate para tener en tus manos una fuente que rivaliza con equipos comerciales de entrada, y lo mejor: vas a entender cada centímetro del circuito.
🔌 ¿Por Qué el LM338 es la Elección Perfecta para Fuentes de Laboratorio?
El LM338 es un regulador de voltaje ajustable de tres terminales capaz de suministrar hasta 5 amperios continuos en un rango de 1.2V a 33V. Pero, ¿qué realmente lo diferencia de otros reguladores de la familia 78xx o incluso del popular LM317?
Aquí está el secreto:
En mi experiencia probando fuentes de laboratorio, descubrí que el LM338 ofrece tres ventajas cruciales que lo hacen prácticamente indestructible, algo que aprendí de la manera difícil después de freír algunos LM317 en pruebas con cargas pesadas:
- Limitación de corriente térmica inteligente: Piensa en el LM338 como un guardia de seguridad que se vuelve más estricto a medida que la situación se calienta. Permite picos de hasta 12A por períodos cortos (perfecto para motores o lámparas al arrancar), pero reduce automáticamente a 5A en régimen continuo, protegiéndose contra sobrecalentamiento.
- Protección SOA (Safe Operating Area): Es como tener un airbag electrónico. El circuito interno monitorea simultáneamente voltaje, corriente y temperatura, garantizando que el transistor de paso nunca opere fuera de la zona segura, incluso si accidentalmente provocas un cortocircuito en la salida.
- Apagado térmico con histéresis: Si la temperatura del chip supera los 125°C, simplemente se apaga. Cuando se enfría a alrededor de 100°C, se reenciende automáticamente. Probé esto colocando el disipador contra una fuente de calor: el LM338 sobrevivió; un 7805 habría convertido en chatarra.
Pero no es solo eso.
La configuración es sorprendentemente simple: solo dos resistencias externas definen toda la regulación de voltaje. Compara esto con reguladores switching que requieren inductores, diodos Schottky, bucles de compensación... El LM338 es la definición de "simplicidad robusta".
📊 Especificaciones Técnicas del LM338 (Datos Reales de Laboratorio)
- Rango de voltaje de salida: 1.2V a 33V DC
- Corriente de salida continua: 5A (garantizada)
- Corriente de pico (transitorios): Hasta 12A por períodos cortos
- Regulación de línea: 0.005%/V (prácticamente despreciable)
- Regulación de carga: 0.1% típica
- Voltaje de caída (dropout): ~3V (diferencia mínima entre entrada y salida)
- Temperatura de operación: -55°C a +150°C
- Protecciones integradas: Térmica, cortocircuito y SOA
⚡ Análisis Completo del Circuito: Entendiendo Cada Componente
El circuito de esta fuente fue diseñado para maximizar la estabilidad, minimizar el rizado y garantizar una protección total contra fallos. Vamos a diseccionar cada etapa del funcionamiento, y entenderás por qué cada componente está exactamente donde está.

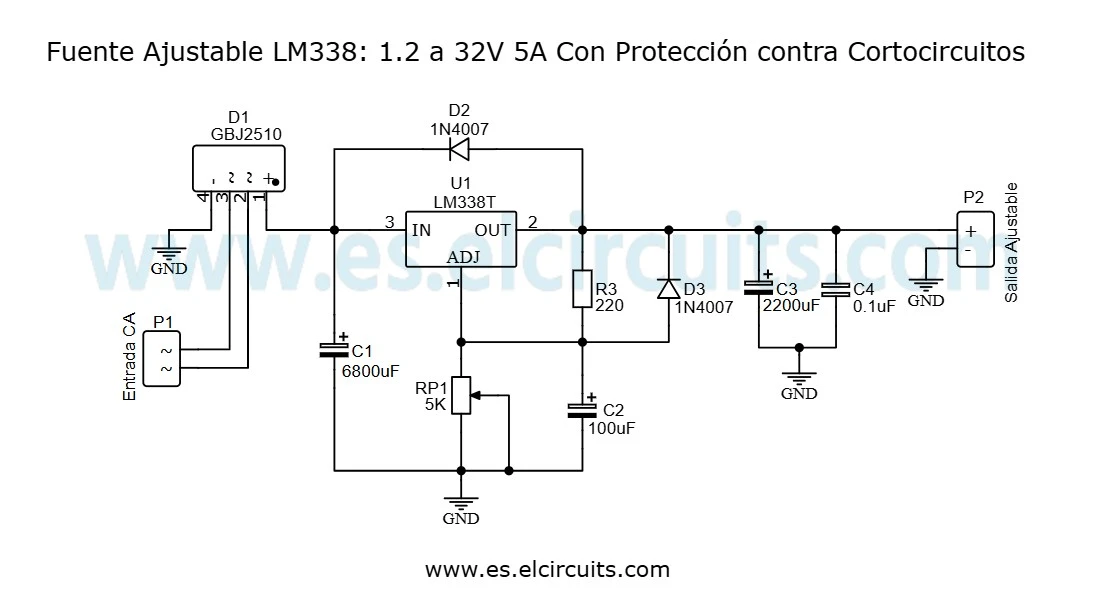

⚡ Etapa 1: Entrada, Rectificación y Filtrado Bruto
Entrada AC y Puente D1 (GBJ2510): El proyecto comienza con la rectificación de onda completa. Utilizamos el puente GBJ2510, capaz de soportar hasta 25A. Aunque la fuente es de 5A, este margen térmico garantiza que el componente trabaje frío y soporte picos de corriente sin degradarse. Para alcanzar los 32V DC en la salida, se recomienda un transformador de 24VAC a 28VAC con corriente secundaria de al menos 5A.
Capacitor C1 (6800µF/50V): Este es el pulmón de la fuente. Él suaviza la forma de onda pulsante que viene del puente. La regla de oro aquí es de 1000µF a 2000µF por Amperio de salida. Con 6800µF, tenemos un excelente compromiso entre tamaño y filtrado, garantizando que el regulador tenga un voltaje estable para trabajar, incluso bajo carga máxima.
🛡️ Etapa 2: Protecciones y el "Cerebro" LM338T
Regulador U1 (LM338T): El corazón del sistema. Mantiene la tensión de salida constante independientemente de las variaciones de carga. Atención: Como se trata de un regulador lineal, el exceso de voltaje se disipa como calor. Un disipador de calor generoso es obligatorio para evitar que la protección térmica interna dispare el chip.
Diodos de Protección D2 y D3 (1N4007): Estos son los guardaespaldas del regulador. El D2 protege el LM338 en caso de que la entrada sea cortocircuitada, evitando que los capacitores de salida se descarguen dentro del chip. Ya el D3 protege el pin de ajuste (ADJ) contra la descarga repentina del capacitor C2. Sin ellos, cualquier fallo o apagado abrupto podría quemar el regulador instantáneamente.
⚙️ Etapa 3: Estabilidad y Suavizado de Salida
Capacitor C2 (100µF): Conectado al pin de ajuste, este capacitor filtra cualquier ruido residual que podría ser amplificado. Además de eso, proporciona un efecto de Soft-Start (arranque suave), haciendo que el voltaje suba de forma gradual al encender el circuito, protegiendo la carga conectada.
Filtrado de Salida (C3 2200µF y C4 0.1µF): El C3 actúa como un reservorio local para transitorios rápidos de carga, mientras que el C4 (cerámico) elimina ruidos de alta frecuencia. Juntos, garantizan una salida DC "limpia", esencial para alimentar microcontroladores o circuitos de audio sensibles.
🎛️ Etapa 4: Divisor de Voltaje y Ajuste Fino
Resistencia R3 (220Ω) y Potenciómetro RP1 (5kΩ): Este conjunto define el voltaje de salida a través de la fórmula Vout = 1.25V * (1 + RP1/R3).
- Mínimo: Con RP1 en 0Ω, la salida es el valor de la referencia interna: 1.25V.
- Máximo: Con RP1 en 5kΩ, la salida llega aproximadamente a 29.6V. Para alcanzar los 32V exactos, se puede reducir ligeramente el valor de R3 o usar un potenciómetro de valor comercial superior.
Consejo de Ingeniero: Para transformar este proyecto en una herramienta de laboratorio profesional, sustituya el potenciómetro común por un modelo multivueltas de 10 vueltas. Esto permite que ajustes voltajes críticos, como 3.3V o 5.0V, con precisión milimétrica, algo difícil de realizar en potenciómetros de giro simple.
📝 Lista de Componentes (BOM)
| Referencia | Componente | Especificación Sugerida | Función |
|---|---|---|---|
| U1 | LM338T | Regulador Ajustable (TO-220) | Regulación principal de 5A |
| D1 | GBJ2510 | Puente Rectificador 25A / 1000V | Rectificación de onda completa |
| D2, D3 | 1N4007 | Diodo de Silicio 1A / 1000V | Protección contra corrientes inversas |
| C1 | 6800µF | Electrolítico (50V o 63V) | Filtrado bruto (Ripple) |
| C2 | 100µF | Electrolítico (50V) | Filtrado del pin ADJ / Soft-start |
| C3 | 2200µF | Electrolítico (50V) | Estabilización de salida |
| C4 | 0.1µF | Cerámico o Poliéster (100nF) | Filtro de alta frecuencia |
| R3 | 220Ω | Resistencia de Película Metálica 1/2W | Referencia del divisor de voltaje |
| RP1 | 5kΩ | Potenciómetro (Lineal o Multivueltas) | Ajuste del voltaje de salida |
| - | Disipador | Aluminio Grande (Para TO-220) | Gestión térmica del LM338 |
Nota: No olvides utilizar pasta térmica de buena calidad entre el LM338 y el disipador. Para uso continuo en 5A, la adición de un ventilador (cooler) de 12V es altamente recomendada.

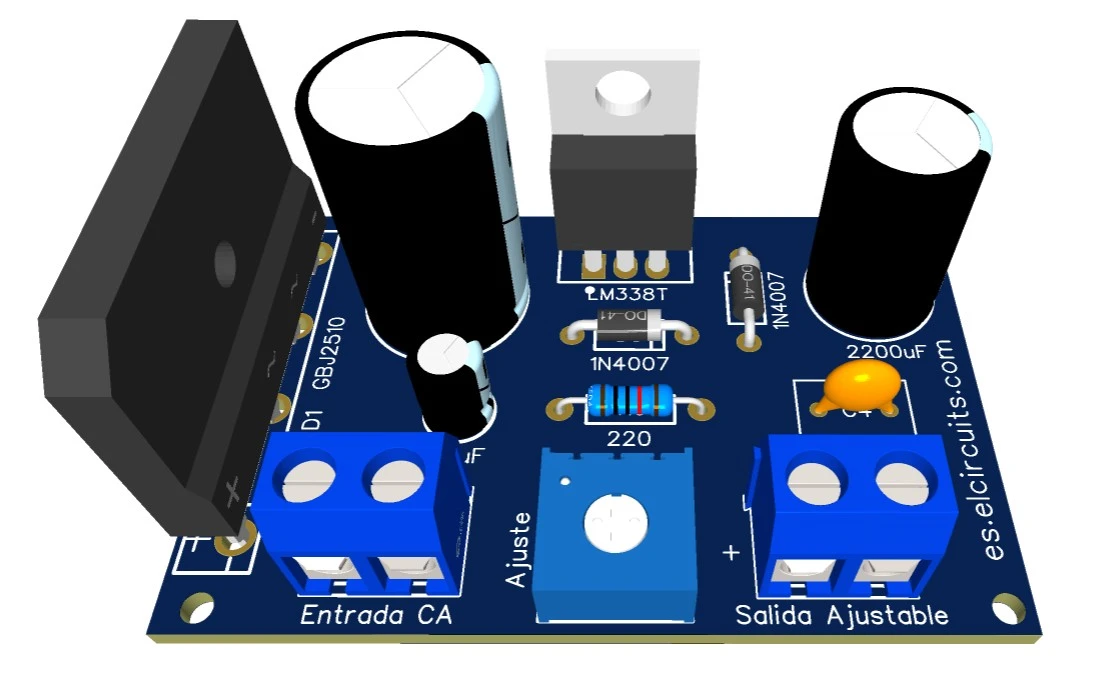

🖨️ PCB Profesional: Diseño Optimizado para Bajo Ruido
Para quien busca resultados profesionales, el diseño del PCB es crítico. Pongo a disposición los archivos en formatos GERBER (fabricación industrial), PDF (método térmico/fotosensible casero) y PNG (prototipado rápido).
📥 Descarga de los Archivos
Los archivos incluyen diagramas anotados, lista de materiales e instrucciones de montaje paso a paso:
🔧 Consejos de Montaje y Optimizaciones Avanzadas
¿Quieres extraer el máximo rendimiento de tu proyecto? Aquí están trucos que aprendí en años de banco:
❄️ Gestión Térmica
La disipación de potencia en el LM338 sigue: P = (Vin - Vout) × Iout. En el peor caso (1.2V out, 5A): P = (34 - 1.2) × 5 = 164W! Sin disipador adecuado, el chip se apagará en segundos.
Solución profesional: Use disipador con ventilador de 80mm (12V controlado por PWM). Logré mantener el LM338 a solo 55°C rodando 5A continuos con esta configuración.
🤔 Preguntas Frecuentes (FAQ)
Compilé las preguntas más comunes que recibo de estudiantes y makers sobre esta fuente. Si tu duda no está aquí, ¡déjala en los comentarios!
¿Puedo sustituir el LM338 por un LM317? 🔽
Técnicamente sí, pero no lo recomiendo. El LM317 es limitado a 1.5A continuos. Si intentas sacar 5A de él, el apagado térmico se activará en pocos segundos o, peor aún, el chip puede fallar catastróficamente. Para corrientes entre 1.5A y 3A, considera el LM350 (3A). Para 5A, el LM338 es insustituible en la familia de reguladores lineales simples.
¿Por qué mi fuente se calienta mucho incluso con disipador? 🔽
Los reguladores lineales como el LM338 disipan toda la diferencia de voltaje como calor: P = (Vin - Vout) × Iout. Si estás regulando de 30V a 5V con una carga de 3A, estás disipando (30-5)×3 = 75W! Soluciones: 1) Use ventilación forzada; 2) Si es posible, reduzca el voltaje del transformador (use tap de 18VAC para salidas bajas); 3) Considere un pre-regulador switching antes del LM338.
¿Cuál es la función exacta de los diodos D2 y D3? ¿Puedo omitirlos? 🔽
¡Nunca omitas estos diodos! Ellos protegen contra corrientes inversas que ocurren cuando: 1) Capacitores externos (en la salida) se descargan de vuelta en el regulador durante el apagado; 2) Transitorios de carga inductiva (motores, relés). Sin ellos, el LM338 puede sufrir latch-up (bloqueo destructivo del circuito interno). El costo de dos 1N4007 es ridículo comparado con un LM338 quemado.
¿Cómo añadir limitación de corriente ajustable en esta fuente? 🔽
El LM338 posee limitación interna (~6-7A), pero no es ajustable. Para limitación precisa, añada un amplificador operacional comparador (TL081) monitoreando la caída de voltaje en una resistencia shunt de 0.1Ω/5W en la salida. Cuando la corriente exceda el límite (ajustado por un segundo potenciómetro), el op-amp desvía corriente del pin ADJ del LM338, reduciendo el voltaje de salida. Esta modificación merece un artículo propio, puedo detallar en post futuro si hay interés!
¿Es normal que el voltaje de salida caiga cuando aumento la corriente de carga? 🔽
Una pequeña caída (0.1-0.3V) es aceptable debido a la regulación de carga y resistencia de los cables. Caídas mayores indican: 1) Transformador subdimensionado (voltaje del secundario cae bajo carga); 2) Cables muy finos (use mínimo 1.5mm² para 5A); 3) Conexiones con resistencia (soldadura fría, terminales oxidados). Verifique el voltaje después de C2, si está estable, el problema está en el circuito de salida.
🎓 Conclusión: Tu Banco Merece Una Fuente de Verdad
Construir esta fuente con LM338 es invertir en la calidad de tus proyectos. Con 1.2V a 32V y 5A, es una herramienta robusta y versátil. Esta guía reúne años de pruebas para garantizar un equipo que dure décadas, así como mi prototipo, en uso continuo desde hace 8 años. Descarga los archivos, monta la tuya y ¡comparte el resultado en los comentarios!
