¡Hola, entusiasta de la electrónica y el audio de alta fidelidad!

Si te encantó nuestro proyecto de ecualizador de 3 bandas, prepárate para una evolución impresionante. Hoy, presentamos el proyecto definitivo para el control de sonido: un ecualizador gráfico activo de 5 bandas, utilizando el mismo y versátil CI LF353. Este circuito eleva tu control a un nuevo nivel, permitiéndote ajustar finamente las frecuencias graves (bass), medios-graves (low-mid), medios (mid), medios-agudos (high-mid) y agudos (treble), ofreciendo un poder sin precedentes sobre la sonoridad de tu sistema.

El corazón de este proyecto sigue siendo el LF353, un amplificador operacional JFET de altísimo rendimiento, celebrado por su ancho de banda excepcional, bajísimo ruido y capacidad de preservar la pureza de la señal de audio. Con la adición de dos bandas de frecuencia más, ahora puedes corregir deficiencias acústicas del ambiente, realzar detalles específicos de instrumentos o simplemente moldear el sonido exactamente como siempre has soñado.

💡 Consejo del Profesor: La gran ventaja de los amplificadores operacionales con entrada JFET, como el LF353, es su altísima impedancia de entrada (10¹²Ω). Esto significa que el circuito del ecualizador prácticamente no "carga" la fuente de la señal (tu equipo de sonido, instrumento, etc.), garantizando que el audio llegue al circuito con máxima integridad y sin pérdidas de calidad. ¡Piensa en ello como un "oído" electrónico perfecto!

⚙️ Características Técnicas del CI LF353

Las razones para elegir el LF353 siguen siendo las mismas, siendo la columna vertebral para un audio de alta calidad:

  • Tensión de Offset Ajustada Internamente: 10 mV
  • Baja Corriente de Polarización de Entrada: 50pA
  • Baja Tensión de Ruido de Entrada: 25 nV/√Hz
  • Baja Corriente de Ruido de Entrada: 0.01 pA/√Hz
  • Ancho de Banda de Gancho: 4 MHz
  • Alta Tasa de Subida (Slew Rate): 13V/μs
  • Baja Corriente de Alimentación: 3.6 mA
  • Alta Impedancia de Entrada: 10¹²Ω
  • Baja Distorsión Armónica Total: ≤0.02%
  • Bajo Ruido 1/f: 50 Hz
  • Tiempo de Establecimiento Rápido (0.01%): 2 μs

🎓 Profundizando el Conocimiento: La tasa de subida (slew rate) de 13V/μs es crucial para el audio de alta fidelidad. Determina qué tan rápido puede responder el amplificador a cambios abruptos en la señal, como el ataque de una conga o el "pluck" de una cuerda de guitarra. Una alta tasa de subida garantiza que estos transitorios se reproduzcan con claridad y precisión, sin distorsión.

🛠️ Funcionamiento del Circuito Ecualizador de 5 Bandas

Nuestro ecualizador de 5 bandas expande el concepto anterior, utilizando múltiples CIs LF353 para crear filtros activos independientes para cada banda de frecuencia. La "magia" continúa en los capacitores y resistencias, que ahora se calculan para definir cinco puntos de corte precisos, cubriendo de forma más granular todo el espectro audible.

Este proyecto es un ecualizador gráfico con 5 bandas de control, con frecuencias de corte estratégicamente elegidas en: 100Hz, 330Hz, 1kHz, 3.3kHz y 10kHz. Estos puntos ofrecen un control mucho más detallado:

  • 100Hz: Controla los sub-graves y el "punch" de los bombos y bajos.
  • 330Hz: Responsable de la "corporeidad" de los sonidos, evitando que los graves suenen apagados o que los medios suenen "cajonudos".
  • 1kHz: La banda central de la inteligibilidad de la voz humana y de muchos instrumentos.
  • 3.3kHz: Define la presencia y la claridad de voces, guitarras y platillos de batería.
  • 10kHz: Añade brillo, "aire" y definición a los sonidos finales, como armónicos de cuerdas y el "sizzle" de los platillos.

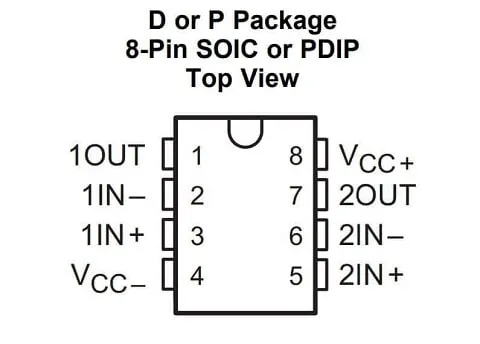

Fig. 2 - Pinout del CI LF353, configuración de pines

Para este proyecto de 5 bandas, serán necesarios dos CIs LF353 (o equivalentes como el TL072, que también posee dos op-amps por CI), totalizando 4 amplificadores. Cada banda usará un amplificador, y el cuarto se usará como etapa de salida buffer, garantizando una baja impedancia de salida y protección para el circuito siguiente. Sustitutos como LM1558, RC4558 o LM358 pueden ser usados, pero el LF353 sigue siendo la elección premium para audio.

La tensión de alimentación recomendada continúa entre ±11V y ±15V, con soporte máximo de ±18V. El consumo de corriente será un poco mayor debido al segundo CI, pero aún permanece bastante eficiente.

🔧 Consejo de Montaje: La configuración en cascada (un filtro tras otro) es fundamental. La señal de audio pasa por cada etapa de filtro, y cada potenciómetro ajusta la ganancia (atenuación o realce) de su respectiva banda de frecuencia. La etapa final (buffer) garantiza que la señal ecualizada se entregue a la salida con fuerza y claridad, sin ser afectada por la carga del siguiente equipo (amplificador, mezcladora, etc.).

🔌 Diagrama Esquemático del Circuito

En la Figura 3 a continuación, presentamos el esquema conceptual del circuito ecualizador de 5 bandas. Recuerda usar los archivos de tu propio proyecto para el montaje. Los archivos para descargar están disponibles en la sección al final de este artículo.

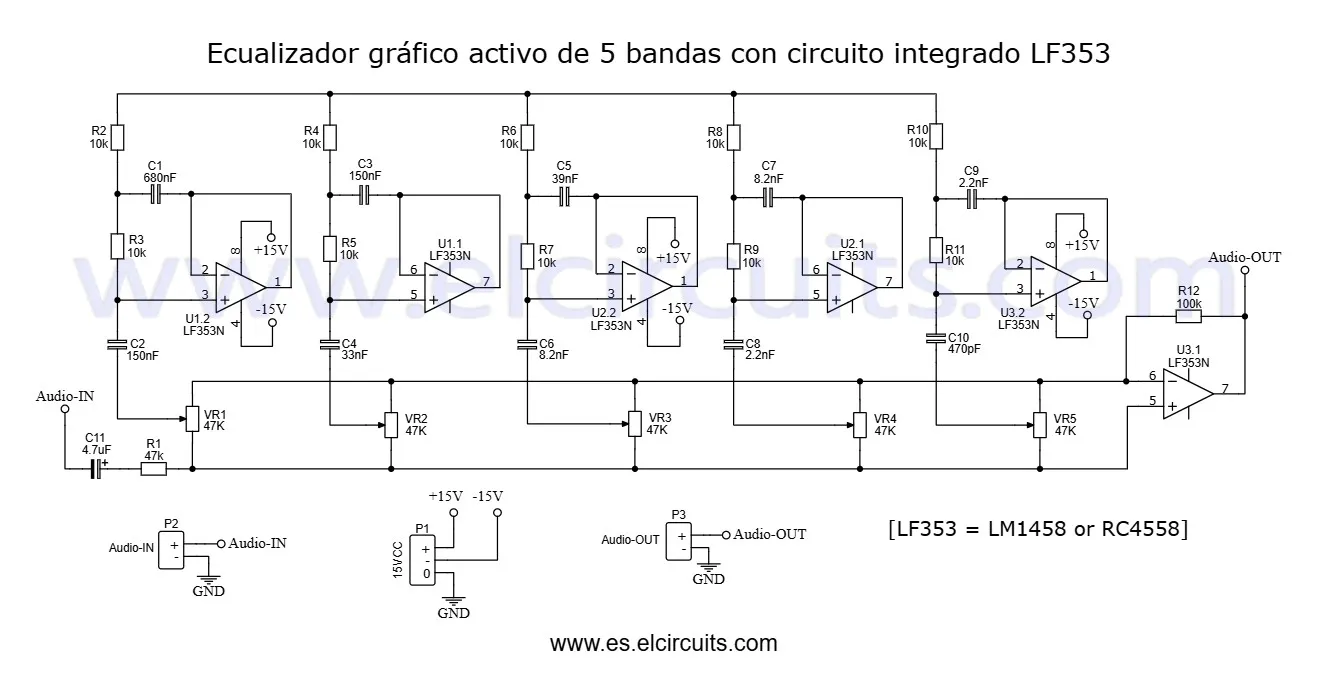

Fig. 3 - Esquema Conceptual del Ecualizador Gráfico Activo de 5 Bandas con CI LF353

💡 Ideas para tu Próximo Proyecto

¿Te gustó este proyecto? ¡Entonces te encantará explorar otros circuitos que hemos preparado. ¡Cada uno con sus particularidades y aplicaciones ideales!

🛠️ Lista de Componentes

Para montar tu ecualizador de 5 bandas, necesitarás los siguientes componentes:

  • U1, U2, U3 .... Circuito integrado LF353
  • R1 .................. Resistor de 47K (amarillo, violeta, naranja, dorado)
  • R2 a R11 ...... Resistor de 10K (marrón, negro, naranja, dorado)
  • R12 ................ Resistor de 100K (marrón, negro, amarillo, dorado)
  • C1 ................... Condensador de poliéster de 680nF
  • C2, C3 ............ Condensador de poliéster de 150nF
  • C4 ................... Condensador de poliéster de 33nF
  • C5 ................... Condensador de poliéster de 39nF
  • C6, C7 ............ Condensador de poliéster de 8.2nF
  • C8, C9 ............ Condensador de poliéster de 2.2nF
  • C10 ................. Condensador de poliéster de 470pF
  • C11 ................. Condensador electrolítico de 4.7uF
  • VR1 a VR5 ... Potenciómetro de 47K
  • P1 ................... Conector de borne de tornillo tipo 5mm 3 pines
  • P2, P3 ............. Conector de borne de tornillo tipo 5mm 2 pines
  • Otros ............. PCB, estaño, cables, etc.

🔍 Consejo del Experto: Para resultados profesionales, invierte en potenciómetros de buena calidad y con curva logarítmica (tipo "A"). Ofrecen una respuesta más natural al oído humano para aplicaciones de volumen y tono. Usa resistores de película de metal (1% de tolerancia) y condensadores de poliéster o polipropileno para garantizar una respuesta en frecuencia precisa y menor distorsión.

🖨️ Placa de Circuito Impreso (PCB)

Para facilitar tu montaje, los archivos de la Placa de Circuito Impreso (PCB) para el ecualizador de 5 bandas están disponibles. El diseño fue creado para acomodar los componentes adicionales, minimizando el ruido y las interferencias entre las pistas de audio.

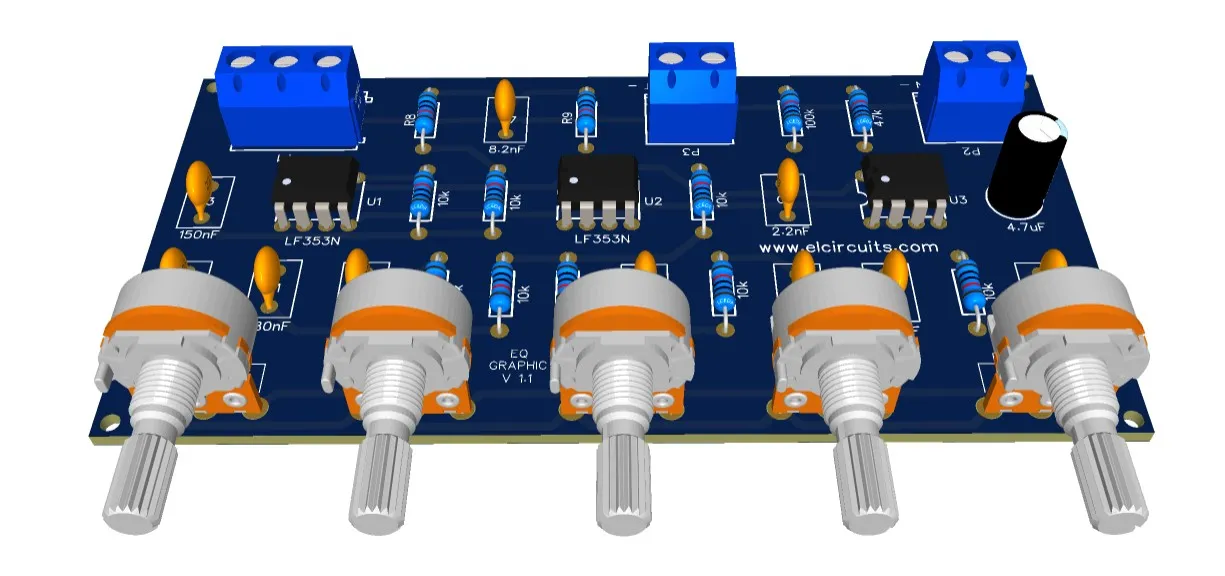

Fig. 4 - PCI Ecualizador Gráfico Activo 5 Bandas CI LF353: Proyecto Completo

Los archivos están disponibles en los formatos GERBER, PDF y PNG, listos para fabricación o montaje casero. El diseño del PCB sigue las mejores prácticas para circuitos de audio, con pistas de señal y alimentación debidamente separadas y tierra en estrella para evitar bucles de tierra.

📥 Enlace de Descarga Directa

Para descargar los archivos necesarios para montar el circuito electrónico, simplemente haz clic en el enlace directo proporcionado a continuación:

🔧 Guía de Montaje y Prueba

El proceso de montaje es similar al del proyecto de 3 bandas, pero con algunos pasos adicionales:

  1. Inserta los componentes más pequeños: Comienza soldando los resistores y diodos (si los hay). Verifica la orientación de los componentes polarizados.
  2. Soldadura de los condensadores: Instala los condensadores de poliéster y electrolíticos, prestando mucha atención a la polaridad.
  3. Instala los zócalos para los CIs: Es altamente recomendable usar zócalos para los dos LF353. Esto facilita la sustitución y protege los CIs durante la soldadura.
  4. Instala los potenciómetros: Posiciona los 5 potenciómetros como se indica en el diseño del panel frontal.
  5. Conectores de alimentación y señal: Instala los conectores de borne para entrada/salida de señal y alimentación.
  6. Inserta los CIs LF353: Una vez que la soldadura se enfríe, inserta los CIs en los zócalos, verificando la orientación correcta (generalmente una muesca o punto indica el pin 1).
  7. Inspección visual: Verifica todas las conexiones, posibles cortocircuitos o soldaduras frías.
  8. Prueba inicial: Conecta una fuente de alimentación simétrica (±12V recomendado) sin señal de entrada y verifica que no haya calentamiento anormal en los CIs.
  9. Prueba con señal: Aplica una señal de audio y prueba el funcionamiento de cada una de las 5 bandas individualmente.

⚠️ Alerta de Seguridad: Siempre desconecta la alimentación antes de manipular el circuito. Usa una fuente de alimentación simétrica con limitación de corriente para proteger los CIs durante las pruebas iniciales. Al soldar, trabaja en un ambiente bien ventilado y usa el equipo de protección adecuado.

🎵 Aplicaciones y Posibilidades

Tu nuevo ecualizador activo de 5 bandas abre un universo de posibilidades para el control de audio:

🎸 Instrumentos Musicales

  • Perfecto para luthiers y músicos que desean crear un circuito de tono personalizado para guitarras, bajos y teclados, con un control mucho más fino sobre el timbre.

🔊 Sistemas de Sonido Domésticos

  • Ideal para corregir deficiencias acústicas específicas de tu sala de estar, adaptando la respuesta en frecuencia de tus altavoces con precisión quirúrgica.

🎧 Estudios Caseros y Producción Musical

  • Una herramienta poderosa para ajustar el sonido durante las grabaciones o en la mezcla final. Úsalo para dar más "presencia" a una voz, cortar la "barro" de un bajo o añadir "brillo" a una pista de platillos.

📡 Sistemas de PA y Sonorización

  • Puede ser integrado en sistemas de sonido para eventos pequeños o iglesias, permitiendo ajustes finos para compensar las características acústicas del ambiente.

💡 Consejo del Profesor: Para experimentar con los efectos del ecualizador, prueba estas configuraciones iniciales: para un sonido "en V" (graves y agudos realzados, popular en algunos estilos musicales), aumenta los controles de 100Hz y 10kHz y atenúa ligeramente el de 1kHz. Para un sonido más "cálido" y amigable con las voces, realza las bandas de 330Hz y 1kHz. ¡Recuerda: el oído es el juez final!

    🤔 Preguntas Frecuentes (FAQ)

    Para asegurar que tu proyecto sea un éxito, hemos compilado algunas de las preguntas más comunes sobre este tema. ¡Confíralas!

    ¿Cuántos CIs LF353 son necesarios para el ecualizador de 5 bandas? 🔽

    Para el ecualizador de 5 bandas, necesitarás tres CIs LF353. Cada LF353 contiene dos amplificadores operacionales (op-amps). Cinco bandas requieren cinco op-amps, y uno más es necesario para la etapa de salida buffer, totalizando seis op-amps. Por lo tanto, tres CIs LF353 (3x2=6 op-amps) son suficientes.

    ¿Cuál es la función de las dos nuevas bandas de frecuencia (330Hz y 3.3kHz)? 🔽

    ¡Excelente pregunta! La banda de 330Hz (medios-graves) es crucial para dar "cuerpo" y "peso" a los sonidos, controlando la sonoridad de las cajas de guitarra, la "presencia" de una voz o evitando que los graves suenen "sueltos". La banda de 3.3kHz (medios-agudos) es donde reside la "inteligibilidad" y la "presencia" de muchos instrumentos. Ajustar esta banda puede hacer que una voz se destaque en la mezcla o darle más "ataque" a una batería. Estas dos bandas ofrecen un control que el ecualizador de 3 bandas simplemente no podía alcanzar.

    ¿Es posible convertir este ecualizador mono en estéreo? 🔽

    Sí, es totalmente posible, pero requerirá el doble de componentes. Necesitarás construir un circuito idéntico para el canal derecho y otro para el canal izquierdo. Esto significa usar el doble de CIs, resistores, condensadores y, crucialmente, potenciómetros dobles (dos potenciómetros en un solo eje, uno para cada canal) para que puedas ajustar ambos canales simultáneamente con una sola perilla. El diseño del PCB también deberá ser adaptado para acomodar todos los componentes adicionales.

    ¿Cuál es la mejor tensión de alimentación para este ecualizador? 🔽

    La tensión de alimentación recomendada continúa entre ±11V y ±15V. Una fuente simétrica de ±12V es ideal para la mayoría de las aplicaciones, ofreciendo un buen equilibrio entre rendimiento (headroom) y consumo de energía. El CI soporta hasta ±18V máximo, pero tensiones más altas pueden generar más calor sin necesariamente mejorar la calidad del audio de forma perceptible.

    🎓 Conclusión y Próximos Pasos

    ¡Felicidades! Con este proyecto, ahora posees un ecualizador activo de 5 bandas de alta calidad, una herramienta extremadamente versátil y poderosa para cualquier entusiasta del audio. Este proyecto no solo ofrece un control sin precedentes sobre el sonido, sino que también representa un excelente aprendizaje sobre el diseño de circuitos de audio, filtros activos y procesamiento de señales.
