¿Qué es una Direct Box (DI)? Funcionamiento e Impedancia Explicados

Hola, colegas técnicos de sonido, operadores de audio y estudiantes.

Si alguna vez se han enfrentado al deterioro de la integridad de la señal en instrumentos de alta impedancia al recorrer largas distancias, o han enfrentado lazos de tierra manifestados como zumbidos de baja frecuencia (50/60Hz), han sido testigos en la práctica de la necesidad de una Caja Directa (DI).

Desde el punto de vista de la ingeniería, la DI no es meramente un adaptador, sino una interfaz de impedancia crítica. Resuelve problemas fundamentales de teoría de circuitos: el acoplamiento de impedancia para maximizar la transferencia de tensión, la conversión de señales desbalanceadas a balanceadas (diferenciales) para el rechazo de ruido en modo común (CMRR), y el aislamiento galvánico.

 En este análisis técnico, disecaremos la física detrás de las DIs, diferenciando la topología pasiva (transformadores) de la activa (circuitos integrados). La clase ha comenzado.

🤔 ¿Qué es una Caja Directa (DI)?

Una Caja Directa (Inyección Directa) es un dispositivo de conversión de impedancia y balanceo de señal. Su función primaria es transformar una señal de alta impedancia (Z_in elevada, típicamente en el rango de kΩ a MΩ) y desbalanceada (asimétrica), en una señal de baja impedancia (Z_out baja, típicamente <600Ω) y balanceada (simétrica).

¿Cómo Funciona la Física de este Acoplamiento?

Instrumentos con pastillas pasivas (como guitarras) generan una fuerza electromotriz con alta impedancia interna. Al conectarlos directamente a cables largos, la capacitancia parásita del cable forma un filtro paso bajo con la impedancia de salida del instrumento, atenuando los agudos. Además, la entrada de la mesa de mezclas espera señales de baja impedancia.

La DI actúa como un "buffer", presentando una alta impedancia al instrumento (para no cargarlo) y entregando una baja impedancia a la mesa, permitiendo que la señal viaje cientos de metros sin pérdidas audibles de frecuencia.

Es un componente indispensable para garantizar la integridad de la señal en estudios y sonorización profesional (PA), asegurando el rechazo de interferencias electromagnéticas.

🛠️ Fundamentos de Operación y Construcción

La arquitectura de una DI de calidad se basa en principios físicos rigurosos para garantizar la inmunidad al ruido. Analicemos los dos pilares constructivos:

1. La Carcasa Metálica (Blindaje Electrostático)

La construcción metálica no es meramente estructural. Actúa como una Jaula de Faraday. En ambientes saturados de RF (Radio Frecuencia) y campos electromagnéticos, la carcasa metálica aterrizada desvía las corrientes de ruido inducidas a tierra, impidiendo que penetren en el circuito de audio sensible. Esto es crucial para mantener una alta relación señal-ruido (SNR).

2. El Transformador de Audio (Topología Pasiva)

En el corazón de la DI pasiva reside el transformador de audio. Basado en la ley de Faraday-Neumann-Lenz, el transformador ejecuta dos funciones vitales a través de la relación de espiras (N):

• Transformación de Impedancia: La impedancia se transforma por el cuadrado de la relación de espiras Z_p​ = N² ⋅ Z_s​. Un transformador con una relación de reducción de tensión (step-down), por ejemplo 12:1, reduce la tensión de la señal, pero baja drásticamente la impedancia de salida a valores cercanos a 150 - 300Ω, ideales para la entrada de micrófono de la mesa.
• Aislamiento Galvánico: Como no hay conexión eléctrica directa (cable a cable) entre el primario (entrada) y el secundario (salida), solo acoplamiento magnético, se crea una barrera física para corrientes continuas (CC) y ruidos de modo común. Esto es lo que efectivamente rompe los lazos de tierra ("ground loops").

🔌 Análisis del Esquema Eléctrico

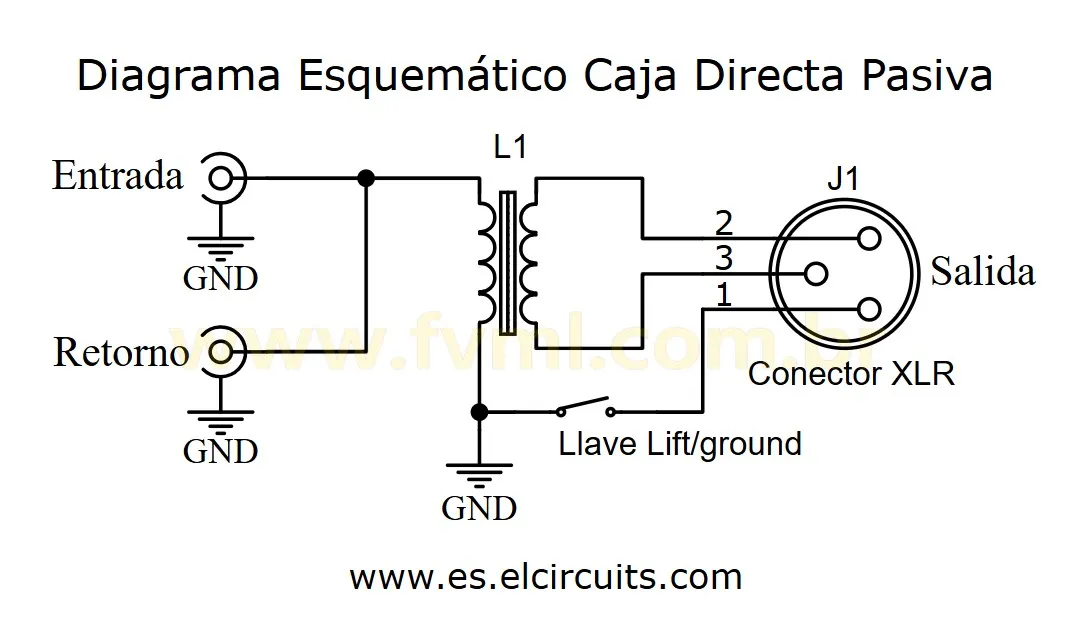

Observemos el diagrama esquemático de la Figura 2. La topología revela la simplicidad elegante y la eficacia del diseño pasivo:

1. Entrada y Thru (Bypass): La señal entra al conector P10 (Plug 1/4"). El "Thru" es una conexión en paralelo pura y directa. Permite que la señal original (alta impedancia) siga a un amplificador local (escenario), mientras que la señal procesada por la DI va a la mesa. Note que no hay buffer aquí; el uso de cables largos en la salida Thru aún puede afectar la respuesta del instrumento.
2. El Transformador: La señal atraviesa el núcleo magnético del transformador. Aquí ocurre la conversión de asimétrico a simétrico. El rechazo de modo común (CMRR) depende del balanceo perfecto de las bobinas del secundario.
3. Salida Balanceada (XLR): La señal sale por los pines 2 (caliente/+) y 3 (frío/-). La referencia de tierra (pin 1) es gestionada por el interruptor "Ground Lift", que, cuando está abierto, mantiene el aislamiento galvánico, impidiendo que diferencias de potencial de tierra entre el escenario y el PA circulen corriente por el cable de audio.

El uso de este dispositivo elimina la inadecuación de utilizar cables coaxiales de alta capacitancia (P10) en largas distancias. Al convertir a baja impedancia balanceada, la señal se vuelve lo suficientemente robusta para viajar por cables par trenzado blindado (XLR) con inmunidad a interferencias y pérdida de respuesta en frecuencia despreciable.

⚙️ Controles Técnicos y Funcionalidad

Además de la conversión, controles específicos permiten la adaptación de la DI a diferentes escenarios de ingeniería. Comprender la electrónica detrás de ellos es esencial:

• Interruptor de Atenuación (Pad): Se trata de un divisor de tensión resistivo (atenuador escalera) antes de la etapa de conversión. Su función es prevenir la saturación del núcleo magnético (en DIs pasivas) o el "clipping" de la tensión de rail (en DIs activas) cuando se someten a señales de alto nivel, como salidas de línea de teclados o preamplificadores externos. En transformadores, la saturación magnética genera distorsión armónica impar no lineal e indeseada.

• Interruptor Ground / Lift: Este interruptor interrumpe la conexión física entre la tierra del equipo de entrada (instrumento/amplificador) y la tierra de la mesa de mezclas (Pin 1 del XLR). Si hay una diferencia de potencial de tierra entre el escenario y el sistema de sonorización, una corriente circulará por el cable (lazo de tierra), induciendo ruido de 50/60Hz. Al levantar la tierra (Lift), se rompe ese camino de corriente, eliminando el ruido sin comprometer el referencial de señal balanceada.

• Interruptor Low-Cut (Filtro Paso Alto): Un filtro RC pasivo o activo que atenúa frecuencias por debajo de un punto de corte predefinido (ej: 80Hz, 18dB/octava). Su función técnica es eliminar energía sub-grave innecesaria que consume "headroom" dinámico y puede causar problemas de acoplamiento en subwoofers, además de reducir ruido de manipulación mecánica. Debe evitarse en instrumentos cuyo contenido armónico fundamental esté en ese rango, como bajos de cinco cuerdas.

🔧 Topologías: Pasiva vs. Activa

La elección entre una DI Pasiva y Activa reside en la comprensión de la impedancia de salida de la fuente sonora y las características de transferencia de energía deseadas. La regla de oro de la ingeniería es: Acoplamiento de impedancia para transferencia de potencia, y 'Bridging' (impedancia de carga >> impedancia de fuente) para transferencia de tensión.

Caja Directa Pasiva: Inducción Magnética Pura

Basada enteramente en la física de los transformadores. No requiere alimentación externa, operando exclusivamente con la energía de la señal de entrada. Es un sistema disipativo; hay pérdidas inherentes debido a la resistencia del cobre y la histéresis magnética del núcleo.

✅ Fundamentos Técnicos de la DI Pasiva:

1. Autonomía y Confiabilidad: La ausencia de componentes activos (transistores, capacitores electrolíticos) elimina fallas por agotamiento de batería o ruido térmico de semiconductores. El tiempo de vida útil es virtualmente infinito si el transformador es de calidad.
2. Headroom Dinámico para Señales Calientes: A diferencia de circuitos integrados que poseen límites rígidos de tensión de rail (ej: ±15V), un transformador de alta calidad puede lidiar con transitorios de alta tensión sin distorsión, siempre que no alcance la saturación del núcleo. Ideal para salidas de línea activas.
3. Aislamiento Galvánico Total: La separación física entre primario y secundario garantiza un aislamiento perfecto, resolviendo problemas complejos de lazo de tierra de forma pasiva.

❌ Limitaciones Técnicas de la DI Pasiva:

1. Pérdida de Inserción (Insertion Loss): Debido a la relación de espiras step-down, hay una atenuación natural en el nivel de señal (generalmente -12dB a -20dB). Para instrumentos pasivos con baja amplitud de salida, esto puede resultar en una relación señal-ruido desfavorable en la entrada del preamplificador de la mesa.
2. Respuesta en Frecuencia y Saturación: Transformadores de bajo costo sufren de respuesta irregular en frecuencias extremas (graves y agudos) debido a la inductancia y capacitancias parásitas. Además, señales muy intensas pueden saturar el núcleo, generando distorsión armónica. Transformadores de alto rendimiento (ej: Jensen, Lundahl) minimizan esto con núcleos de níquel o acero silicio de alta permeabilidad, sin embargo con un costo elevado.

Caja Directa Activa: Amplificación Operacional

Utiliza circuitos electrónicos activos (Amplificadores Operacionales o transistores de efecto de campo - FETs) para procesar la señal. Necesita una fuente de energía CC (batería, fuente o Phantom Power 48V) para polarizar los componentes.

✅ Fundamentos Técnicos de la DI Activa:

1. Buffer de Alta Impedancia: La etapa de entrada de una DI activa presenta una impedancia de entrada extremadamente alta (MΩ) y capacitancia de entrada baja. Esto forma un "buffer" ideal para pastillas pasivas, garantizando que la resonancia de la pastilla no se amortigüe ("loaded down"), preservando todo el espectro armónico agudo y el "brillo" del instrumento.
2. Ganancia de Tensión: A diferencia de la pasiva, la DI activa puede proporcionar ganancia, elevando el nivel de la señal antes de enviarla a la mesa. Esto es crucial para instrumentos de baja salida (guitarras con piezo, guitarras single coil) para competir con el piso de ruido del sistema.
3. Ancho de Banda: Circuitos activos de calidad ofrecen respuesta plana de CC a frecuencias ultrasónicas (>50kHz), sin los problemas de saturación magnética inherentes a los transformadores, garantizando transparencia absoluta.

❌ Limitaciones Técnicas de la DI Activa:

1. Clipping de Tensión: Si la amplitud de la señal de entrada excede la tensión de alimentación (rails), el circuito sufrirá "hard clipping" (corte brusco), generando distorsión armónica par, que es auditivamente desagradable y puede dañar tweeters. No debe usarse en salidas de alto nivel sin atenuación (Pad).
2. Complejidad y Ruido: La adición de componentes activos introduce ruido térmico (ruido de Johnson-Nyquist) e inestabilidad. Además, la dependencia de energía crea un punto de falla; sin alimentación, el sistema cesa.
3. Aislamiento Parcial: La mayoría de las DIs activas no poseen aislamiento galvánico total, a menos que incluyan un transformador de salida (topología híbrida).

📋 Resumen: Guía de Aplicación Práctica

Para solidificar el conocimiento teórico, presento una tabla de decisión basada en las características de impedancia y nivel de la fuente sonora:

Fuente Sonora	DI Indicada	Justificación Técnica
Guitarra Pasiva (Magnética)	Activa	Alta impedancia de salida necesita de buffer activo para evitar pérdida de agudos (efecto de carga capacitiva) y ganancia para superar el ruido.
Bajo Pasivo	Activa	Preserva la respuesta transitoria y armónicos agudos fundamentales para la "definición" del ataque, manteniendo la integridad de la señal de baja amplitud.
Bajo Activo / Teclado / Sampler	Pasiva	Fuentes de baja impedancia y alto nivel ("line level"). El transformador pasivo ofrece aislamiento, robustez y evita el clipping que ocurriría en una DI activa.
Salida de Amplificador (Power Amp)	Pasiva (High Power)	Atención Crítica: Solo DIs pasivas específicas (con resistencia en serie y disipación térmica adecuada) pueden muestrear la señal de altavoz. Una DI común o activa será destruida por la alta tensión y corriente.

📝 Conclusión Técnica

Como profesor y basándome en mi experiencia como técnico de sonido, la recomendación se basa en la física: para fuentes de señal pasiva y alta impedancia, la DI Activa es mandatoria para garantizar la integridad de la respuesta en frecuencia. Para fuentes activas, line-level, o cuando el aislamiento galvánico es prioritario, la DI Pasiva de calidad superior es la elección técnica.

Un transformador de alta calidad (como Jensen o CineMag) en una DI pasiva muchas veces supera la respuesta lineal de circuitos activos baratos, ofreciendo además la ventaja del aislamiento eléctrico. Por otro lado, una DI activa con amplificadores operacionales de bajo ruido y baja distorsión (ej: Burr-Brown) es insustituible para la captación de instrumentos acústicos y guitarras pasivas.

Dominar estos conceptos de acoplamiento de impedancia y balanceo de señal eleva el nivel de la ingeniería de audio aplicada. El conocimiento técnico separa al aficionado del profesional que comprende no solo el "cómo", sino el "porqué" de las cosas.

Si quedaron dudas sobre parámetros eléctricos, CMRR o aplicaciones específicas, los invito a dejar sus comentarios para discutir la teoría con más profundidad. Compartan este conocimiento técnico con sus pares.
