Cómo Armar un Preamplificador Profesional con TL072 – PCB Incluida
¡Hola, entusiastas de la electrónica y el audio de alta calidad!
Hoy vamos a sumergirnos en el fascinante mundo de los preamplificadores HI-FI con un proyecto simple pero extremadamente efectivo, utilizando el icónico Circuito Integrado TL072. Si buscas una calidad de sonido excepcional para tus instrumentos musicales o sistema de audio, estás en el lugar correcto.
⚙️ ¿Qué hace al TL072 especial para el audio HI-FI?
El TL072 es considerado un componente HI-FI (Alta Fidelidad) por su excepcional relación señal-ruido, que resulta en una calidad de sonido cristalina y bien definida. Este circuito integrado es ideal para sistemas de preamplificación que exigen la máxima calidad, como guitarras, guitarras acústicas, bajos y otros instrumentos musicales sensibles.
Los preamplificadores son circuitos delicados que trabajan con señales muy pequeñas, lo que los hace susceptibles a ruidos e interferencias no deseadas. Por ello, recomendamos encarecidamente el uso de cables blindados de alta calidad para evitar la captación de ruidos electromagnéticos que podrían comprometer la pureza de tu audio.

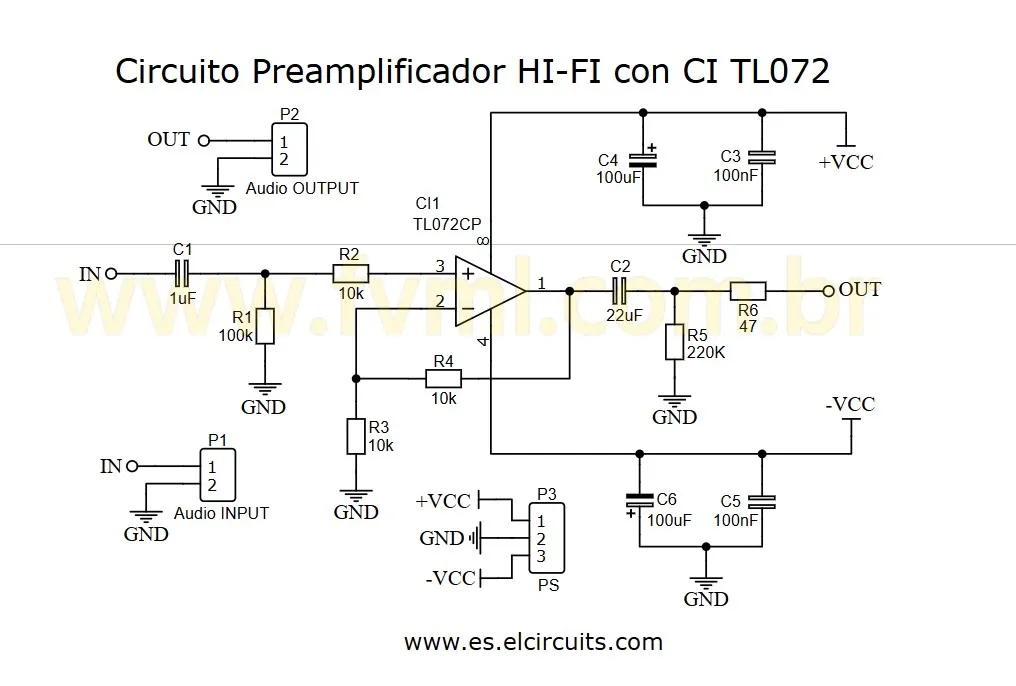

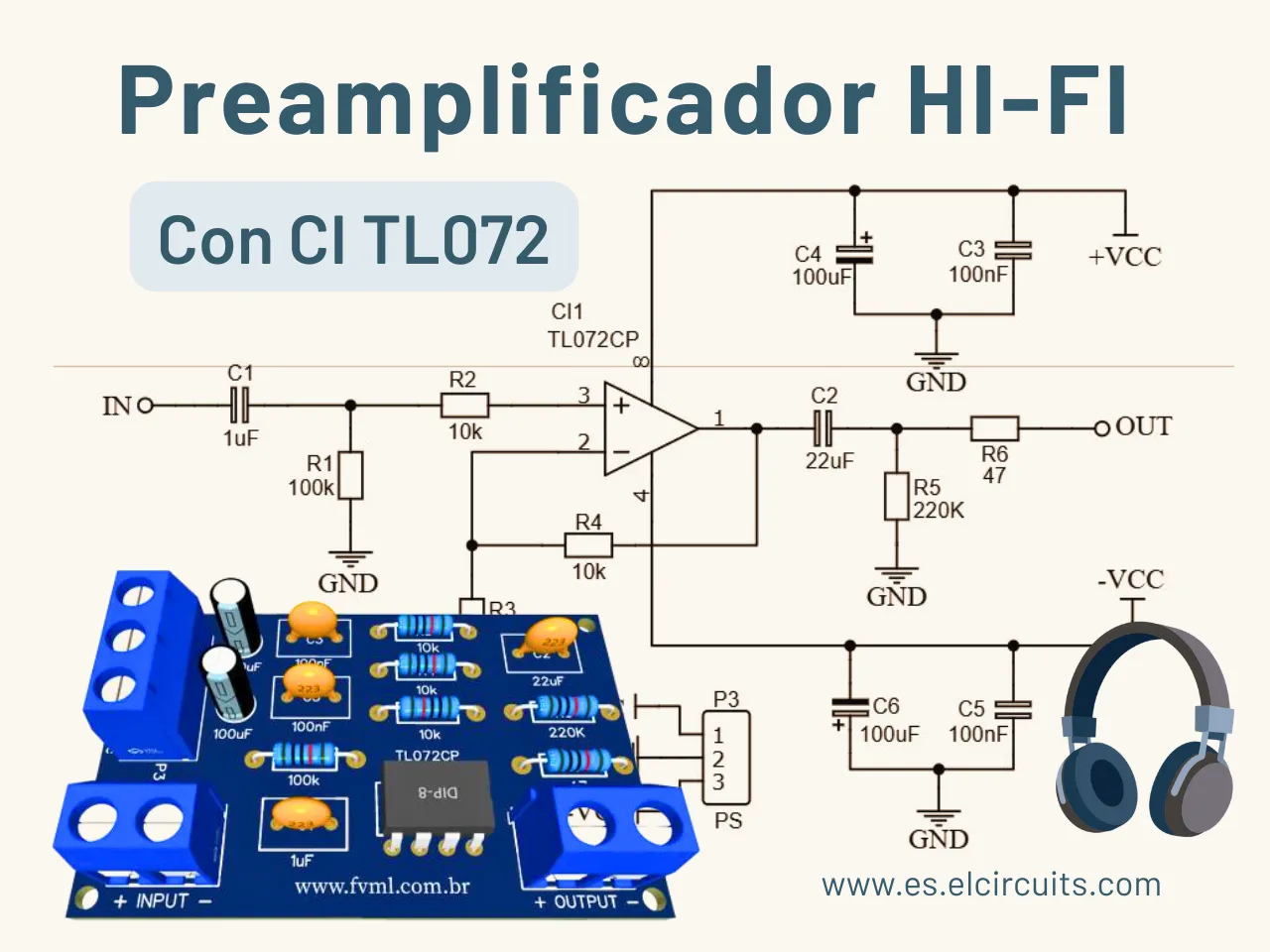

🔌 Diagrama Esquemático del Circuito
En el diagrama esquemático de la Figura 2, encontrarás la disposición precisa de todos los componentes. Presta especial atención a los condensadores de filtro, ya que son esenciales para eliminar ruidos indeseados y garantizar la pureza de la señal de audio.
⛏️ Construyendo tu preamplificador: Lo que necesitas saber
Este circuito es sorprendentemente simple de montar, pero el secreto para obtener resultados excepcionales radica en la calidad de los componentes. El Circuito Integrado TL072 debe ser de procedencia confiable, ya que las versiones de baja calidad comprometerán significativamente el rendimiento de tu preamplificador.
Aunque nuestro proyecto no incluye un ajuste de ganancia con potenciómetro, puedes agregar fácilmente uno de 10K a la entrada si necesitas un control adicional sobre el nivel de la señal.
🔬 Características Técnicas del TL072
- ✅ Bajo consumo de energía - Ideal para proyectos portátiles
- ✅ Amplios rangos de modo común y voltaje diferencial - Mayor versatilidad de aplicación
- ✅ Baja polarización de entrada y corrientes de desplazamiento - Menos distorsión
- ✅ Protección contra cortocircuito de salida - Mayor durabilidad del componente
- ✅ Baja distorsión armónica total - Solo 0,003% Típica
- ✅ Bajo Ruido - Vn = 18nV/√Hz Típico en f = 1kHz
- ✅ Alta impedancia de entrada - Gracias a la etapa de entrada JFET
- ✅ Compensación interna de frecuencia - Respuesta estable en todo el rango de audio
- ✅ Operación sin bloqueo - Funcionamiento confiable incluso en condiciones extremas
🛠️ Lista de Componentes
| Componente | Especificación | Código de Colores |
| CI1 | Circuito Integrado TL072CP | - |
| R1 | Resistor 100kΩ | Marrón, negro, amarillo |
| R2, R3, R4 | Resistor 10kΩ | Marrón, negro, naranja |
| R5 | Resistor 220kΩ | Rojo, rojo, amarillo |
| R6 | Resistor 47Ω | Amarillo, violeta, negro |
| C1 | Condensador de Poliéster 1μF | - |
| C2 | Condensador de Poliéster 22μF | - |
| C3, C5 | Condensador de Poliéster 100nF | - |
| C4, C6 | Condensador Electrolítico 100μF | - |
| J1, J2 | Plugs P10 Hembra | - |
| Varios | Cables, estaño, placa de circuito impreso, etc. | |
💡 Consejo del Profesor
Para obtener el mejor rendimiento de tu preamplificador, considera usar componentes de tolerancia del 1% para los resistores críticos (R1, R2, R3, R4 y R5) y condensadores de polipropileno o mica para C1 y C2. Pequeñas inversiones en componentes de mayor calidad pueden resultar en mejoras significativas en la calidad sonora final.

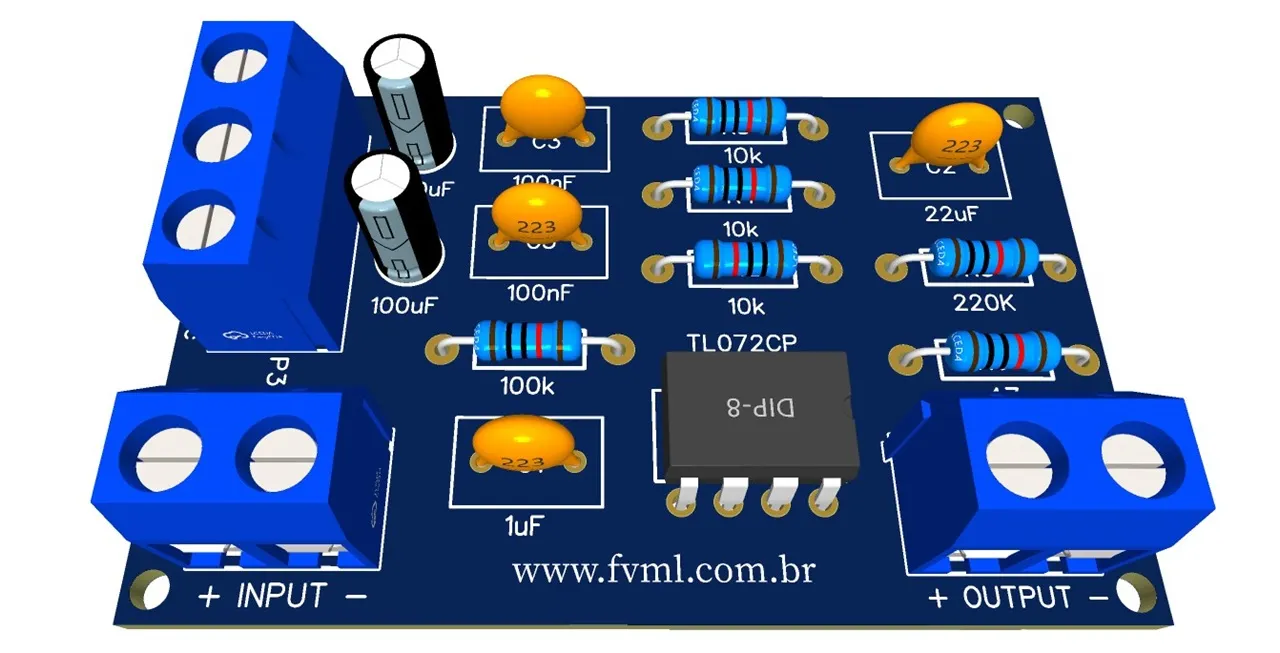

🖨️ Placa de Circuito Impreso (PCB)
Para facilitar tu montaje, ponemos a tu disposición los archivos de la Placa de Circuito Impreso (PCB) diseñada específicamente para este ecualizador. El PCB fue cuidadosamente planeado para minimizar interferencias y garantizar la máxima calidad de la señal.
Los archivos están disponibles en formatos GERBER, PDF y PNG, cubriendo todas tus necesidades, ya sea para un montaje casero o para enviar a una fabricación profesional. El diseño del PCB sigue las mejores prácticas de diseño de circuitos de audio, con pistas debidamente dimensionadas y posicionamiento estratégico de los componentes.
📥 Enlace para Descarga Directa
Para descargar los archivos necesarios para montar el circuito electrónico, simplemente haz clic en el enlace directo proporcionado a continuación:
🤔 Preguntas Frecuentes (FAQ)
Para asegurar que tu proyecto sea un éxito, hemos recopilado algunas de las preguntas más comunes sobre este tema. ¡Echale un vistazo!
¿Cuál es la diferencia entre el TL072 y otros CIs operacionales? 🔽
El TL072 se destaca por su combinación de bajo ruido, alta impedancia de entrada (gracias a los JFET en la entrada) y excelente respuesta en frecuencia. Comparado con el popular 741, por ejemplo, el TL072 ofrece significativamente menos ruido y distorsión, lo que lo hace ideal para aplicaciones de audio de alta calidad.
¿Puedo alimentar este circuito con una batería? 🔽
¡Sí! El TL072 tiene bajo consumo de energía (aproximadamente 2.5mA por amplificador), lo que lo hace adecuado para operar con batería. Una batería de 9V sería suficiente para alimentar el circuito durante varias horas, ideal para aplicaciones portátiles como pedales de efectos para guitarra.
¿Cómo puedo ajustar la ganancia de este preamplificador? 🔽
Puedes modificar la ganancia del circuito de dos maneras: 1) Reemplazando R5 por un potenciómetro de 220KΩ para el control variable de la ganancia, o 2) Agregando un potenciómetro de 10KΩ a la entrada del circuito para controlar el nivel de la señal de entrada. Recuerda que alterar estos valores afectará la respuesta en frecuencia y la impedancia de entrada del circuito.
¿Este preamplificador se puede usar con micrófonos? 🔽
Este circuito fue diseñado principalmente para instrumentos de nivel de línea. Para micrófonos, especialmente los dinámicos o de condensador, necesitarías modificar el circuito para incluir alimentación fantasma (en el caso de micrófonos de condensador) y ajustar la impedancia de entrada y la ganancia para los niveles de señal más bajos de los micrófonos.
🎓 Conclusión: Transformando tu audio con calidad profesional
Este preamplificador con CI TL072 representa una excelente oportunidad para elevar la calidad de tu audio a un nivel profesional, ya sea para grabaciones caseras, presentaciones en vivo o simplemente para disfrutar de tu música favorita con mayor claridad y definición.
Recuerda que, en la electrónica de audio, cada detalle cuenta, desde la calidad de los componentes hasta el diseño de la placa de circuito y el tipo de cableado utilizado. Con este proyecto, estás en el camino correcto para obtener un sonido de alta fidelidad que hará toda la diferencia en tus aplicaciones.
🎧 ¿Quieres probar este proyecto?
¡Monta tu propio preamplificador y comparte los resultados con nosotros! Nos encantaría ver cómo este circuito transformó tu experiencia de audio.
¡Deja tu comentario abajo con tus dudas, sugerencias o experiencias con este circuito!
