Fuente Conmutada SMPS 13.8V 10A con IR2153 y IRF840 + PCB
Fuente Conmutada SMPS 13.8V 10A con IR2153 y IRF840 + PCB

🌐 Puedes leer este artículo en: Português | English

¡Hola, entusiastas de la electrónica!

Hoy vamos a sumergirnos en el fascinante mundo de las fuentes conmutadas SMPS (Switched-Mode Power Supply) con un proyecto práctico y poderoso: una fuente de 13.8V capaz de entregar hasta 10A de corriente continua. Este proyecto utiliza el eficiente controlador PWM IR2153 y los robustos transistores MOSFET IRF840, componentes que juntos forman una combinación imbatible en términos de costo-beneficio y rendimiento.

Si eres estudiante, profesional del área, diseñador o aficionado en busca de una fuente de alimentación confiable para tus aplicaciones, ¡este artículo es para ti! Vamos a desvelar juntos cada etapa de este circuito, desde la teoría hasta la práctica, con explicaciones claras y detalladas.

🔍 ¿Qué es una Fuente Conmutada SMPS?

Antes de sumergirnos en el proyecto, vamos a entender qué hace a las fuentes conmutadas tan especiales. A diferencia de las fuentes lineales tradicionales, que disipan el exceso de energía en forma de calor, las fuentes SMPS operan con conmutación en alta frecuencia, resultando en mayor eficiencia energética y un tamaño reducido.

Piensa en la fuente SMPS como un sistema inteligente que "enciende y apaga" rápidamente la energía, ajustándola para proporcionar exactamente lo que tu circuito necesita. Este proceso de conmutación ocurre a frecuencias muy elevadas (generalmente por encima de 20kHz), permitiendo el uso de componentes más pequeños y ligeros.

🔧 Análisis Detallado del Circuito

Nuestro proyecto de fuente conmutada SMPS de 13.8V 10A puede dividirse en 8 etapas fundamentales, cada una desempeñando un papel crucial en el funcionamiento general del circuito. Vamos a explorar cada una de ellas:

📊 Estructura de la Fuente Conmutada SMPS

  1. Circuito de Protección
  2. Filtro de Transitorios
  3. Rectificación Primaria
  4. Filtro Primario
  5. Etapa de Conmutación
  6. Transformador de Alta Frecuencia
  7. Rectificación Rápida
  8. Filtro de Salida

1️⃣ Circuito de Protección

¡La seguridad es lo primero! Nuestro circuito de protección está compuesto por un Fusible de 5A/250V, que actúa como guardaespaldas, interrumpiendo el circuito en caso de una sobrecorriente peligrosa. En paralelo, tenemos un NTC (Coeficiente de Temperatura Negativo), un termistor especial que limita la corriente de pico inicial.

Piensa en el NTC como un "semáforo inteligente" para la electricidad: cuando el circuito se enciende, ofrece alta resistencia, limitando la corriente inicial. A medida que se calienta, su resistencia disminuye, permitiendo que el flujo normal de corriente ocurra. Esta topología se encuentra en la mayoría de las fuentes SMPS modernas, como las de portátiles y computadoras.

2️⃣ Filtro de Transitorios

Esta etapa funciona como un "guardia de tráfico" para la electricidad, impidiendo que el ruido de alta frecuencia viaje entre nuestro circuito y la red eléctrica. Está compuesta por un filtro capacitivo inicial (C1, C2) que inhibe las altas frecuencias de regresar a la red, y una bobina de filtro de EMI (Interferencia Electromagnética), que atenúa el ruido generado por la conmutación.

3️⃣ Rectificación Primaria

Aquí, la corriente alterna de la red eléctrica (110V o 220V) se convierte en corriente continua pulsante a través del puente rectificador D1. Es como si transformáramos el flujo bidireccional de la electricidad en un flujo unidireccional, preparándolo para las próximas etapas.

4️⃣ Filtro Primario

Los condensadores C3 y C4 actúan como reservorios de energía, suavizando la ondulación de la corriente continua pulsante y proporcionando un voltaje más estable para la etapa de conmutación. Piensa en ellos como pequeños "lagos de energía" que garantizan un flujo constante.

5️⃣ Etapa de Conmutación

¡Esta es la "magia" de la fuente conmutada! El corazón de esta etapa es el CI IR2153, un controlador PWM (Modulación por Ancho de Pulso) que genera señales de alta frecuencia para controlar los transistores MOSFET Q1 y Q2 (IRF840). Estos transistores funcionan como interruptores ultra-rápidos, encendiéndose y apagándose en alta frecuencia para "cortar" el voltaje continuo en pulsos de alta frecuencia.

El IR2153 es particularmente interesante porque ya incorpora un driver para MOSFETs en su encapsulado de solo 8 pines, simplificando significativamente el diseño y reduciendo el conteo de componentes.

6️⃣ Transformador de Alta Frecuencia

A diferencia de los transformadores convencionales que operan a 60Hz, nuestro Trafo Chopper opera en alta frecuencia, permitiendo un tamaño drásticamente reducido con la misma capacidad de potencia. Es responsable de dos funciones cruciales: aislar galvánicamente el circuito de salida de la red eléctrica (¡esencial para la seguridad!) y transformar el alto voltaje del primario al bajo voltaje necesario en el secundario.

7️⃣ Rectificación Rápida

En el secundario del transformador, necesitamos convertir los pulsos de alta frecuencia de vuelta a corriente continua. Para esto, utilizamos el diodo rápido D3 (MBR3045PT), que es capaz de operar eficientemente a las altas frecuencias generadas por nuestro circuito. Los diodos comunes no serían adecuados aquí debido a su tiempo de recuperación lento.

8️⃣ Filtro de Salida

Finalmente, el inductor L2 y el condensador C9 forman un filtro LC que suaviza la ondulación residual, proporcionando un voltaje de salida limpio y estable de 13.8V. Es la última barrera entre los pulsos rectificados y la energía perfectamente utilizable que alimentará tus proyectos.

⚠️ ¡ATENCIÓN! ⚠️

Este circuito opera conectado directamente a la red eléctrica, lo que representa un riesgo de shock eléctrico grave o fatal. Cualquier descuido, conexión incorrecta o error en el diseño puede llevar a daños irreversibles al equipo o incluso accidentes personales.

No nos hacemos responsables por ningún tipo de ocurrencia. Si no posees experiencia suficiente con circuitos conectados a la red eléctrica, no montes este circuito. Si decides montarlo, utiliza todas las protecciones adecuadas y, si es posible, realiza las pruebas acompañado por otra persona.

⚡ El Controlador PWM IR2153 en Detalle

El IR2153 es el cerebro de nuestra fuente conmutada. Este circuito integrado de International Rectifier (ahora parte de Infineon) está diseñado específicamente para aplicaciones de puente medio en fuentes conmutadas, combinando un oscilador con drivers para MOSFETs en un solo paquete.

La alimentación del CI se realiza a través de la resistencia de potencia R3 (27K 5W) junto con el condensador C5. Internamente, el IR2153 ya posee un diodo Zener de 15.6V para regular su alimentación, pero la corriente disponible es limitada. Por eso, es crucial no utilizar una resistencia R3 con un valor menor al especificado, ya que esto podría sobrecargar y dañar el CI.

Una mejora interesante sería añadir un diodo Zener externo de 15V en paralelo con la alimentación del CI, proporcionando una protección adicional y mayor estabilidad.

Cabe destacar una diferencia importante entre el IR2153 y el IR2153D: el modelo "D" ya incorpora internamente el diodo D2 (FR107 o BA159) necesario para el funcionamiento adecuado del circuito. Si estás utilizando el IR2153D, puedes omitir este componente. Si es el IR2153 (sin la "D"), mantén el diodo D2 según el esquema.

🔌 Diagrama Esquemático Completo

Ahora que entendemos cada parte del circuito, vamos a examinar el diagrama esquemático completo en la Figura 2. Este es el momento en que todas las piezas del rompecabezas encajan, formando un sistema cohesivo y funcional.

Diagrama Esquemático Fuente SMPS 13.8V 10A
Figura 2 - Diagrama Esquemático Fuente SMPS 13.8V 10A

🔧 El Transformador: Corazón de la Fuente Conmutada

El transformador TR1 es un componente crítico en nuestra fuente. Para este proyecto, utilizamos un transformador modelo IE-35A recuperado de una fuente ATX de desecho. La buena noticia es que prácticamente cualquier transformador de fuente ATX puede ser utilizado, siempre que sigamos la distribución de pines correcta.

Una de las grandes ventajas de este proyecto es que no hay necesidad de rebobinar el transformador. ¡Solo hay que identificar correctamente los terminales y conectarlos como se muestra en la Figura 3 a continuación. Este enfoque ahorra tiempo y elimina una de las etapas más complejas de la construcción de fuentes conmutadas.

Esquema de conexión del Trafo de fuente ATX
Fig. 3 - Esquema de conexión del Trafo de fuente ATX

Además del modelo EI-35A, otros transformadores de fuentes AT o ATX pueden ser utilizados, como los modelos EI-33, ER35, TM3341101QC, ERL35, EI28, entre otros. La Figura 4 muestra un ejemplo del transformador EI-35A que utilizamos:

Transformador de fuente ATX modelo EI-35A
Fig. 4 - Transformador de fuente ATX modelo EI-35A

En cuanto a los inductores L1 y L2, ambos pueden ser aprovechados de la fuente ATX original. El inductor L1 es el filtro de EMI de entrada, mientras que el L2 es el filtro de salida. Si prefieres construir tu propio filtro, puedes enrollar un inductor en un núcleo toroidal de ferrita utilizando hilo de cobre esmaltado de 0,6 mm con aproximadamente 25 vueltas.

📝 Lista Completa de Componentes

Para facilitar tu montaje, hemos compilado una lista detallada de todos los componentes necesarios para este proyecto:

Componente Especificación Observaciones
CI1 Circuito Integrado IR2153D o IR2153 Ver texto para diferencias
Q1, Q2 Transistores MOSFETs IRF840 Pueden ser reemplazados por equivalentes
R1, R2 Resistencia 150k (marrón, verde, amarillo, oro)
R3 Resistencia 27K 5W (rojo, violeta, naranja, oro)
R4 Resistencia 8K2 (gris, rojo, rojo, oro)
R5, R6 Resistencia 10Ω (marrón, negro, negro, oro)
D1 Puente de Diodos KBU606 O equivalente
D2 Diodo Rápido FR107 o BA159 No necesario con IR2153D
D3 Diodos Rápidos MBR3045PT O equivalente
C1, C2 Condensador de Poliéster 470nF - 400Vac Clase X2
C3, C4 Condensador Electrolítico 330uF - 200V Bajo ESR recomendado
C5, C7 Condensador Electrolítico 100uF - 25V Bajo ESR recomendado
C6 Condensador de Poliéster 680pF Poliestireno recomendado
C8 Condensador de Poliéster 2,2uF - 400V Polipropileno recomendado
C9 Condensador Electrolítico 2200uF - 25V Bajo ESR recomendado
RV1 Trimpot 47kΩ Para ajuste de voltaje
NTC1 Termistor 5Ω Limitador de corriente de pico
L1, L2 Inductores Ver texto
TR1 Transformador Ver texto
F1 Fusible soldable 5A Protección contra sobrecorriente

🖨️ Placa de Circuito Impreso (PCB)

Para facilitar tu montaje, hemos puesto a disposición los archivos de la PCB (Placa de Circuito Impreso) en diferentes formatos, cubriendo todas tus necesidades, ya sea para un montaje casero o para enviar a una fabricación profesional.

Los archivos están disponibles en formato GERBER (para fabricación profesional), PDF (para visualización e impresión) y PNG (para referencia visual). ¡Y lo mejor de todo: están disponibles para descarga gratuita directamente desde el servidor MEGA, a través de un enlace directo, sin ninguna complicación o redirección!

PCB Fuente Conmutada SMPS 13.8V 10A con IR2153 y IRF840
Fig. 5 - PCB Fuente Conmutada SMPS 13.8V 10A con IR2153 y IRF840

📥 Descargar Archivos

Para descargar los archivos necesarios para el montaje del circuito electrónico, simplemente haz clic en el enlace directo proporcionado a continuación:

Enlace para Descargar: Descargar Archivos (Layout PCB, PDF, GERBER, JPG)

🤔 Preguntas Frecuentes (FAQ)

Para asegurar que tu proyecto sea un éxito, hemos compilado algunas de las preguntas más comunes sobre este tema. ¡Échales un vistazo!

¿Puedo usar otros modelos de MOSFETs además del IRF840? 🔽

Sí, puedes utilizar otros MOSFETs equivalentes al IRF840, siempre que cumplan con las especificaciones mínimas de voltaje (mínimo 500V), corriente (mínimo 8A) y tengan baja resistencia de conducción (Rds(on)). Algunos modelos que pueden usarse como sustitutos incluyen IRF740, IRF830, STP8NM50, entre otros. Verifica siempre el datasheet para garantizar compatibilidad.

¿Cómo ajustar el voltaje de salida a valores diferentes de 13.8V? 🔽

El voltaje de salida puede ajustarse a través del trimpot RV1. Gíralo cuidadosamente con un pequeño destornillador mientras monitoreas el voltaje de salida con un multímetro. El circuito permite un ajuste aproximadamente entre 11V y 15V. Recuerda que cambiar el voltaje de salida también afectará la corriente máxima disponible, manteniendo la potencia total máxima en aproximadamente 140W.

¿Es posible modificar este circuito para proporcionar más de 10A? 🔽

Sí, es posible modificar el circuito para proporcionar más corriente, pero esto requerirá varios cambios importantes: MOSFETs con mayor capacidad de corriente, transformador con alambre más grueso en el secundario, diodos de salida con mayor capacidad de corriente, y condensadores de filtro de salida con mayor capacitancia. Además, el disipador de calor de los MOSFETs necesitará ser redimensionado. Estas modificaciones deben hacerse con cuidado y conocimiento técnico avanzado.

¿Este circuito posee protección contra cortocircuito? 🔽

El circuito básico presentado no posee protección electrónica contra cortocircuito, solo el fusible F1 como protección contra sobrecorriente grave. Para añadir protección contra cortocircuito, sería necesario implementar un circuito de monitoreo de corriente que apague el controlador PWM cuando detecte una sobrecorriente. Esta es una modificación recomendada para aplicaciones más críticas.

¿Cuál es la frecuencia de operación de este circuito? 🔽

💡 Inspiración para tu Próximo Proyecto Maker

¿Te gustó este proyecto? Entonces te encantará explorar otros circuitos que hemos preparado. ¡Cada uno con sus particularidades y aplicaciones ideales!

🎓 Conclusión y Próximos Pasos

Construir tu propia fuente conmutada SMPS es un proyecto desafiante, pero extremadamente gratificante. Además de ahorrar dinero, ganas un conocimiento profundo sobre el funcionamiento de las fuentes de alimentación modernas, esenciales en prácticamente todos los equipos electrónicos que usamos a diario.

Esperamos que esta guía detallada haya sido útil para tu viaje en la electrónica. Recuerda siempre priorizar la seguridad al trabajar con circuitos conectados a la red eléctrica y no dudes en buscar ayuda si tienes dudas.

✨ Nuestro Agradecimiento y Próximos Pasos

Esperamos sinceramente que esta guía haya sido útil y enriquecedora para tus proyectos. ¡Gracias por dedicar tu tiempo a este contenido!

Tu Comentario es Invaluable:

¿Tienes alguna pregunta, sugerencia o corrección? No dudes en compartirla en los comentarios a continuación. ¡Tu contribución nos ayuda a perfeccionar este contenido para toda la comunidad de ElCircuits!

Si encontraste útil esta guía, ¡comparte el conocimiento!

🔗 Compartir Esta Guía

Saludos cordiales, El Equipo de Circuito Electrónicos ⚡

O post Fuente Conmutada SMPS 13.8V 10A con IR2153 y IRF840 + PCB apareceu primeiro em Circuitos Electrónicos.

]]> https://www.es.elcircuits.com/fuente-conmutada-smps-13-8v-10a-ir2153-irf840/feed/ 0 Fuente SMPS Compacta 5-25V 3A con TNY268 https://www.es.elcircuits.com/fuente-smps-compacta-tny268/ https://www.es.elcircuits.com/fuente-smps-compacta-tny268/#respond Wed, 26 Nov 2025 19:58:05 +0000 https://www.es.elcircuits.com/?p=1767 Fuente SMPS Compacta 5-25V 3A con TNY268 🌐 Puedes leer este artículo en: Português | English Fuente de alimentación conmutada compacta de 3A: Construye tu propia solución de 5V-25V con TNY268 y PCB ¡Hola, entusiastas de la electrónica! En este artículo, discutiremos una mini fuente de alimentación conmutada que proporciona una salida de 5V a 25Vdc. Esta fuente de alimentación es perfecta para varios dispositivos electrónicos que requieren una fuente de alimentación estable y confiable. Esta es una fuente de alimentación basada en el Circuito Integrado TNY268, que forma parte de una serie de circuitos TinySwitch-II: TNY263, TNY264, TNY265, TNY266, TNY267 y TNY268. Para una fuente de alimentación conmutada tipo Flyback como la propuesta, este CI es ideal, ya que integra en su encapsulado los componentes necesarios para su funcionamiento: Control PWM, Mosfets de Potencia Protección contra sobrecorriente Protección contra sobrecalentamiento Sistema de Autoalimentación No necesita devanados auxiliares, lo que lo convierte en un CI completo, con encapsulado DIP8, con una frecuencia de trabajo PWM de 132kHz y un voltaje de hasta 700V. Profundizaremos en las especificaciones técnicas, el diseño y las características de esta fuente de alimentación y cómo se compara con otros productos similares en el mercado. 📖 Especificaciones Técnicas La mini fuente de alimentación conmutada tiene un rango de voltaje de entrada de 80V a 260V AC, lo que la hace adecuada para su uso en diferentes partes del mundo. Proporciona un voltaje de salida que puede ser regulado entre 5V y 25V, con una corriente de hasta 3A, dependiendo de la configuración que elijamos. La fuente de alimentación también tiene protección contra cortocircuitos y protección contra sobrevoltaje, garantizando la seguridad de los dispositivos conectados. ℹ️ Diseño La mini fuente de alimentación conmutada tiene un diseño compacto, con dimensiones de 55mm x 26mm x 21mm. La fuente de alimentación está encapsulada en una caja de plástico que protege el circuito del polvo y otros factores ambientales. La fuente de alimentación tiene un conector estándar WJ2EDGVC-5.08-2P, lo que facilita la conexión de diferentes dispositivos electrónicos. ⚠️ ¡Cuidado!⚠️ «Este circuito funciona directamente conectado a la red eléctrica, esto es extremadamente peligroso, cualquier descuido, o conexiones incorrectas, error de diseño, o cualquier otra ocasión, puede llevar a daños irreversibles. No somos responsables de ningún tipo de ocurrencia. Si no tienes suficiente experiencia, no construyas este circuito, y si lo construyes, al probarlo, asegúrate de tener las protecciones adecuadas y estar acompañado por alguien más.» 🛠️ Características Una de las características destacadas de esta mini fuente de alimentación conmutada es su eficiencia. Tiene una alta calificación de eficiencia de hasta el 85%, lo que significa que desperdicia menos energía en calor en comparación con otros productos similares. Esta característica es especialmente importante para dispositivos electrónicos que funcionan con baterías, ya que ayuda a extender su vida útil. Otra característica de esta fuente de alimentación es su bajo rizado y ruido. La fuente de alimentación tiene un voltaje de rizado inferior a 50mV, lo que garantiza que los dispositivos conectados reciban una fuente de alimentación estable y sin ruido. Esto es especialmente importante para dispositivos de audio, donde cualquier ruido en la fuente de alimentación puede causar ruido no deseado en la salida de audio. 🧷 TNY268 – Pinout y Descripción El TNY268 está empaquetado en una estructura DIP-8B para pines perforados y un paquete SMD-8B para SMD. El paquete es similar al conocido CI LM555, con la excepción del pin 6 oculto en el TNY268, como podemos ver en el pinout de la Figura 2, a continuación. Fig. 2 – Pinout TNY268 🔩 Dejamos a continuación la descripción de cada pin del Circuito Integrado TNY268 para facilitar nuestra comprensión. DRAIN (D): Conexión del drenaje del MOSFET de potencia. Proporciona corriente de operación interna para el arranque y el funcionamiento en estado estable. BYPASS (BP): Punto de conexión para un capacitor de derivación externo de 0.1 µF para la fuente generada internamente de 5.8 V. ENABLE/UNDERVOLTAGE (EN/UV): Este pin tiene dos funciones: habilitación de entrada y detección de subvoltaje de línea. Durante el funcionamiento normal, la conmutación del MOSFET de potencia es controlada por este pin. La conmutación del MOSFET termina cuando se extrae una corriente mayor a 240 μA de este pin. Este pin también detecta condiciones de subvoltaje de línea a través de una resistencia externa conectada al voltaje de línea DC. Si no hay una resistencia externa conectada a este pin, TinySwitch-II detecta su ausencia y deshabilita la función de subvoltaje de línea. SOURCE (S): Circuito de control común, conectado internamente a la fuente del MOSFET de salida. SOURCE (HV RTN): Conexión de fuente del MOSFET para retroalimentación de alto voltaje. 🔌El Circuito de la Fuente de Alimentación Conmutada El Circuito de la Mini Fuente de Alimentación Conmutada con TNY268 para salida de 5V – 24V, 3A es un diseño simple pero potente, como se muestra en la Figura 3 a continuación. Sin embargo, debido a la implicación de la electricidad, requiere un manejo cuidadoso y al menos conocimientos intermedios de electrónica para ensamblar el circuito. Fig. 3 – Esquema de la Mini Fuente de Alimentación Conmutada 5V – 25V, 3A con TNY268 El diagrama esquemático del Circuito de la Mini Fuente de Alimentación Conmutada está bien diseñado y es fácil de entender. Incluye un controlador TNY268 que regula el voltaje y la corriente de salida de la fuente de alimentación. El circuito tiene algunos componentes esenciales como capacitores, resistencias, diodos y un inductor, que trabajan juntos para proporcionar energía estable y eficiente. 💡 Inspiración para tu Próximo Proyecto Maker ¿Te gustó este proyecto? Entonces te encantará explorar otros circuitos que hemos preparado. ¡Cada uno con sus particularidades y aplicaciones ideales! Fuente Conmutada SMPS 13.8V 10A con IR2153 y IRF840 + PCB Fuente SMPS Simétrica 2×50V 350W con IR2153 e IRF840 – Guía Completa + PCB Cómo Funcionan las Fuentes ATX: La Guía Definitiva en 10 Pasos Cómo Modificar una Fuente ATX a 13.6V, 22 Amperios: Guía Completa Paso a Paso 🔧 Regular el Voltaje de Salida El

O post Fuente SMPS Compacta 5-25V 3A con TNY268 apareceu primeiro em Circuitos Electrónicos.

]]>
Fuente SMPS Compacta 5-25V 3A con TNY268
Fuente SMPS Compacta 5-25V 3A con TNY268

🌐 Puedes leer este artículo en: Português | English

Fuente de alimentación conmutada compacta de 3A: Construye tu propia solución de 5V-25V con TNY268 y PCB

¡Hola, entusiastas de la electrónica!

En este artículo, discutiremos una mini fuente de alimentación conmutada que proporciona una salida de 5V a 25Vdc. Esta fuente de alimentación es perfecta para varios dispositivos electrónicos que requieren una fuente de alimentación estable y confiable.

Esta es una fuente de alimentación basada en el Circuito Integrado TNY268, que forma parte de una serie de circuitos TinySwitch-II: TNY263, TNY264, TNY265, TNY266, TNY267 y TNY268.

Para una fuente de alimentación conmutada tipo Flyback como la propuesta, este CI es ideal, ya que integra en su encapsulado los componentes necesarios para su funcionamiento:

  • Control PWM, Mosfets de Potencia
  • Protección contra sobrecorriente
  • Protección contra sobrecalentamiento
  • Sistema de Autoalimentación

No necesita devanados auxiliares, lo que lo convierte en un CI completo, con encapsulado DIP8, con una frecuencia de trabajo PWM de 132kHz y un voltaje de hasta 700V.

Profundizaremos en las especificaciones técnicas, el diseño y las características de esta fuente de alimentación y cómo se compara con otros productos similares en el mercado.

    📖 Especificaciones Técnicas

    La mini fuente de alimentación conmutada tiene un rango de voltaje de entrada de 80V a 260V AC, lo que la hace adecuada para su uso en diferentes partes del mundo.

    Proporciona un voltaje de salida que puede ser regulado entre 5V y 25V, con una corriente de hasta 3A, dependiendo de la configuración que elijamos.

    La fuente de alimentación también tiene protección contra cortocircuitos y protección contra sobrevoltaje, garantizando la seguridad de los dispositivos conectados.

    ℹ️ Diseño

    La mini fuente de alimentación conmutada tiene un diseño compacto, con dimensiones de 55mm x 26mm x 21mm. La fuente de alimentación está encapsulada en una caja de plástico que protege el circuito del polvo y otros factores ambientales.

    La fuente de alimentación tiene un conector estándar WJ2EDGVC-5.08-2P, lo que facilita la conexión de diferentes dispositivos electrónicos.

    ⚠️ ¡Cuidado!⚠️

    "Este circuito funciona directamente conectado a la red eléctrica, esto es extremadamente peligroso, cualquier descuido, o conexiones incorrectas, error de diseño, o cualquier otra ocasión, puede llevar a daños irreversibles.

    No somos responsables de ningún tipo de ocurrencia. Si no tienes suficiente experiencia, no construyas este circuito, y si lo construyes, al probarlo, asegúrate de tener las protecciones adecuadas y estar acompañado por alguien más."

    🛠️ Características

    Una de las características destacadas de esta mini fuente de alimentación conmutada es su eficiencia. Tiene una alta calificación de eficiencia de hasta el 85%, lo que significa que desperdicia menos energía en calor en comparación con otros productos similares.

    Esta característica es especialmente importante para dispositivos electrónicos que funcionan con baterías, ya que ayuda a extender su vida útil.

    Otra característica de esta fuente de alimentación es su bajo rizado y ruido. La fuente de alimentación tiene un voltaje de rizado inferior a 50mV, lo que garantiza que los dispositivos conectados reciban una fuente de alimentación estable y sin ruido.

    Esto es especialmente importante para dispositivos de audio, donde cualquier ruido en la fuente de alimentación puede causar ruido no deseado en la salida de audio.

    🧷 TNY268 - Pinout y Descripción

    El TNY268 está empaquetado en una estructura DIP-8B para pines perforados y un paquete SMD-8B para SMD.

    El paquete es similar al conocido CI LM555, con la excepción del pin 6 oculto en el TNY268, como podemos ver en el pinout de la Figura 2, a continuación.

    Pinout - Pinout TNY268 - Elcircuits
    Fig. 2 - Pinout TNY268

    🔩 Dejamos a continuación la descripción de cada pin del Circuito Integrado TNY268 para facilitar nuestra comprensión.

    • DRAIN (D): Conexión del drenaje del MOSFET de potencia. Proporciona corriente de operación interna para el arranque y el funcionamiento en estado estable.
    • BYPASS (BP): Punto de conexión para un capacitor de derivación externo de 0.1 µF para la fuente generada internamente de 5.8 V.
    • ENABLE/UNDERVOLTAGE (EN/UV): Este pin tiene dos funciones: habilitación de entrada y detección de subvoltaje de línea. Durante el funcionamiento normal, la conmutación del MOSFET de potencia es controlada por este pin. La conmutación del MOSFET termina cuando se extrae una corriente mayor a 240 μA de este pin.

      Este pin también detecta condiciones de subvoltaje de línea a través de una resistencia externa conectada al voltaje de línea DC. Si no hay una resistencia externa conectada a este pin, TinySwitch-II detecta su ausencia y deshabilita la función de subvoltaje de línea.
    • SOURCE (S): Circuito de control común, conectado internamente a la fuente del MOSFET de salida.
    • SOURCE (HV RTN): Conexión de fuente del MOSFET para retroalimentación de alto voltaje.

    🔌El Circuito de la Fuente de Alimentación Conmutada

    El Circuito de la Mini Fuente de Alimentación Conmutada con TNY268 para salida de 5V - 24V, 3A es un diseño simple pero potente, como se muestra en la Figura 3 a continuación.

    Sin embargo, debido a la implicación de la electricidad, requiere un manejo cuidadoso y al menos conocimientos intermedios de electrónica para ensamblar el circuito.

    Schematic Diagram Mini Switching Power Supply 5V - 25V, 3A with TNY268 - Elcircuits
    Fig. 3 - Esquema de la Mini Fuente de Alimentación Conmutada 5V - 25V, 3A con TNY268

    El diagrama esquemático del Circuito de la Mini Fuente de Alimentación Conmutada está bien diseñado y es fácil de entender. Incluye un controlador TNY268 que regula el voltaje y la corriente de salida de la fuente de alimentación.

    El circuito tiene algunos componentes esenciales como capacitores, resistencias, diodos y un inductor, que trabajan juntos para proporcionar energía estable y eficiente.

    💡 Inspiración para tu Próximo Proyecto Maker

    ¿Te gustó este proyecto? Entonces te encantará explorar otros circuitos que hemos preparado. ¡Cada uno con sus particularidades y aplicaciones ideales!

    🔧 Regular el Voltaje de Salida

    El voltaje de salida se ajusta a través de dos parámetros en el circuito:

    • El diodo D4, que es un diodo Zener de potencia de 1W.
    • El devanado secundario del transformador.

    📌 El Diodo Zener

    El diodo zener D4, es el diodo que ajustará el voltaje de salida, debemos configurarlo de la siguiente manera,
    cuando el voltaje deseado es Xv, el diodo zener debe tener un voltaje Xv - 1.

    El diodo debe ser 1V más bajo que el voltaje nominal de la fuente de alimentación, este voltaje más bajo se debe a que el fotoacoplador está conectado en serie con el diodo zener, y como es un diodo tipo "LED", tenemos la caída de voltaje en él.

    💡 Por ejemplo:

    Para obtener un voltaje de 5V en la salida de la fuente de alimentación:

    • El diodo zener D4 = 4V. Usamos un diodo zener comercial de 4.3V, 1N4731.
      Para obtener un voltaje de 9V en la salida de la fuente de alimentación:
      • El diodo zener D4 = 8V. Usamos un diodo zener comercial de 8.2V, 1N4738.
        Para obtener un voltaje de 12V en la salida de la fuente de alimentación:
        • El diodo zener D4 = 11V. Usamos un diodo zener comercial de 11V, 1N4741.
          Para obtener un voltaje de 25V en la salida de la fuente de alimentación:
          • El diodo zener D4 = 24V. Usamos un diodo zener comercial de 24V, 1N4749.

            🌀 El Transformador

            El transformador utilizado en este circuito fue un transformador de alta frecuencia, comúnmente encontrado en fuentes de alimentación de PC, como se ilustra en la Figura 4 a continuación, un modelo de transformador de Ferrita EE-25.

            4 EE-25 Ferrite Transformer - Elcircuits
            Fig. 4 Transformador de Ferrita EE-25

            ✔️ Devanado del bobinado primario

            El primario se devanará para soportar un voltaje entre 85V y 260V, y esto se hará devanando 140 vueltas de alambre esmaltado 33AWG, o alambre de 0.18 mm de diámetro.

            Inmediatamente después de devanar el primario, coloque cinta aislante apropiada, con aislamiento eléctrico y térmico, para aislar el primario del secundario.

            ✔️ Devanado del bobinado secundario

            El secundario se devanará según el voltaje de salida deseado, y esto se hará de tal manera que, por cada 1V deseado, se devanen 1.4 vueltas de alambre esmaltado 17AWG o alambre de 1.15 mm.

            👉 El cálculo para un voltaje de salida de 5V se puede lograr usando la fórmula a continuación:

            Fórmula: N = V * F
            • N = Número de Vueltas
            • V = Voltaje Deseado
            • C = Constante = 1.4
            • V = 5V
            • C = 1.4
            • N = ?
            • N = 5 * 1.4
            • N = 7 vueltas
            Para 5V en la salida, tenemos 7 vueltas para devanar en el secundario.

            👉 El cálculo para un voltaje de salida de 9V:

            • V = 9V
            • F = 1.4
            • N = ?
            • N = 9 * 1.4
            • N = 12.6 = ~13 Vueltas
            Para 9V en la salida, tenemos 13 vueltas para devanar en el secundario.

            👉 El cálculo para un voltaje de salida de 12V:

            • V = 12V
            • F = 1.4
            • N = ?
            • N = 12 * 1.4
            • N = 16.8 = ~17 Vueltas
            Para salida de 12V, tenemos 17 vueltas para devanar en el secundario.

            👉 El cálculo para un voltaje de salida de 24V:

            • V = 25V
            • F = 1.4
            • N = ?
            • N = 25 * 1.4
            • N = 35 Vueltas

            Para salida de 24V, tenemos 37 vueltas para devanar en el secundario.

            Lo bueno es que con la fórmula, podemos calcular cualquier voltaje que queramos obtener en la salida de nuestra fuente de alimentación conmutada.

            📝 Lista de Materiales

            Semiconductores

            • U1 ......... Circuito Integrado TNY268P
            • OPT....... Optoacoplador TLP181
            • D1, D2 ... Diodo 1N4007
            • D3 ......... Diodo Rápido FR307
            • D4 ......... Diodo Zener *Ver Texto

            Resistencias

            • R1 .... Resistencia 10Ω / 1W (marrón, negro, negro, dorado)
            • R2 .... Resistencia 200KΩ / 1/4W (rojo, negro, amarillo, dorado)
            • R3 .... Resistencia 470Ω / 1/4W (amarillo, violeta, marrón, dorado)

            Capacitores

            • C1 ....... Capacitor Electrolítico 47uF/400V
            • C2 ....... Capacitor de Poliéster 2.2nF
            • C3 ....... Capacitor de Poliéster 100nF
            • C4 ....... Capacitor Electrolítico 470uF/35V

            Varios

            • T1 ......... Transformador de Ferrita EE-25
            • P1, P2 ... Conector WJ2EDGVC-5.08-2P
            • Otros... PCI, Cables, Soldaduras, Etc.

            🖨️Circuito Impreso (PCB) - Descarga

            En la Figura 5 a continuación, ponemos a disposición el PCI en archivos GERBER, PDF y JPEG, para aquellos que quieran crear un ensamblaje más optimizado, ya sea en casa, o si prefieres, en una empresa que imprima la placa.

            PCB-Mini Switching Power Supply 5V - 25V, 3A with TNY268 - Elcircuits
            Fig. 5 - PCB-Mini Fuente de Alimentación Conmutada 5V - 25V, 3A con TNY268

            📥 Archivos para Descargar, Enlace Directo:

            Para descargar los archivos necesarios para ensamblar el circuito electrónico, simplemente haz clic en el enlace directo proporcionado a continuación:

            Haz clic en el enlace al lado: Archivos GERBER, PDF y PNG

            🧾 Conclusión

            En conclusión, la mini fuente de alimentación conmutada que proporciona una salida programable de 5V a 25Vdc es una excelente opción para varios dispositivos electrónicos. Su diseño compacto, alta eficiencia y bajo rizado y ruido la destacan en comparación con otros productos similares en el mercado.

            Sus características de seguridad, como la protección contra cortocircuitos y la protección contra sobrevoltaje, garantizan que los dispositivos conectados estén protegidos contra daños. Si estás buscando una fuente de alimentación confiable y eficiente para tus dispositivos electrónicos, entonces esta mini fuente de alimentación conmutada es una excelente opción.

            ✨ Nuestro Agradecimiento y Próximos Pasos

            Esperamos sinceramente que esta guía haya sido útil y enriquecedora para tus proyectos. ¡Gracias por dedicar tu tiempo a este contenido!

            Tu Comentario es Invaluable:

            ¿Tienes alguna pregunta, sugerencia o corrección? No dudes en compartirla en los comentarios a continuación. ¡Tu contribución nos ayuda a perfeccionar este contenido para toda la comunidad de ElCircuits!

            Si encontraste útil esta guía, ¡comparte el conocimiento!

            🔗 Compartir Esta Guía

            Saludos cordiales, El Equipo de Circuito Electrónicos ⚡

            O post Fuente SMPS Compacta 5-25V 3A con TNY268 apareceu primeiro em Circuitos Electrónicos.

            ]]>             https://www.es.elcircuits.com/fuente-smps-compacta-tny268/feed/ 0             Fuente SMPS Simétrica 2×50V 350W con IR2153 e IRF840 – Guía Completa + PCB https://www.es.elcircuits.com/fuente-smps-2x50v-350w-ir2153-irf840-guia-completa/ https://www.es.elcircuits.com/fuente-smps-2x50v-350w-ir2153-irf840-guia-completa/#respond Sun, 23 Nov 2025 17:59:07 +0000 https://www.es.elcircuits.com/?p=1645 Título para thumbnail Fuente SMPS Simétrica 2×50V 350W con IR2153 e IRF840 – Guía Completa + PCB 🌐 Puedes leer este artículo en: Português | English 🔧 ¿Para quién es esta guía? Este artículo es perfecto para estudiantes de electrónica, entusiastas, diseñadores y hobbyistas que desean construir una fuente conmutada SMPS de alta potencia (350W) con excelente relación costo-beneficio. Vamos a detallar cada paso del proceso, desde la teoría hasta el montaje final! ¡Hola a Todos! En el post de hoy, vamos a sumergirnos en el fascinante mundo de las fuentes conmutadas SMPS (Switched-Mode Power Supply), explorando un proyecto basado en el Circuito Integrado IR2153. Este controlador PWM (Pulse Width Modulation) de solo 8 pines es una verdadera joya para la electrónica, permitiendo construir una fuente conmutada no regulada de excelente calidad para diversas aplicaciones. Lo que hace especial a este proyecto es la combinación de simplicidad y rendimiento. Con un costo relativamente bajo, podemos obtener una fuente simétrica robusta capaz de entregar hasta 350W de potencia – ideal para alimentar amplificadores de audio, fuentes de laboratorio u otros proyectos que requieren tensiones simétricas elevadas. 💡 Consejo de experto: Las fuentes SMPS como esta son hasta un 85% más eficientes que las fuentes lineales tradicionales, generando menos calor y ocupando menos espacio. Esto las hace ideales para aplicaciones portátiles o donde el espacio es limitado. ⚡ Entendiendo la Etapa de Potencia La etapa de potencia es el corazón de nuestra fuente SMPS, responsable de entregar la energía necesaria para sus aplicaciones. En este proyecto, utilizamos dos transistores MOSFET tipo N IRF840, componentes robustos y ampliamente disponibles en el mercado, que reciben los pulsos PWM del circuito integrado IR2153. La alimentación del CI IR2153 se realiza a través del resistor de potencia de 27K 5W. Un detalle importante es que, en el encapsulado interno de este CI IR2153D, ya existe un diodo Zener de 15.6V para protección. Sin embargo, la corriente está limitada, por lo que debemos estar atentos para no utilizar un resistor R3 con resistencia menor, ya que esto aumentaría la corriente en la entrada del CI, pudiendo dañar el Zener y, consecuentemente, el CI. ✓ Atención: Si está utilizando el IR2153D (versión con diodo interno), no hay necesidad de utilizar el diodo D2 (FR107 o BA159), ya que este CI ya posee este componente internamente. Si es el IR2153 «sin la letra D», mantenga el diodo D2 según lo indicado en el esquema. Filtros de Bloqueo y Protección En la entrada del circuito, implementamos un filtro de EMI (Interferencia Electromagnética) y sistema de protección. Utilizamos un NTC Thermistor para limitar la corriente de pico durante la carga inicial de los capacitores, evitando sobrecargas. Esta misma topología puede ser encontrada en fuentes de alimentación AT/ATX de computadoras, lo que demuestra su eficacia y confiabilidad. 📚 Para saber más: El filtro EMI es esencial para evitar que ruidos generados por la conmutación de los MOSFETs retornen a la red eléctrica, interfiriendo en otros equipos. También protege la fuente contra ruidos externos que podrían afectar su funcionamiento. 🔌 Esquema Eléctrico del Circuito En la Figura 2, presentamos el diagrama esquemático completo de nuestra Fuente Conmutada SMPS simétrica, con potencia de hasta 350W usando el Circuito Integrado IR2153 como controlador PWM y los Transistores de potencia IRF840. Este circuito compacto es extremadamente funcional y puede ser adaptado para diversas aplicaciones. Fig 2 – Diagrama Esquemático Fuente SMPS Simétrica 2x50V 🔍 Análisis del circuito: El esquema muestra una configuración half-bridge clásica, donde el IR2153 genera las señales PWM complementarias para accionar los MOSFETs Q1 y Q2. El transformador TR1 recibe estos pulsos y los transfiere al secundario, donde son rectificados y filtrados para producir las tensiones de salida simétricas. 🌀 Guía Detallada: Enrollando el Transformador El transformador TR1 es un componente crítico y fue reaprovechado de una fuente de alimentación ATX de desecho. Después del rebobinado, su inductancia primaria quedó en aproximadamente 6,4 mH, un valor ideal para esta aplicación. ⚠️ Atención: El núcleo del transformador no debe tener espacio de aire (gap). Algunos transformadores de fuentes ATX poseen un espaciado en el gap. Si el suyo tiene, necesitará lijar las superficies hasta eliminar completamente este espaciado, garantizando el contacto total entre las mitades del núcleo. Proceso de Enrollado del Primario El enrollado primario consiste en 40 vueltas de hilo de cobre super esmaltado de 0,6 mm, configuradas sin el Center Tape (punto central). Enrollado del Secundario El secundario consiste en un enrollado de 28 vueltas con Center Tape de hilo de cobre super esmaltado de 0,6 mm. Esta configuración nos proporcionará las tensiones simétricas de aproximadamente ±50V después de la rectificación y filtrado. Inductores de Filtrado El inductor L1 / L2 es el mismo utilizado en la fuente ATX original y no requiere modificaciones. Ya los inductores L3 y L4, de los filtros de EMI de salida, pueden ser enrollados en núcleos toroidales de ferrita. Para los inductores de salida, recomendamos enrollar las bobinas emparejadas en los mismos núcleos toroidales, utilizando hilo de cobre super esmaltado de 0,6 mm con 25 vueltas en cada terminal de alimentación. Esto garantizará un filtrado eficaz y reducirá el ripple de salida. 💡 Consejo práctico: Al enrollar los inductores, mantenga el hilo siempre tensionado y distribuya las espiras de forma uniforme por el núcleo. Esto evitará acumulación de calor en puntos específicos y mejorará el rendimiento del filtro. 💡 Inspiración para tu Próximo Proyecto Maker ¿Te gustó este proyecto? Entonces te encantará explorar otros circuitos que hemos preparado. ¡Cada uno con sus particularidades y aplicaciones ideales! Fuente Conmutada SMPS 13.8V 10A con IR2153 y IRF840 + PCB Fuente SMPS Compacta 5-25V 3A con TNY268 Cómo Funcionan las Fuentes ATX: La Guía Definitiva en 10 Pasos Cómo Modificar una Fuente ATX a 13.6V, 22 Amperios: Guía Completa Paso a Paso 🧾 Lista de Materiales Detallada Para garantizar el éxito de su proyecto, la calidad de los componentes es esencial. A continuación, presentamos la lista completa de materiales de forma organizada, con especificaciones claras para facilitar su compra

            O post Fuente SMPS Simétrica 2×50V 350W con IR2153 e IRF840 – Guía Completa + PCB apareceu primeiro em Circuitos Electrónicos.

            ]]>

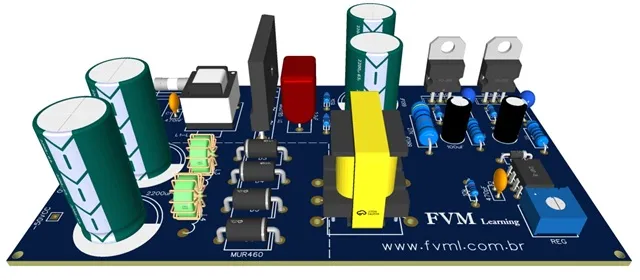

            Título para thumbnail

            Fuente SMPS Simétrica 2×50V 350W con IR2153 e IRF840 – Guía Completa + PCB
            Fuente SMPS Simétrica 2×50V 350W con IR2153 e IRF840 – Guía Completa + PCB

            🌐 Puedes leer este artículo en: Português | English

            🔧 ¿Para quién es esta guía? Este artículo es perfecto para estudiantes de electrónica, entusiastas, diseñadores y hobbyistas que desean construir una fuente conmutada SMPS de alta potencia (350W) con excelente relación costo-beneficio. Vamos a detallar cada paso del proceso, desde la teoría hasta el montaje final!

            ¡Hola a Todos!

            En el post de hoy, vamos a sumergirnos en el fascinante mundo de las fuentes conmutadas SMPS (Switched-Mode Power Supply), explorando un proyecto basado en el Circuito Integrado IR2153. Este controlador PWM (Pulse Width Modulation) de solo 8 pines es una verdadera joya para la electrónica, permitiendo construir una fuente conmutada no regulada de excelente calidad para diversas aplicaciones.

            Lo que hace especial a este proyecto es la combinación de simplicidad y rendimiento. Con un costo relativamente bajo, podemos obtener una fuente simétrica robusta capaz de entregar hasta 350W de potencia - ideal para alimentar amplificadores de audio, fuentes de laboratorio u otros proyectos que requieren tensiones simétricas elevadas.

            💡 Consejo de experto: Las fuentes SMPS como esta son hasta un 85% más eficientes que las fuentes lineales tradicionales, generando menos calor y ocupando menos espacio. Esto las hace ideales para aplicaciones portátiles o donde el espacio es limitado.

            ⚡ Entendiendo la Etapa de Potencia

            La etapa de potencia es el corazón de nuestra fuente SMPS, responsable de entregar la energía necesaria para sus aplicaciones. En este proyecto, utilizamos dos transistores MOSFET tipo N IRF840, componentes robustos y ampliamente disponibles en el mercado, que reciben los pulsos PWM del circuito integrado IR2153.

            La alimentación del CI IR2153 se realiza a través del resistor de potencia de 27K 5W. Un detalle importante es que, en el encapsulado interno de este CI IR2153D, ya existe un diodo Zener de 15.6V para protección. Sin embargo, la corriente está limitada, por lo que debemos estar atentos para no utilizar un resistor R3 con resistencia menor, ya que esto aumentaría la corriente en la entrada del CI, pudiendo dañar el Zener y, consecuentemente, el CI.

            ✓ Atención: Si está utilizando el IR2153D (versión con diodo interno), no hay necesidad de utilizar el diodo D2 (FR107 o BA159), ya que este CI ya posee este componente internamente. Si es el IR2153 "sin la letra D", mantenga el diodo D2 según lo indicado en el esquema.

            Filtros de Bloqueo y Protección

            En la entrada del circuito, implementamos un filtro de EMI (Interferencia Electromagnética) y sistema de protección. Utilizamos un NTC Thermistor para limitar la corriente de pico durante la carga inicial de los capacitores, evitando sobrecargas. Esta misma topología puede ser encontrada en fuentes de alimentación AT/ATX de computadoras, lo que demuestra su eficacia y confiabilidad.

            📚 Para saber más: El filtro EMI es esencial para evitar que ruidos generados por la conmutación de los MOSFETs retornen a la red eléctrica, interfiriendo en otros equipos. También protege la fuente contra ruidos externos que podrían afectar su funcionamiento.

            🔌 Esquema Eléctrico del Circuito

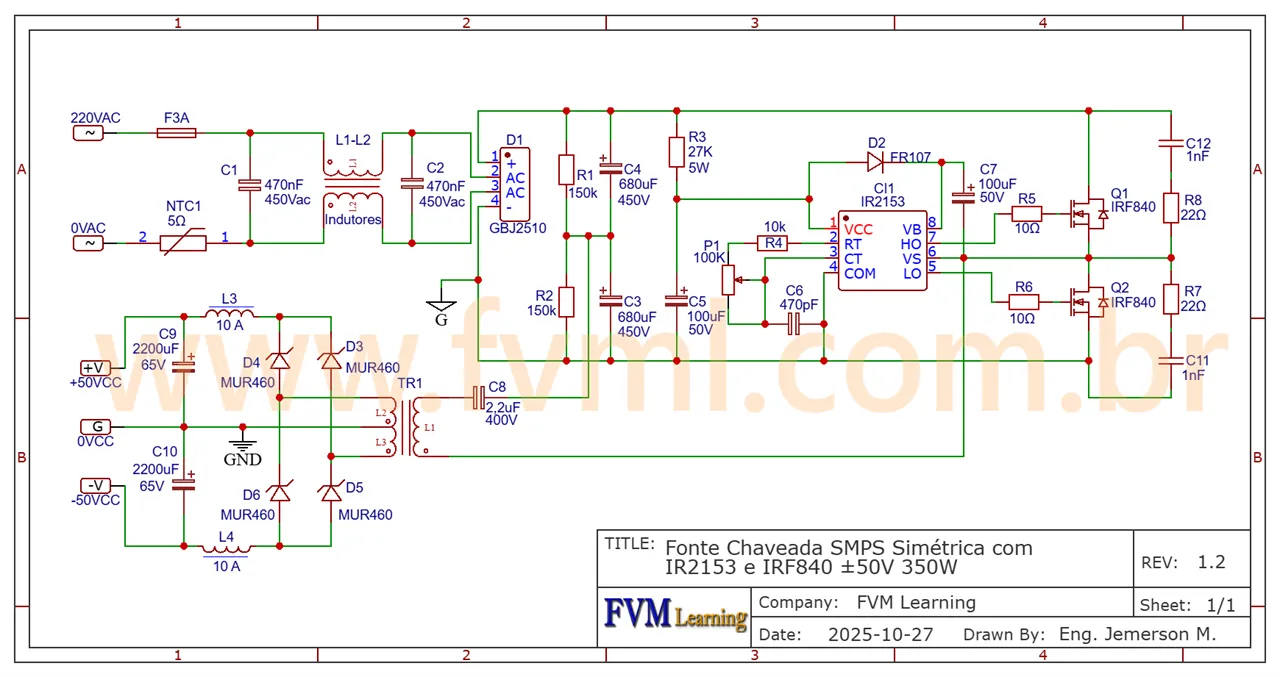

            En la Figura 2, presentamos el diagrama esquemático completo de nuestra Fuente Conmutada SMPS simétrica, con potencia de hasta 350W usando el Circuito Integrado IR2153 como controlador PWM y los Transistores de potencia IRF840. Este circuito compacto es extremadamente funcional y puede ser adaptado para diversas aplicaciones.

            Diagrama Esquemático Fuente SMPS Simétrica 2x50V
            Fig 2 - Diagrama Esquemático Fuente SMPS Simétrica 2x50V

            🔍 Análisis del circuito: El esquema muestra una configuración half-bridge clásica, donde el IR2153 genera las señales PWM complementarias para accionar los MOSFETs Q1 y Q2. El transformador TR1 recibe estos pulsos y los transfiere al secundario, donde son rectificados y filtrados para producir las tensiones de salida simétricas.

            🌀 Guía Detallada: Enrollando el Transformador

            El transformador TR1 es un componente crítico y fue reaprovechado de una fuente de alimentación ATX de desecho. Después del rebobinado, su inductancia primaria quedó en aproximadamente 6,4 mH, un valor ideal para esta aplicación.

            ⚠️ Atención: El núcleo del transformador no debe tener espacio de aire (gap). Algunos transformadores de fuentes ATX poseen un espaciado en el gap. Si el suyo tiene, necesitará lijar las superficies hasta eliminar completamente este espaciado, garantizando el contacto total entre las mitades del núcleo.

            Proceso de Enrollado del Primario

            El enrollado primario consiste en 40 vueltas de hilo de cobre super esmaltado de 0,6 mm, configuradas sin el Center Tape (punto central).

            Enrollado del Secundario

            El secundario consiste en un enrollado de 28 vueltas con Center Tape de hilo de cobre super esmaltado de 0,6 mm. Esta configuración nos proporcionará las tensiones simétricas de aproximadamente ±50V después de la rectificación y filtrado.

            Inductores de Filtrado

            El inductor L1 / L2 es el mismo utilizado en la fuente ATX original y no requiere modificaciones. Ya los inductores L3 y L4, de los filtros de EMI de salida, pueden ser enrollados en núcleos toroidales de ferrita.

            Para los inductores de salida, recomendamos enrollar las bobinas emparejadas en los mismos núcleos toroidales, utilizando hilo de cobre super esmaltado de 0,6 mm con 25 vueltas en cada terminal de alimentación. Esto garantizará un filtrado eficaz y reducirá el ripple de salida.

            💡 Consejo práctico: Al enrollar los inductores, mantenga el hilo siempre tensionado y distribuya las espiras de forma uniforme por el núcleo. Esto evitará acumulación de calor en puntos específicos y mejorará el rendimiento del filtro.

            💡 Inspiración para tu Próximo Proyecto Maker

            ¿Te gustó este proyecto? Entonces te encantará explorar otros circuitos que hemos preparado. ¡Cada uno con sus particularidades y aplicaciones ideales!

            🧾 Lista de Materiales Detallada

            Para garantizar el éxito de su proyecto, la calidad de los componentes es esencial. A continuación, presentamos la lista completa de materiales de forma organizada, con especificaciones claras para facilitar su compra y evitar errores.

            Referencia Componente Especificación Observaciones
            CI1 Circuito Integrado IR2153 o IR2153D Controlador PWM
            Q1, Q2 Transistores Mosfets IRF840 500V, 8A. Necesario disipador de calor.
            R1, R2 Resistor 150k (1/4W) Marrón, verde, amarillo
            R3 Resistor de Potencia 27K 5W Rojo, violeta, naranja. ¡No use valor menor!
            R4 Resistor 10K (1/4W) Marrón, negro, naranja
            R5, R6 Resistor 10Ω (1/4W) Marrón, negro, negro. Gate de los MOSFETs.
            R7, R8 Resistor 22Ω 2W Rojo, rojo, negro. Descarga Cap Snubber.
            D1 Puente de Diodos GBJ2510 Rectificación de entrada. 1000v 25A.
            D2 Diodo Rápido FR107 o BA159 No usar con IR2153D (ya tiene interno).
            D3 à D6 Diodos Rápidos MUR460 Rectificación de salida. 600V, 4A.
            C1, C2 Capacitor Poliéster 470nF - 250Vac Filtro EMI de entrada (tipo X).
            C3, C4 Capacitor Electrolítico 680uF - 450V Filtro de bus DC.
            C5, C7 Capacitor Electrolítico 100uF - 50V Alimentación del CI (bootstrap).
            C6 Capacitor Cerámico 470pF Define la frecuencia de oscilación.
            C8 Capacitor Poliéster 2,2uF - 400V Acoplamiento del primario del trafo.
            C9, C10 Capacitor Electrolítico 2200uF - 65V Filtro de salida. Use de bajo ESR.
            C11, C12 Cerámica MKP 1nF - 1000V RC Snubber
            P1 Potenciómetro 100kΩ Ajuste fino de la frecuencia (opcional).
            NTC1 Thermistor 5Ω Protección contra inrush current.
            L1, L2, L3, L4 Inductores *Ver detalles en el texto Filtros de EMI y de salida.
            TR1 Transformador *Ver detalles en el texto Núcleo EE o EI de fuente ATX.
            F1 Fusible 3A (soldable) Protección principal contra sobrecorriente.

            🖨️ Placa de Circuito Impreso (PCI) - Proyecto Optimizado

            Para facilitar su montaje y garantizar el máximo rendimiento y seguridad, hemos preparado una placa de circuito impreso (PCI) diseñada profesionalmente. El diseño ha sido optimizado para:

            • Pistas Anch Para soportar altas corrientes sin sobrecalentamiento.
            • Separación Adecuada: Distancia segura entre las partes de alta tensión y baja tensión.
            • Planificación Térmica: Posicionamiento estratégico de los componentes que disipan calor.
            • Compatibilidad: Perforación estándar para los componentes listados.

            Estamos disponibilizando para Descarga todos los materiales necesarios para quien desee montar con la placa sugerida: archivos en webp, PDF para impresión casera y archivos Gerber para quien desee enviar para una fabricación profesional.

            PCI Placa de Circuito Impreso - Fuente SMPS 2X50V - 350W
            Fig. 3 - PCI Placa de Circuito Impreso - Fuente SMPS 2X50V - 350W

            📥 ¡Descargue Ahora los Archivos del Proyecto!

            Para descargar los archivos necesarios para el montaje del circuito electrónico, simplemente haga clic en el enlace directo disponibilizado a continuación:

            Enlace para Descargar: Layout PCB, PDF, GERBER, JPG

            🤔 Preguntas Frecuentes Fuente SMPS Simétrica IR2153 IRF840 (FAQ)

            Para garantizar que su proyecto sea un éxito, hemos compilado algunas de las preguntas más comunes sobre la Fuente Conmutada SMPS Simétrica con IR2153 y IRF840

            ❓ ¿Puedo usar esta fuente para un amplificador de audio? 🔽

            Sí, esta fuente es excelente para amplificadores de audio que requieren alimentación simétrica, como los de clase AB o D. La baja ondulación (ripple) y la alta capacidad de corriente garantizan una calidad de sonido superior.

            ❓ ¿Qué debo hacer si la fuente no enciende? 🔽

            Primero, verifique el fusible F1. Después, con la fuente desconectada de la red, mida la continuidad de los componentes principales. Un error común es el enrollado del transformador o soldaduras frías en los MOSF s y en el CI. Use una lámpara en serie con la entrada para una prueba segura.

            ❓ ¿Es necesario añadir un ventilador (cooler) para refrigeración? 🔽

            Para operaciones en potencias cercanas a 350W o por largos períodos, es altamente recomendable. Un pequeño cooler de 12V puede ser alimentado por la propia fuente (con un regulador 7812, por ejemplo) para mantener los MOSFETs y el transformador a una temperatura segura.


            🎉 Conclusión y Próximos Pasos

            Hemos llegado al final de esta guía completa para la construcción de su Fuente Conmutada SMPS Simétrica de 350W. Con este proyecto, usted no solo construye una herramienta poderosa para sus aplicaciones, sino que también profundiza su conocimiento en electrónica de potencia, un área fundamental y gratificante.

            Recuerde siempre priorizar la seguridad, trabajando con cuidado y utilizando equipos de protección adecuados. El montaje de fuentes conmutadas involucra tensiones elevadas y puede ser peligroso si se maneja de forma incorrecta.

            ✨ Nuestro Agradecimiento y Próximos Pasos

            Esperamos sinceramente que esta guía haya sido útil y enriquecedora para tus proyectos. ¡Gracias por dedicar tu tiempo a este contenido!

            Tu Comentario es Invaluable:

            ¿Tienes alguna pregunta, sugerencia o corrección? No dudes en compartirla en los comentarios a continuación. ¡Tu contribución nos ayuda a perfeccionar este contenido para toda la comunidad de ElCircuits!

            Si encontraste útil esta guía, ¡comparte el conocimiento!

            🔗 Compartir Esta Guía

            Saludos cordiales, El Equipo de Circuito Electrónicos ⚡

            O post Fuente SMPS Simétrica 2×50V 350W con IR2153 e IRF840 – Guía Completa + PCB apareceu primeiro em Circuitos Electrónicos.

            ]]>             https://www.es.elcircuits.com/fuente-smps-2x50v-350w-ir2153-irf840-guia-completa/feed/ 0             Cómo Funcionan las Fuentes ATX: La Guía Definitiva en 10 Pasos https://www.es.elcircuits.com/como-funcionan-las-fuentes-atx-la-guia-definitiva-en-10-pasos/ https://www.es.elcircuits.com/como-funcionan-las-fuentes-atx-la-guia-definitiva-en-10-pasos/#respond Sun, 19 Oct 2025 00:15:00 +0000 https://es.elcircuits.com/como-funcionan-las-fuentes-atx-la-guia-definitiva-en-10-pasos-2/ Cómo Funcionan las Fuentes ATX: La Guía Definitiva en 10 Pasos 🌐 Puedes leer este artículo en: Português | English ¡Hola, entusiastas de la electrónica! ¿Alguna vez te has preguntado qué sucede dentro de esa caja metálica que alimenta todos los componentes de tu computadora? Las fuentes de alimentación conmutadas, especialmente el estándar ATX (Advanced Technology eXtended), son verdaderas obras de ingeniería, pero su funcionamiento puede parecer un misterio. En esta guía completa, vamos a desmitificar el proceso. Basado en nuestro video detallado en el canal, hemos transformado la explicación en un paso a paso escrito para que puedas consultar siempre que lo necesites. Vamos a sumergirnos en los 10 pasos fundamentales que transforman la corriente alterna de tu toma de corriente en los voltajes precisos que tu PC necesita para funcionar. Las fuentes conmutadas ATX poseen características únicas cuando se comparan con las fuentes conmutadas (SMPS – Switched Mode Power Supply) más genéricas. La principal de ellas es la capacidad de proporcionar múltiples tensiones de salida estabilizadas, como +12V, +5V, +3.3V, -12V, y el esencial 5VSB (Standby). Aunque existen variaciones, este es el estándar que encontramos en la mayoría de los computadores. El principio de funcionamiento de todas las SMPS es similar: controlar la tensión de salida encendiendo y apagando un circuito conmutador a altísima velocidad. La magia está en ajustar el ancho y la frecuencia de estos pulsos para obtener exactamente el voltaje deseado en la salida. Vamos a entender cómo esto es orquestado. 📌 Los 10 Pasos del Funcionamiento de una Fuente ATX Para facilitar la comprensión, hemos dividido el complejo funcionamiento de una fuente ATX en un diagrama de 10 bloques. Cada bloque representa una etapa crucial del proceso, desde la entrada de la energía hasta la entrega final a los componentes. Fig. 2 – Diagrama de Bloques Fuente de Alimentación Conmutada – SMPS – ATX ⏯️ ¿Prefieres Ver? ¡Revisa Nuestra Explicación en Video! Este artículo es un complemento a nuestro video en YouTube. Si eres más visual, mira la explicación completa abajo y luego usa esta guía como material de consulta. 🔷1° Paso – Filtro de Transitorios (Entrada AC) Esta es la puerta de entrada. El voltaje de tu red eléctrica (110V o 220V AC) entra en la fuente por aquí. La primera línea de defensa es un fusible, diseñado para romperse en caso de un cortocircuito severo en cualquier etapa siguiente, evitando daños mayores. Inmediatamente después, encontramos el NTC (Coeficiente de Temperatura Negativo), un termistor que limita la corriente de sobretensión inicial. Con el circuito frío, él posee una resistencia alta (cerca de 15 Ohmios), pero a medida que se calienta con el paso de la corriente, su resistencia cae a menos de 1 Ohmio, permitiendo el funcionamiento normal. Finalmente, bobinas y capacitores (Clase X y Y) forman un filtro contra EMI (Interferencia Electromagnética). Ellos impiden que los ruidos de alta frecuencia generados por la conmutación de la fuente «se filtren» a la red eléctrica e interfieran en otros aparatos. Fig. 3 – Filtro de Transitorios y protección fuente ATX 🔷 2° Paso – Rectificación Primaria El voltaje alterno (AC) que pasó por el filtro ahora necesita ser convertido. Esta tarea es del puente rectificador, un componente único (o un arreglo de cuatro diodos) que transforma el voltaje sinusoidal en una corriente continua pulsante. Piensa en ello como tomar una onda (AC) y voltear toda la parte de abajo hacia arriba, creando una serie de «colinas» de voltaje positivo. En el caso de nuestra fuente de ejemplo, tenemos un puente de diodos formado por un arreglo de 4 diodos integrados, como se ilustra en la Figura 4 abajo. Fig. 4 – Puente de Rectificación Primaria fuente ATX 🔷 3° Paso – Filtrado (El Gran Almacenamiento) La corriente continua pulsante de la etapa anterior todavía no es útil para alimentar electrónicos sensibles. Necesitamos un voltaje estable. Aquí es donde entran los dos grandes capacitores electrolíticos del circuito primario. Fig. 5 – Filtrado primario fuente ATX Ellos actúan como reservorios de energía: se llenan durante el pico de los «colinas» de voltaje y liberan energía cuando el voltaje comienza a caer, suavizando las ondulaciones. El resultado es un voltaje de corriente continua (DC) alto y relativamente estable, alrededor de 300 a 320 Voltios, que servirá de «combustible» para la próxima etapa. 🔷 4° Paso – Conmutadores de Potencia Aquí está el corazón pulsante de la fuente. Los conmutadores son transistores de alta potencia (generalmente MOSFETs) que funcionan como interruptores electrónicos ultrarrápidos. Ellos toman los ~300V DC de la etapa de filtrado y los «trocean» en pulsos de onda cuadrada a altísima frecuencia, típicamente entre 20 kHz y 100 kHz (miles de veces por segundo!). Fig. 6 – Conmutadores de potencia fuente ATX Ellos no trabajan solos; reciben comandos precisos del Circuito de Control (Etapa 9). La velocidad y la duración con la que encienden y apagan es lo que, al final, determinará el voltaje exacto en las salidas de la fuente. 🔷 5° Paso – Transformador Principal (Chopper) Los pulsos de alta tensión y alta frecuencia de los conmutadores alimentan el devanado primario del transformador chopper. Este componente tiene dos funciones vitales: Aislamiento Galvánico: El aísla eléctricamente el lado primario de la fuente (de alta tensión, conectado a la toma) del lado secundario (de baja tensión, que alimenta tu PC), garantizando seguridad. Reducción de Tensión: Reduce drásticamente la alta tensión de entrada para los niveles más bajos que necesitamos en la salida (+12V, +5V, etc.). Fig. 7 – Transformador Chopper de Alta Frecuencia fuente ATX Gracias a la alta frecuencia, este transformador puede ser mucho más pequeño, más ligero y más eficiente que los transformadores gigantes encontrados en fuentes lineales antiguas. 🔷 6° Paso – Rectificación Rápida (Secundario) La salida del transformador es nuevamente una corriente alterna de alta frecuencia, pero ahora con voltajes mucho más bajos. Necesitamos convertirla a DC una última vez. Sin embargo, diodos rectificadores comunes son lentos demasiado para seguir una frecuencia entre 20KHZ a 100KHZ, dependiendo del tipo de fuente.

            O post Cómo Funcionan las Fuentes ATX: La Guía Definitiva en 10 Pasos apareceu primeiro em Circuitos Electrónicos.

            ]]>
            Cómo Funcionan las Fuentes ATX: La Guía Definitiva en 10 Pasos.
            Cómo Funcionan las Fuentes ATX: La Guía Definitiva en 10 Pasos

            🌐 Puedes leer este artículo en: Português | English

            ¡Hola, entusiastas de la electrónica!

            ¿Alguna vez te has preguntado qué sucede dentro de esa caja metálica que alimenta todos los componentes de tu computadora? Las fuentes de alimentación conmutadas, especialmente el estándar ATX (Advanced Technology eXtended), son verdaderas obras de ingeniería, pero su funcionamiento puede parecer un misterio.

            En esta guía completa, vamos a desmitificar el proceso. Basado en nuestro video detallado en el canal, hemos transformado la explicación en un paso a paso escrito para que puedas consultar siempre que lo necesites.

            Vamos a sumergirnos en los 10 pasos fundamentales que transforman la corriente alterna de tu toma de corriente en los voltajes precisos que tu PC necesita para funcionar.

            Las fuentes conmutadas ATX poseen características únicas cuando se comparan con las fuentes conmutadas (SMPS - Switched Mode Power Supply) más genéricas. La principal de ellas es la capacidad de proporcionar múltiples tensiones de salida estabilizadas, como +12V, +5V, +3.3V, -12V, y el esencial 5VSB (Standby). Aunque existen variaciones, este es el estándar que encontramos en la mayoría de los computadores.

            El principio de funcionamiento de todas las SMPS es similar: controlar la tensión de salida encendiendo y apagando un circuito conmutador a altísima velocidad. La magia está en ajustar el ancho y la frecuencia de estos pulsos para obtener exactamente el voltaje deseado en la salida. Vamos a entender cómo esto es orquestado.

            📌 Los 10 Pasos del Funcionamiento de una Fuente ATX

            Para facilitar la comprensión, hemos dividido el complejo funcionamiento de una fuente ATX en un diagrama de 10 bloques. Cada bloque representa una etapa crucial del proceso, desde la entrada de la energía hasta la entrega final a los componentes.

            Diagrama de bloques con los 10 pasos del funcionamiento de una fuente conmutada ATX, desde el filtro de entrada hasta los filtros de salida.
            Fig. 2 - Diagrama de Bloques Fuente de Alimentación Conmutada - SMPS - ATX

            ⏯️ ¿Prefieres Ver? ¡Revisa Nuestra Explicación en Video!

            Este artículo es un complemento a nuestro video en YouTube. Si eres más visual, mira la explicación completa abajo y luego usa esta guía como material de consulta.

            🔷1° Paso – Filtro de Transitorios (Entrada AC)

            Esta es la puerta de entrada. El voltaje de tu red eléctrica (110V o 220V AC) entra en la fuente por aquí. La primera línea de defensa es un fusible, diseñado para romperse en caso de un cortocircuito severo en cualquier etapa siguiente, evitando daños mayores.

            Inmediatamente después, encontramos el NTC (Coeficiente de Temperatura Negativo), un termistor que limita la corriente de sobretensión inicial. Con el circuito frío, él posee una resistencia alta (cerca de 15 Ohmios), pero a medida que se calienta con el paso de la corriente, su resistencia cae a menos de 1 Ohmio, permitiendo el funcionamiento normal.

            Finalmente, bobinas y capacitores (Clase X y Y) forman un filtro contra EMI (Interferencia Electromagnética). Ellos impiden que los ruidos de alta frecuencia generados por la conmutación de la fuente "se filtren" a la red eléctrica e interfieran en otros aparatos.

            Detalle del circuito de filtro de transitorios de una fuente ATX, destacando el fusible, NTC y bobinas de filtrado EMI.
            Fig. 3 - Filtro de Transitorios y protección fuente ATX

            🔷 2° Paso – Rectificación Primaria

            El voltaje alterno (AC) que pasó por el filtro ahora necesita ser convertido. Esta tarea es del puente rectificador, un componente único (o un arreglo de cuatro diodos) que transforma el voltaje sinusoidal en una corriente continua pulsante. Piensa en ello como tomar una onda (AC) y voltear toda la parte de abajo hacia arriba, creando una serie de "colinas" de voltaje positivo.

            En el caso de nuestra fuente de ejemplo, tenemos un puente de diodos formado por un arreglo de 4 diodos integrados, como se ilustra en la Figura 4 abajo.

            Puente rectificador en una placa de fuente ATX, componente responsable de convertir corriente alterna en corriente pulsante.
            Fig. 4 - Puente de Rectificación Primaria fuente ATX

            🔷 3° Paso – Filtrado (El Gran Almacenamiento)

            La corriente continua pulsante de la etapa anterior todavía no es útil para alimentar electrónicos sensibles. Necesitamos un voltaje estable. Aquí es donde entran los dos grandes capacitores electrolíticos del circuito primario.

            Dos grandes capacitores electrolíticos en el circuito primario de una fuente ATX, usados para el filtrado de alta tensión.
            Fig. 5 - Filtrado primario fuente ATX

            Ellos actúan como reservorios de energía: se llenan durante el pico de los "colinas" de voltaje y liberan energía cuando el voltaje comienza a caer, suavizando las ondulaciones.

            El resultado es un voltaje de corriente continua (DC) alto y relativamente estable, alrededor de 300 a 320 Voltios, que servirá de "combustible" para la próxima etapa.

            🔷 4° Paso – Conmutadores de Potencia

            Aquí está el corazón pulsante de la fuente. Los conmutadores son transistores de alta potencia (generalmente MOSFETs) que funcionan como interruptores electrónicos ultrarrápidos. Ellos toman los ~300V DC de la etapa de filtrado y los "trocean" en pulsos de onda cuadrada a altísima frecuencia, típicamente entre 20 kHz y 100 kHz (miles de veces por segundo!).

            Transistores conmutadores de potencia montados en un disipador de calor dentro de una fuente de alimentación ATX.
            Fig. 6 - Conmutadores de potencia fuente ATX

            Ellos no trabajan solos; reciben comandos precisos del Circuito de Control (Etapa 9). La velocidad y la duración con la que encienden y apagan es lo que, al final, determinará el voltaje exacto en las salidas de la fuente.

            🔷 5° Paso – Transformador Principal (Chopper)

            Los pulsos de alta tensión y alta frecuencia de los conmutadores alimentan el devanado primario del transformador chopper. Este componente tiene dos funciones vitales:

            • Aislamiento Galvánico: El aísla eléctricamente el lado primario de la fuente (de alta tensión, conectado a la toma) del lado secundario (de baja tensión, que alimenta tu PC), garantizando seguridad.
            • Reducción de Tensión: Reduce drásticamente la alta tensión de entrada para los niveles más bajos que necesitamos en la salida (+12V, +5V, etc.).
            Transformador chopper principal de una fuente ATX, responsable de aislar y reducir la tensión del circuito.
            Fig. 7 - Transformador Chopper de Alta Frecuencia fuente ATX

            Gracias a la alta frecuencia, este transformador puede ser mucho más pequeño, más ligero y más eficiente que los transformadores gigantes encontrados en fuentes lineales antiguas.

            🔷 6° Paso – Rectificación Rápida (Secundario)

            La salida del transformador es nuevamente una corriente alterna de alta frecuencia, pero ahora con voltajes mucho más bajos. Necesitamos convertirla a DC una última vez. Sin embargo, diodos rectificadores comunes son lentos demasiado para seguir una frecuencia entre 20KHZ a 100KHZ, dependiendo del tipo de fuente.

            Diodos Schottky de recuperación rápida montados en un disipador en el circuito secundario de una fuente ATX.
            Fig. 8 - DIODOS SCHOTTKY - Diodo de recuperación rápida

            Por eso, en esta etapa, se usan diodos de recuperación rápida, más conocidos como Diodos Schottky. Ellos son diseñados específicamente para operar a altísimas velocidades con pérdidas mínimas de energía.

            🔷 7° Paso – Filtros de Salida

            Después de la rectificación rápida, el voltaje ya es continuo, pero todavía lleva "ruidos" (el llamado ripple) de la conmutación en alta frecuencia. La etapa final de pulido ocurre aquí, en un conjunto de inductores y capacitores conocido como filtro LC, como se ilustra en la Figura 9 abajo.

            Circuito de filtros de salida de una fuente ATX, con inductores toroidales y capacitores para limpiar los voltajes de salida.
            Fig. 9 - Filtros de Salida fuente ATX
            • Los inductores actúan como un "amortiguador" para la corriente, suavizando picos y variaciones bruscas.
            • Los capacitores filtran cualquier ondulación de voltaje restante, garantizando una entrega de energía limpia y estable para los componentes del computador.

            Una falla en esta etapa es una causa común de inestabilidad en computadoras, como bloqueos y reinicios aleatorios.

            🔷 8° Paso – Transformador Driver

            ¿Cómo el "cerebro" de la fuente (el CI controlador) opera en el lado seguro de baja tensión, pero necesita comandar los conmutadores de potencia en el lado peligroso de alta tensión? La respuesta es el transformador driver.

            Pequeño transformador driver en una fuente ATX, usado para aislar y enviar los pulsos de control para los conmutadores.
            Fig. 10 - Transformador Driver aislador fuente ATX

            Funciona como un mensajero aislado, tomando los pulsos de control de baja potencia del CI y transfiriéndolos, de forma segura y eléctricamente aislada, para accionar los transistores conmutadores de la Etapa 4.

            🔷 9° Paso – CI Controlador (El Cerebro PWM)

            Este es el cerebro de la operación. Un Circuito Integrado (CI) dedicado monitorea constantemente los voltajes de salida de la fuente (+12V, +5V, etc.) a través de un circuito de retroalimentación. Sabe exactamente qué voltaje debe entregar.

            Circuito integrado controlador PWM, el cerebro de la fuente ATX que regula el voltaje de salida.
            Fig. 11 - Circuito Integrado Controlador PWM Fuente ATX

            Si el voltaje de +12V cae un poco porque tu tarjeta gráfica comenzó a trabajar más, el CI detecta esto instantáneamente y ajusta la señal que envía a los conmutadores. Usa una técnica llamada PWM (Pulse Width Modulation - Modulación por Ancho de Pulso), que básicamente agranda o estrecha los pulsos de "encendido/apagado" para entregar más o menos energía, manteniendo la salida perfectamente estable.

            🔷 10° Paso – Fuente Auxiliar (5VSB - Standby)

            ¿Alguna vez te has preguntado cómo puedes encender el PC con el botón, o cómo el LED de tu tarjeta de red parpadea incluso con el computador apagado? Agradece a la fuente VSB (Voltage Standby).

            Circuito de la fuente primaria de Standby (VSB) que proporciona el voltaje de +5V para mantener la placa base en espera.
            Fig. 12 - Fuente Primaria VSB +5V 2A

            Esta es una pequeña fuente de alimentación independiente dentro de la fuente principal que siempre está activa mientras el cable de energía esté en la toma.

            Genera la línea de +5V Standby con aproximadamente 2 Amperios, que alimenta los circuitos de espera de la placa base. Es ella que permite que la placa base detecte la pulsación del botón de encendido y envíe la señal PS_ON al CI controlador, ordenándole "despertar" el resto de la fuente.

            🔗 Proyectos Relacionados que Pueden Interesar

            ¿Le gustó este proyecto? Entonces le encantará explorar otros circuitos que hemos preparado. ¡Cada uno con sus particularidades y aplicaciones ideales!

            🤔 Dúvidas Frequentes (FAQ)

            Para garantizar que tu proyecto sea un éxito, compilamos algunas de las preguntas más comunes sobre las fuentes ATX. ¡Confira!

            1. ¿Qué es exactamente una fuente ATX? 🔽

            ATX (Advanced Technology eXtended) no es un tipo de fuente, sino un estándar de la industria para componentes de PC. Una fuente ATX sigue especificaciones de tamaño, conectores y señales eléctricas (como el PS_ON) para garantizar compatibilidad con la mayoría de las placas base y cajas del mercado.

            2. ¿Cómo funciona una fuente ATX de forma resumida? 🔽

            Como explicamos en detalle en el artículo, convierte la corriente alterna (AC) de la toma en corriente continua (DC) de alto voltaje. Luego, «trocea» esa energía en alta frecuencia, la pasa por un transformador para bajar el voltaje y aislar el circuito, y finalmente, rectifica y filtra esa energía para entregar los voltajes limpios de +12V, +5V y +3.3V que tu PC utiliza.

            3. ¿Cómo puedo saber si una fuente ATX es de buena calidad? 🔽

            Verifica tres cosas principales: la certificación 80 Plus (indica la eficiencia energética), el peso de la fuente (componentes de calidad son más pesados) y la reputación de la marca. Fuentes de calidad también listan todas las protecciones incluidas (OVP, OCP, SCP, etc.) en sus especificaciones.

            4. ¿Qué significa la certificación 80 Plus (Bronze, Gold, etc.)? 🔽

            Es un sello que garantiza la eficiencia energética de la fuente. Una fuente 80 Plus Bronze, por ejemplo, convierte como mínimo el 82% de la energía que toma de la toma en energía útil para el PC, desperdiciando como máximo el 18% como calor. Cuanto mejor el sello (Silver, Gold, Platinum), más eficiente es y menos energía desperdicia.

            5. ¿Puedo usar una fuente con más Watts de lo que mi PC necesita? 🔽

            Sí, e incluso es recomendado. La fuente de alimentación solo entrega la potencia que los componentes solicitan. Usar una fuente con margen (ej: una de 750W para un sistema que consume 500W) garantiza que trabaje con más eficiencia, se caliente menos y tenga una vida útil más larga.

            6. ¿Cómo encender una fuente ATX fuera del computador (en el banco)? 🔽

            Es simple, pero requiere cuidado. Con la fuente desconectada de la toma, usa un clip de papel o un cable para hacer un «jumper» (un puente) entre el pin del cable verde (PS_ON) y cualquier pin de cable negro (Tierra/GND) en el conector de 24 pines. Al conectar la fuente a la toma y encender el interruptor trasero, se encenderá.

            7. ¿Cuál es la diferencia entre una fuente modular, semi-modular y no-modular? 🔽

            No-modular: Todos los cables son fijos en la fuente. Es la opción más barata, pero dificulta la organización. Semi-modular: Los cables esenciales (placa base y CPU) son fijos, y los otros (tarjeta gráfica, SATA) son removibles. Full-modular: Todos los cables son removibles. Ofrece máxima flexibilidad para la organización (cable management).

            8. ¿Qué son las líneas (o rails) de +12V, +5V y +3.3V? 🔽

            Son los voltajes de salida que alimentan diferentes partes de tu computadora. La línea de +12V es la más importante, alimentando componentes de alto consumo como el procesador (CPU) y la tarjeta gráfica (GPU). Las líneas de +5V y +3.3V alimentan componentes de menor consumo, como SSDs, HDDs y chips en la placa base.

            9. ¿Una fuente ATX tiene vida útil? ¿Cuándo debería reemplazarla? 🔽

            Sí. El componente que más se degrada son los capacitores electrolíticos, que pierden su capacidad con el tiempo y el calor. Una fuente de buena calidad puede durar de 5 a 10 años. Señales de que es hora de reemplazarla incluyen inestabilidad en el sistema (bloqueos), ruidos extraños (zumbidos) o si simplemente ya no enciende.

            10. ¿Es peligroso abrir una fuente de alimentación ATX? 🔽

            SÍ, EXTREMADAMENTE PELIGROSO. Los capacitores primarios pueden almacenar una carga eléctrica letal por minutos o incluso horas después de que la fuente sea desconectada de la toma. Nunca abras una fuente de alimentación a menos que seas un profesional calificado y sepas cómo descargar los capacitores con seguridad.

            🧾 Conclusión: Una Orquesta de Alta Velocidad

            Como hemos visto, el funcionamiento de una fuente ATX es un baile complejo y sincronizado de componentes. Desde el filtrado inicial hasta la regulación inteligente por PWM, cada etapa es crucial para convertir la energía "cruda" de la toma en múltiples voltajes limpios, estables y seguros que dan vida al tu computadora. Esperamos que esta guía haya desvelado el misterio y haya alcanzado tus expectativas. Entender estos procesos no solo satisface la curiosidad, sino que también ayuda a diagnosticar problemas y a elegir una fuente de calidad para tu configuración.

            Artículo original publicado en FVML (portugués) – 12 de Diciembre de 2019

            ✨ Nuestro Agradecimiento y Próximos Pasos

            Esperamos sinceramente que esta guía haya sido útil y enriquecedora para tus proyectos. ¡Gracias por dedicar tu tiempo a este contenido!

            Tu Comentario es Invaluable:

            ¿Tienes alguna pregunta, sugerencia o corrección? No dudes en compartirla en los comentarios a continuación. ¡Tu contribución nos ayuda a perfeccionar este contenido para toda la comunidad de ElCircuits!

            Si encontraste útil esta guía, ¡comparte el conocimiento!

            🔗 Compartir Esta Guía

            Saludos cordiales, El Equipo de Circuito Electrónicos ⚡

            O post Cómo Funcionan las Fuentes ATX: La Guía Definitiva en 10 Pasos apareceu primeiro em Circuitos Electrónicos.

            ]]>             https://www.es.elcircuits.com/como-funcionan-las-fuentes-atx-la-guia-definitiva-en-10-pasos/feed/ 0             Cómo Modificar una Fuente ATX a 13.6V, 22A: Guía Completa Paso a Paso https://www.es.elcircuits.com/como-modificar-una-fuente-atx-a-13-6v-22-amperios-guia-completa-paso-a-paso/ https://www.es.elcircuits.com/como-modificar-una-fuente-atx-a-13-6v-22-amperios-guia-completa-paso-a-paso/#respond Sat, 18 Oct 2025 23:19:00 +0000 https://es.elcircuits.com/como-modificar-una-fuente-atx-a-13-6v-22-amperios-guia-completa-paso-a-paso-2/ Cómo modificar una fuente ATX a 13.6V, 22A, Guía completo paso a paso 🌐 Puedes leer este artículo en: Português | English 🔍 Resumen Rápido: En este tutorial completo, transformaremos una fuente ATX común de PC en una robusta fuente de alimentación de 13.6V capaz de proporcionar hasta 22A. Ideal para cargar baterías, alimentar sistemas de sonido automotriz y diversos proyectos electrónicos. ¡Sigue nuestra guía paso a paso y aprovecha todo el potencial de esta modificación! ¡Hola, entusiastas de la electrónica! ¿Alguna vez te has preguntado cómo transformar esa fuente de PC en desuso en tu laboratorio en una herramienta versátil y poderosa? Las fuentes ATX son fácilmente encontradas y la mayoría de los técnicos tienen al menos una guardada, esperando por una segunda oportunidad. Con esta modificación simple, podrás alimentar sistemas de sonido automotriz, crear cargadores eficientes para baterías, desarrollar proyectos de electrónica que requieren mayor corriente y mucho más. ¿Lo mejor de todo? Con un costo mínimo y aprovechando componentes que probablemente ya tienes! Para este tutorial, utilizaremos una fuente ATX de la marca iMicro, modelo PS-350WXMH, con 350W de potencia. Este modelo es bastante común y sirve como base perfecta para nuestra modificación. ¿Por Qué Modificar una Fuente ATX? 💰 Relación Costo-Beneficio Las fuentes ATX son abundantes y baratas, a menudo obtenidas gratuitamente de computadoras antiguas. ⚡ Alta Corriente Capaz de proporcionar hasta 22A, ideal para proyectos que requieren alta potencia como sonido automotriz. 🔧 Versatilidad Perfecta para cargar baterías, alimentar LEDs de alta potencia, probar componentes y mucho más. Seguiremos Paso a Paso para Facilitar el Entendimiento Antes de comenzar con las modificaciones, necesitamos verificar si la fuente está funcionando correctamente. Después de todo, ¿no tiene sentido modificar algo que no funciona, verdad? Piensa en ello como un chequeo completo antes de una cirugía! ⚠️ Consejo de Seguridad: Siempre trabaja con fuentes de alimentación desconectadas de la red eléctrica. Incluso apagadas, los capacitores internos pueden mantener carga residual por algún tiempo. Para probar la fuente, conecta un cable (o un trozo de soldadura, como en nuestro caso) en cortocircuito el conector con cable PSON «Cable Verde» y el GND «Cable Negro», como se demuestra en la Figura 2 a continuación. Fig. 2 – Encendiendo la fuente utilizando la conexión PSON y Negativo para prueba inicial Después de verificar que todo está funcionando correctamente y confirmar que el ventilador gira y los voltajes están presentes, podemos proceder con nuestra modificación! Vamos a Comenzar La Modificación 1° Paso – Identificando el Circuito Integrado Controlador El primer paso es identificar el tipo de CI controlador presente en tu fuente. En nuestro caso, estamos trabajando con el Circuito Integrado SD6109, como podemos observar en la Figura 3 a continuación. Fig. 3 – Circuito Integrado Controlador SD6109 encontrado en la Fuente ATX 💡 Información Importante: Aproximadamente el 90% de las fuentes ATX funcionan de manera similar. Si tu CI es diferente, ¡no te preocupes! Simplemente consulta el Datasheet correspondiente para identificar la pinout correcta de tu controlador. El Circuito Integrado SD6109 es un componente chino, lo que hizo un poco desafiante encontrar su Datasheet completo. Sin embargo, conseguimos localizar un documento con información suficiente para nuestra modificación. En la Figura 4 a continuación, podemos identificar la pinout de este CI. Fig. 4 – Datasheet del CI SD6109, con identificación de los pines Para nuestra modificación, utilizaremos el pin 17, que corresponde al amplificador de error con referencia de voltaje de 2.5V. Este pin nos ofrece un rango adecuado para ajustar la salida a 13.6V, que es ideal para cargar baterías de plomo-ácido (como las de autos y motos) y alimentar sistemas de sonido automotriz. 🎯 ¿Por Qué 13.6V Específicamente? El voltaje de 13.6V es ideal para baterías de plomo-ácido porque representa el nivel de «flotación» (float charge) perfecto para mantener la batería cargada sin sobrecargarla. Este es el voltaje que los sistemas de carga de calidad utilizan para mantener baterías en óptimas condiciones por largos períodos. 2° Paso – Materiales Necesarios Para esta modificación, necesitaremos inicialmente de: ✅ Un resistor de 10K (Marrón, Negro, Naranja, Dorado) ✅ Un potenciómetro de 10K (o 47K, 100K, 250K o hasta 500K como usamos) ✅ Cautín y estaño ✅ Multímetro para mediciones ✅ Cables para conexiones ✅ Termo retráctil o cinta aislante 🔧 Consejo Práctico: En nuestro video, utilizamos un potenciómetro de 500K porque era el que teníamos disponible en ese momento. Sin embargo, valores entre 10K y 250K funcionarán perfectamente para esta aplicación. La diferencia estará solo en la sensibilidad del ajuste. 3° Paso – Preparando el Circuito de Ajuste Ahora, vamos a montar el circuito que permitirá ajustar el voltaje de salida. Haz un arreglo del potenciómetro y el resistor en serie, como se ilustra en la Figura 5 a continuación. Suelda un cable en el extremo del Potenciómetro, el resistor en el pin central del potenciómetro y otro cable al final del resistor, dejando así dos puntas para conexión. Fig. 5 – Configurando el Potenciómetro y el Resistor en serie para ajuste de voltaje 4° Paso – Identificando el Pin Correcto en el CI Identifica el pin 17 «En nuestro caso» en nuestro CI. Recuerda que todos los CI’s tienen un chaflán o marcación para identificar el pin 1, como se sugiere en la Figura 6 a continuación, que muestra la disposición de los pines según el Datasheet. Después de identificar el pin 17 en la parte superior del CI, gira cuidadosamente la placa de circuito. ¡ATENCIÓN: los pines quedarán invertidos cuando se vean por el lado de soldadura! Identifica correctamente el pin correspondiente y marca con un bolígrafo o haz una pequeña marca en la pista. Este cuidado es fundamental para evitar errores que podrían dañar el CI. Fig. 6 – Pinout del CI SD6109 mostrando la ubicación del pin 17 ⚠️ ¡ATENCIÓN! Es fundamental identificar correctamente el pin 17. Una conexión incorrecta puede dañar permanentemente el CI controlador e inutilizar tu fuente. Si tienes dudas, consulta nuevamente el datasheet o pide una segunda opinión antes de proceder. 5° Paso

            O post Cómo Modificar una Fuente ATX a 13.6V, 22A: Guía Completa Paso a Paso apareceu primeiro em Circuitos Electrónicos.

            ]]>
            Cómo modificar una fuente ATX a 13.6V, 22A
            Cómo modificar una fuente ATX a 13.6V, 22A, Guía completo paso a paso

            🌐 Puedes leer este artículo en: Português | English

            🔍 Resumen Rápido: En este tutorial completo, transformaremos una fuente ATX común de PC en una robusta fuente de alimentación de 13.6V capaz de proporcionar hasta 22A. Ideal para cargar baterías, alimentar sistemas de sonido automotriz y diversos proyectos electrónicos. ¡Sigue nuestra guía paso a paso y aprovecha todo el potencial de esta modificación!

            ¡Hola, entusiastas de la electrónica!

            ¿Alguna vez te has preguntado cómo transformar esa fuente de PC en desuso en tu laboratorio en una herramienta versátil y poderosa? Las fuentes ATX son fácilmente encontradas y la mayoría de los técnicos tienen al menos una guardada, esperando por una segunda oportunidad.

            Con esta modificación simple, podrás alimentar sistemas de sonido automotriz, crear cargadores eficientes para baterías, desarrollar proyectos de electrónica que requieren mayor corriente y mucho más. ¿Lo mejor de todo? Con un costo mínimo y aprovechando componentes que probablemente ya tienes!

            Para este tutorial, utilizaremos una fuente ATX de la marca iMicro, modelo PS-350WXMH, con 350W de potencia. Este modelo es bastante común y sirve como base perfecta para nuestra modificación.

            ¿Por Qué Modificar una Fuente ATX?

            💰 Relación Costo-Beneficio

            Las fuentes ATX son abundantes y baratas, a menudo obtenidas gratuitamente de computadoras antiguas.

            ⚡ Alta Corriente

            Capaz de proporcionar hasta 22A, ideal para proyectos que requieren alta potencia como sonido automotriz.

            🔧 Versatilidad

            Perfecta para cargar baterías, alimentar LEDs de alta potencia, probar componentes y mucho más.

            Seguiremos Paso a Paso para Facilitar el Entendimiento

            Antes de comenzar con las modificaciones, necesitamos verificar si la fuente está funcionando correctamente. Después de todo, ¿no tiene sentido modificar algo que no funciona, verdad? Piensa en ello como un chequeo completo antes de una cirugía!

            ⚠️ Consejo de Seguridad: Siempre trabaja con fuentes de alimentación desconectadas de la red eléctrica. Incluso apagadas, los capacitores internos pueden mantener carga residual por algún tiempo.

            Para probar la fuente, conecta un cable (o un trozo de soldadura, como en nuestro caso) en cortocircuito el conector con cable PSON "Cable Verde" y el GND "Cable Negro", como se demuestra en la Figura 2 a continuación.

            Ligando a fonte ATX utilizando a conexão PSON e Negativo
            Fig. 2 - Encendiendo la fuente utilizando la conexión PSON y Negativo para prueba inicial

            Después de verificar que todo está funcionando correctamente y confirmar que el ventilador gira y los voltajes están presentes, podemos proceder con nuestra modificación!

            Vamos a Comenzar La Modificación

            1° Paso - Identificando el Circuito Integrado Controlador

            El primer paso es identificar el tipo de CI controlador presente en tu fuente. En nuestro caso, estamos trabajando con el Circuito Integrado SD6109, como podemos observar en la Figura 3 a continuación.

            Circuito Integrado Controlador SD6109 encontrado na Fonte ATX
            Fig. 3 - Circuito Integrado Controlador SD6109 encontrado en la Fuente ATX

            💡 Información Importante: Aproximadamente el 90% de las fuentes ATX funcionan de manera similar. Si tu CI es diferente, ¡no te preocupes! Simplemente consulta el Datasheet correspondiente para identificar la pinout correcta de tu controlador.

            El Circuito Integrado SD6109 es un componente chino, lo que hizo un poco desafiante encontrar su Datasheet completo. Sin embargo, conseguimos localizar un documento con información suficiente para nuestra modificación. En la Figura 4 a continuación, podemos identificar la pinout de este CI.

            Datasheet do CI SD6109, com identificação dos pinos
            Fig. 4 - Datasheet del CI SD6109, con identificación de los pines

            Para nuestra modificación, utilizaremos el pin 17, que corresponde al amplificador de error con referencia de voltaje de 2.5V. Este pin nos ofrece un rango adecuado para ajustar la salida a 13.6V, que es ideal para cargar baterías de plomo-ácido (como las de autos y motos) y alimentar sistemas de sonido automotriz.

            🎯 ¿Por Qué 13.6V Específicamente?

            El voltaje de 13.6V es ideal para baterías de plomo-ácido porque representa el nivel de "flotación" (float charge) perfecto para mantener la batería cargada sin sobrecargarla. Este es el voltaje que los sistemas de carga de calidad utilizan para mantener baterías en óptimas condiciones por largos períodos.

            2° Paso - Materiales Necesarios

            Para esta modificación, necesitaremos inicialmente de:

            • ✅ Un resistor de 10K (Marrón, Negro, Naranja, Dorado)
            • ✅ Un potenciómetro de 10K (o 47K, 100K, 250K o hasta 500K como usamos)
            • ✅ Cautín y estaño
            • ✅ Multímetro para mediciones
            • ✅ Cables para conexiones
            • ✅ Termo retráctil o cinta aislante

            🔧 Consejo Práctico: En nuestro video, utilizamos un potenciómetro de 500K porque era el que teníamos disponible en ese momento. Sin embargo, valores entre 10K y 250K funcionarán perfectamente para esta aplicación. La diferencia estará solo en la sensibilidad del ajuste.

            3° Paso - Preparando el Circuito de Ajuste

            Ahora, vamos a montar el circuito que permitirá ajustar el voltaje de salida. Haz un arreglo del potenciómetro y el resistor en serie, como se ilustra en la Figura 5 a continuación. Suelda un cable en el extremo del Potenciómetro, el resistor en el pin central del potenciómetro y otro cable al final del resistor, dejando así dos puntas para conexión.

            Configurando o Potenciômetro e o Resistor em série para ajuste de tensão
            Fig. 5 - Configurando el Potenciómetro y el Resistor en serie para ajuste de voltaje

            4° Paso - Identificando el Pin Correcto en el CI

            Identifica el pin 17 "En nuestro caso" en nuestro CI. Recuerda que todos los CI's tienen un chaflán o marcación para identificar el pin 1, como se sugiere en la Figura 6 a continuación, que muestra la disposición de los pines según el Datasheet.

            Después de identificar el pin 17 en la parte superior del CI, gira cuidadosamente la placa de circuito. ¡ATENCIÓN: los pines quedarán invertidos cuando se vean por el lado de soldadura! Identifica correctamente el pin correspondiente y marca con un bolígrafo o haz una pequeña marca en la pista. Este cuidado es fundamental para evitar errores que podrían dañar el CI.

            Pinout do CI SD6109 mostrando a localização do pino 17
            Fig. 6 - Pinout del CI SD6109 mostrando la ubicación del pin 17

            ⚠️ ¡ATENCIÓN!

            Es fundamental identificar correctamente el pin 17. Una conexión incorrecta puede dañar permanentemente el CI controlador e inutilizar tu fuente. Si tienes dudas, consulta nuevamente el datasheet o pide una segunda opinión antes de proceder.

            5° Paso - Conectando el Circuito de Ajuste

            Suelda una de las puntas de nuestro arreglo (resistor + potenciómetro) en el negativo de la fuente GND y la otra punta en el pin 17 del CI.

            Explicación técnica: El resistor de 10K sirve como protección, garantizando que cuando el potenciómetro esté en su posición mínima (cero ohm), no ocurra un cortocircuito directo entre el pin 17 y el GND. Sin este resistor, el CI podría dispararse o, en casos extremos, sufrir daños permanentes.

            ⚠️ ¡SEGURIDAD PRIMERO!

            Es de suma importancia que utilices una prueba anti-cortocircuito al encender la fuente por primera vez después de la modificación. Recomendamos la tradicional prueba en serie con lámpara incandescente. Tenemos un post detallado sobre cómo construir una prueba Serie de bajo costo:

            • Construyendo Prueba de Lámpara en Serie Conmutable de 50 a 650W

            NO toques el disipador de calor del primario de la fuente cuando esté encendida! Podrías sufrir una Descarga Eléctrica grave. "DA CHOQUE" y puede ser fatal.

            Enciende la fuente con cautela a través de la PRUEBA EN SERIE, y mide el voltaje de salida con un multímetro. Ajusta el potenciómetro lentamente hasta alcanzar el voltaje deseado (13.6V) o hasta donde la fuente pueda proporcionar sin disparar la protección.

            Después de definir el voltaje ideal, desconecta el cable de energía del tomacorriente, APAGA LA ENERGÍA, y desuelda los dos cables del arreglo (Resistor y Potenciómetro).

            🔗 Proyectos Relacionados que Pueden Interesar

            ¿Le gustó este proyecto? Entonces le encantará explorar otros circuitos que hemos preparado. ¡Cada uno con sus particularidades y aplicaciones ideales!

            6° Paso - Determinando el Valor Fijo del Resistor

            Con el multímetro, mide la resistencia total del arreglo en serie (potenciómetro + resistor). En nuestro caso, la resistencia quedó en 56,70K, como se muestra en la Figura 7 a continuación. Para un resistor comercial, podemos utilizar uno de 56K (valor estándar E12).

            Arranjo em série resistor e Potenciômetro com 56,70K
            Fig. 7 - Arreglo en serie resistor y Potenciómetro midiendo 56,70K

            Como no teníamos un resistor de 56K disponible en nuestro laboratorio, creamos otra combinación para reemplazar el potenciómetro. Conectamos dos resistores en serie (sabemos que cuando conectamos resistores en serie, sus resistencias se suman).

            Utilizamos un resistor de 47K + el de 10K, totalizando 57K, un valor muy cercano al que medimos en el arreglo original con potenciómetro.

            Luego, aplicamos Termo Retráctil para aislar los dos resistores en serie, como sugiere la Figura 8 a continuación. Este conjunto será soldado permanentemente en lugar del arreglo temporal, es decir, entre el PIN 17 y el GND.

            Arranjo dois resistores em série para conseguir o valor de 56K
            Fig. 8 - Arreglo con dos resistores en serie para conseguir el valor de 56K
            OBS: Después de soldar todo, verifica cuidadosamente si no hay ningún cortocircuito. Usa el multímetro para medir la resistencia entre el GND y el Pin 17, si el valor es muy bajo, puede haber un problema. Además del termo retráctil, aplicamos cinta aislante para garantizar el aislamiento completo.

            7° Paso - Prueba de Carga

            🔬 ¿Por Qué la Prueba de Carga es Importante?

            Una prueba de carga verifica si tu fuente modificada mantiene el voltaje deseado bajo demanda real. Sin carga, el voltaje puede parecer correcto, pero caerá drásticamente cuando se solicite. Esta prueba valida la eficacia de nuestra modificación.

            Para nuestra prueba, utilizaremos una lámpara Halógena de 12V, 55W. Por la Ley de Ohm, podemos calcular la corriente esperada:
            • Fórmula: P = V × I (Potencia = Voltaje × Corriente)
            • Despejando la corriente: I = P / V
            • Aplicando: I = 55W / 12V
            • Resultado: I = 4.58A

            Por lo tanto, nuestra carga de prueba consumirá aproximadamente 4.58 Amperios. Abajo, en la Figura 10, podemos ver la lámpara Halógena 12V 55W que utilizamos.

            Lâmpada halogena 12V 55W
            Fig. 10 - Lámpara halógena 12V 55W utilizada para prueba de carga

            En la Figura 11 a continuación, podemos observar el voltaje sin carga, donde el multímetro marca 13.65V, exactamente lo que queríamos alcanzar!

            Teste de tensão depois das alterações, antes da carga
            Fig. 11 - Prueba de voltaje después de las modificaciones, antes de la carga (13.65V)

            Prueba Bajo Carga

            Ahora, el momento de la verdad! Conectamos nuestra lámpara de 55W como carga. Como podemos verificar en la Figura 12 a continuación, observamos una caída de voltaje de 13.65V a 12.82V bajo carga.

            Teste de Carga e queda de tensão com Lâmpara halogen
            Fig. 12 - Prueba de Carga y caída de voltaje con Lámpara halógena (12.82V)

            📊 Análisis de los Resultados

            La caída de voltaje observada (de 13.65V a 12.82V) es normal y esperada. Las lámparas halógenas, especialmente cuando están frías, consumen más corriente de la especificada. Para aplicaciones como carga de baterías, donde la corriente no es tan alta y constante, el voltaje se mantendrá más estable, generalmente por encima de 13V, que es perfecto para cargar baterías de plomo-ácido.

            Después de varias pruebas con carga de batería, obtuvimos excelentes resultados! La fuente se mantuvo estable y eficiente. En cuanto al sonido automotriz, también sostuvo perfectamente un módulo Taramps de 400W RMS conectado a un Player Pioneer, sin causar pérdidas o distorsiones significativas.

            Conclusión

            Estamos muy satisfechos con este proyecto! Su simplicidad y versatilidad lo hacen ideal para diversas aplicaciones, desde carga de baterías hasta alimentación de sistemas de sonido automotriz. La modificación cumplió satisfactoriamente todas nuestras expectativas, transformando una fuente ATX común en una herramienta poderosa y funcional.
            Para quienes deseen ver los detalles del montaje en la práctica, dejamos a continuación el video completo para que acompañes cada paso del proceso:

            🎯 Ideas de Proyectos con tu Fuente ATX Modificada

            🔋 Cargador de Baterías

            Perfecto para cargar baterías de auto, moto o UPS de forma segura y eficiente.

            🔊 Fuente para Sonido Automotriz

            Alimenta módulos y amplificadores automotrices en ambiente doméstico para pruebas.

            💡 Fuente para LEDs de Potencia

            Ideal para alimentar tiras de LED o proyectos de iluminación que requieren alta corriente.

            🤔 Dúvidas Frequentes (FAQ)

            Para garantizar que tu proyecto sea un éxito, hemos compilado algunas de las preguntas más comunes sobre esta modificación. ¡Confíralas!

            ¿Puedo usar cualquier fuente ATX para esta modificación? 🔽

            La mayoría de las fuentes ATX pueden ser modificadas usando este principio, pero necesitarás identificar el CI controlador específico de tu fuente y consultar su datasheet para encontrar el pin correcto de ajuste de voltaje.

            ¿Es seguro usar esta fuente modificada para cargar baterías? 🔽

            Sí, el voltaje de 13.6V es ideal para mantener baterías de plomo-ácido cargadas sin sobrecargarlas. Sin embargo, para carga completa de baterías descargadas, recomendamos usar un circuito de control de carga más sofisticado.

            ¿Cuál es la potencia máxima que puedo obtener de esta fuente? 🔽

            La potencia máxima dependerá de la capacidad original de la fuente ATX. Fuentes de 350W como la utilizada en este tutorial pueden proporcionar aproximadamente 22A en la salida de 12V, lo que equivale a aproximadamente 264W. Verifica las especificaciones de tu fuente para determinar su capacidad máxima.

            Artículo original publicado en FVML (portugués) – 12 de Diciembre de 2019

            ✨ Nuestro Agradecimiento y Próximos Pasos

            Esperamos sinceramente que esta guía haya sido útil y enriquecedora para tus proyectos. ¡Gracias por dedicar tu tiempo a este contenido!

            Tu Comentario es Invaluable:

            ¿Tienes alguna pregunta, sugerencia o corrección? No dudes en compartirla en los comentarios a continuación. ¡Tu contribución nos ayuda a perfeccionar este contenido para toda la comunidad de ElCircuits!

            Si encontraste útil esta guía, ¡comparte el conocimiento!

            🔗 Compartir Esta Guía

            Saludos cordiales, El Equipo de Circuito Electrónicos ⚡

            -

            O post Cómo Modificar una Fuente ATX a 13.6V, 22A: Guía Completa Paso a Paso apareceu primeiro em Circuitos Electrónicos.

            ]]>             https://www.es.elcircuits.com/como-modificar-una-fuente-atx-a-13-6v-22-amperios-guia-completa-paso-a-paso/feed/ 0
