EnglishCargador Automático 12V con UA741: Guía Práctica con Diagrama y PCI Incluido
¡Hola, entusiastas de la electrónica!
Hoy vamos a sumergirnos en el fascinante mundo de los circuitos de carga automática de baterías. Presentaremos un cargador de batería automático de 13,8V que soporta una corriente de aproximadamente 4A, perfecto para sus aplicaciones que necesitan una recarga inteligente y sin supervisión constante.
Imagina tener un circuito que cuida tu batería como una verdadera "niñera electrónica", activando la carga solo cuando es necesario y desconectando automáticamente cuando alcanza la carga ideal. Esto no solo evita daños y prolonga la vida útil de tu batería, ¡sino que también abre un universo de posibilidades para proyectos autónomos!
En esta guía completa, exploraremos cada componente y función de este cargador inteligente, explicando de forma clara y didáctica cómo funciona, cómo montarlo y cómo aplicarlo en sus creaciones. Ya seas un estudiante, profesional o aficionado, este proyecto expandirá tus conocimientos y capacidades en el mundo de la electrónica.
🤷 ¿Cómo Funciona el Cargador Automático?
El secreto de este cargador está en el amplificador operacional UA741, que actúa como un comparador de tensión de precisión. Piensa en él como el "cerebro" de nuestro circuito, monitoreando constantemente el nivel de tensión de la batería para decidir cuándo es hora de cargar y cuándo debe parar.
En la entrada No Inversora del UA741, tenemos una tensión de referencia estable de 5,1V, obtenida a través del diodo Zener de 5.1V en serie con la resistencia R1 de 470Ω. Esta tensión funciona como nuestro "marco cero", un punto de referencia confiable para las comparaciones.
Mientras tanto, en la entrada Inversora, tenemos una tensión ajustable (definida por P1) que nos permite configurar diferentes puntos de corte: 12.6V, 13.8V, 14.4V o cualquier otro valor dentro del rango de operación. Aquí es donde personalizamos nuestro cargador para diferentes tipos de baterías: Litio, Plomo-ácido, Níquel Cadmio, entre otras.
El circuito funciona de una manera muy inteligente: cuando la tensión de la batería cae por debajo del valor programado en P1, el amplificador operacional "se despierta" y, a través de la resistencia R3 (que actúa como limitador de corriente), activa el transistor Q2. Este, a su vez, funciona como un driver para el transistor de potencia Q1, que efectivamente inicia el proceso de carga. Cuando la batería alcanza la tensión deseada, el proceso se invierte y la carga se interrumpe automáticamente.

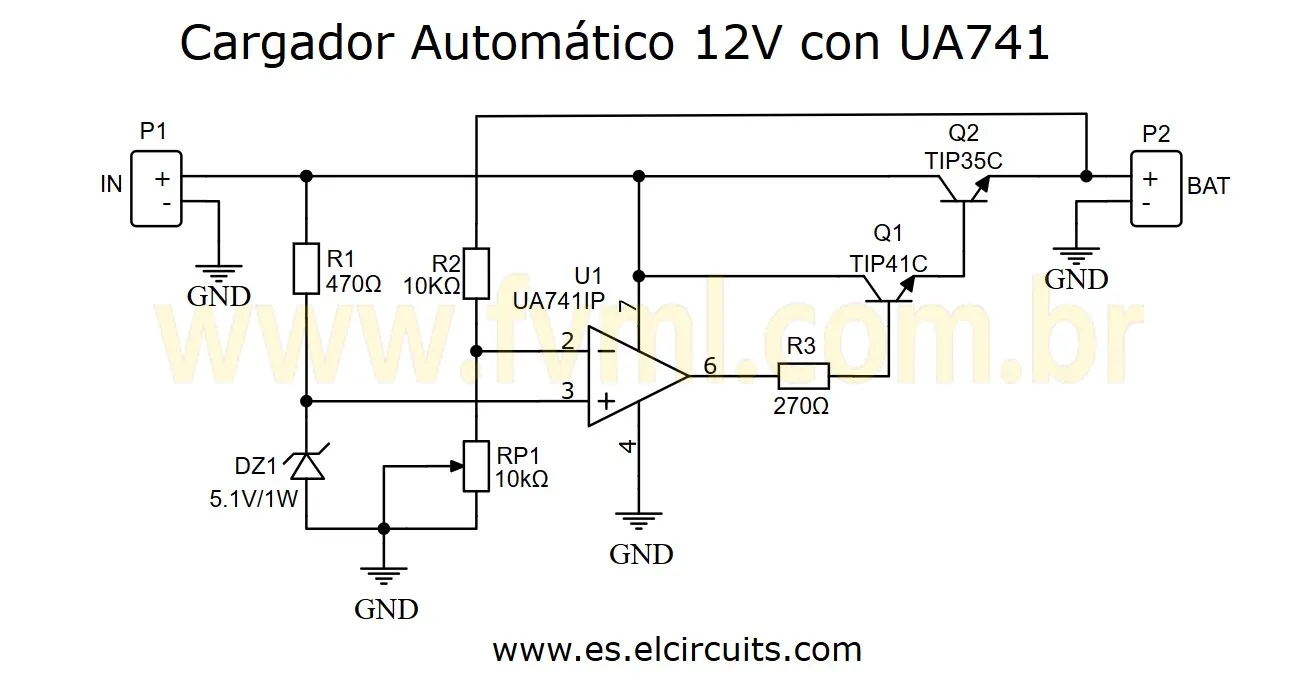

🔌 Diagrama Esquemático del Circuito
Esta arquitectura simple pero efectiva permite crear un sistema de carga totalmente autónomo, ideal para aplicaciones como:
- Sistemas de alarma residencial
- Fuentes de alimentación ininterrumpida (UPS)
- Sistemas de energía solar fuera de la red
- Vehículos eléctricos y bicicletas eléctricas
- Sistemas de iluminación de emergencia
⚡ Requisitos de la Fuente de Alimentación
Para que nuestro cargador funcione correctamente, necesitamos una fuente de alimentación adecuada. El transformador debe proporcionar una tensión de 13 a 15 voltios con una capacidad mínima de 4 amperios. Esta tensión será rectificada a DC antes de alimentar nuestro circuito.
Es importante destacar que la tensión máxima de carga estará limitada por la capacidad de su fuente. Si usa un transformador con una salida de solo 12V, por ejemplo, no podrá cargar su batería hasta 13.8V, independientemente de la configuración del potenciómetro P1.
Consejo del profesor: Para garantizar la máxima eficiencia y durabilidad de su cargador, se recomienda usar un transformador con un margen de capacidad (al menos un 20% por encima de lo necesario) e instalar disipadores de calor adecuados en los transistores Q1 y Q2, especialmente si planea usar el circuito de forma continua o en ambientes con alta temperatura.
📝 Lista de Componentes
Aquí está todo lo que necesitas para montar tu cargador automático:
- U1 - Amplificador Operacional UA741
- Q1 - Transistor TIP41C
- Q2 - Transistor de potencia TIP35C
- DZ1 - Diodo Zener de 5,1 voltios 1W
- R1 - Resistencia de 1/8W 470Ω (amarillo, violeta, negro)
- R2 - Resistencia de 1/8W 10 KΩ (marrón, negro, naranja)
- R3 - Resistencia de 1/8W 270 Ω (rojo, violeta, negro)
- P1 - Potenciómetro ajustable (trimmer) de 10 KΩ (puede ser reemplazado por un potenciómetro para ajuste externo)
- Varios - Disipador de calor para Q1 y Q2, cables, estaño, placa de circuito impreso, etc.
⛏️ Paso a Paso del Montaje
El montaje de este circuito es relativamente simple, pero requiere atención a los detalles. Sigue estos pasos para garantizar el éxito:
- Comienza soldando los componentes más pequeños (resistencias, diodo zener) en la placa de circuito impreso.
- A continuación, instala el zócalo para el CI UA741 (recomendado para facilitar posibles reemplazos).
- Instala los transistores Q1 y Q2, ya con sus respectivos disipadores de calor.
- Conecta el potenciómetro ajustable P1 (o un potenciómetro externo, si prefieres).
- Verifica todas las conexiones y soldaduras antes de energizar el circuito.
- Para la primera prueba, usa una fuente variable para simular una batería y ajusta P1 al punto de corte deseado.
- Después de las pruebas iniciales, conecta una batería real y verifica el funcionamiento completo del sistema.
Atención: ¡Siempre observa la polaridad al conectar la batería! Una inversión de polaridad puede dañar permanentemente los componentes del circuito. Considera añadir un diodo de protección en serie con la salida de carga para evitar accidentes.
🔩 Aplicaciones y Posibilidades
Este cargador automático es extremadamente versátil y puede ser adaptado para diversas aplicaciones. Además de su uso directo como cargador de baterías de 12V, puedes:
- Integrarlo en sistemas de energía solar para mantener las baterías de respaldo siempre cargadas
- Usarlo en sistemas de alarma o vigilancia que necesitan funcionar incluso durante cortes de energía
- Adaptarlo para cargar baterías de diferentes tensiones modificando algunos componentes
- Implementarlo en vehículos eléctricos o bicicletas eléctricas como parte del sistema de gestión de baterías
- Crear una fuente de alimentación ininterrumpida (UPS) para equipos críticos
💎 Consejos de Mantenimiento y Solución de Problemas
Incluso un circuito bien diseñado puede presentar problemas. Aquí tienes algunos consejos para identificar y resolver las cuestiones más comunes:
- La batería no carga: Verifica si la fuente de alimentación está proporcionando la tensión correcta y si los fusibles (si los hay) están intactos.
- La carga no se detiene: Posiblemente el potenciómetro ajustable P1 está desajustado o el CI UA741 está defectuoso. Verifica también si el divisor de tensión está funcionando correctamente.
- Los transistores se sobrecalientan: Verifica si los disipadores están correctamente instalados y si hay pasta térmica adecuada. Considera usar ventiladores para aplicaciones de alta corriente.
- Tensión de corte inestable: Puede ser causado por mal contacto en el potenciómetro ajustable o por interferencia eléctrica. Considera añadir un capacitor de filtro en la entrada de referencia del CI.
💡 Inspiración para tu Próximo Proyecto Maker
¿Te gustó este proyecto? Entonces te encantará explorar otros circuitos que hemos preparado. ¡Cada uno con sus particularidades y aplicaciones ideales!

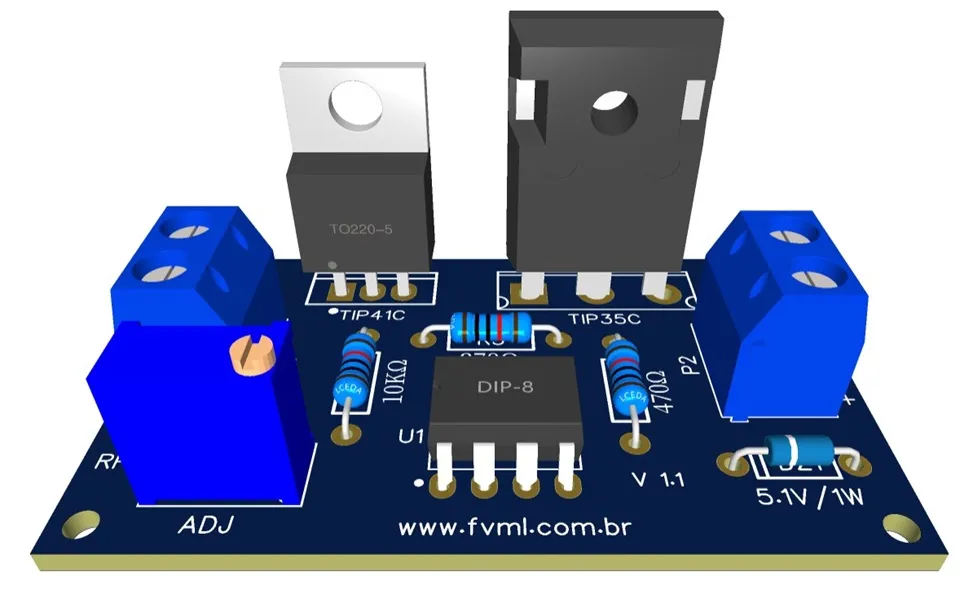

🖨️ Placa de Circuito Impreso (PCB)
Para facilitarte la vida, hemos puesto a tu disposición los archivos de la PCB - Placa de Circuito Impreso. Los archivos están en formato GERBER, PDF y PNG, cubriendo todas tus necesidades, ya sea para un montaje casero o para enviar a una fabricación profesional.
Y lo mejor de todo: los archivos están disponibles para descarga gratuita directamente desde el servidor MEGA, a través de un enlace directo, sin ninguna complicación o redirección.
📥 Enlace Directo para Descargar
Para descargar los archivos necesarios para el montaje del circuito electrónico, simplemente haz clic en el enlace directo proporcionado a continuación:
Enlace para Descargar: Layout PCB, PDF, GERBER, JPG
