Construya un amplificador de sonido estéreo de alta fidelidad y 70W de potencia real usando el clásico CI TDA2050. Un proyecto robusto, con protecciones internas y calidad de sonido excepcional para entusiastas del audio.

Si ya ha montado nuestro Amplificador HI-FI de 35W con un Solo TDA2050, sabe de lo que es capaz este circuito integrado. La calidad de audio es impresionante para su relación costo-beneficio. ¿Pero qué pasa si duplica la apuesta?

En mis pruebas de laboratorio, me di cuenta de que muchos quieren más potencia sin renunciar a la simplicidad. La respuesta está precisamente en duplicar un buen circuito. En el post de hoy, vamos directos al grano: usted montará un amplificador estéreo HI-FI de 70W RMS utilizando dos circuitos integrados TDA2050. Es la evolución lógica del proyecto anterior, manteniendo la fidelidad y duplicando la potencia para ambientes más grandes.

🎯 ¿Por Qué Elegir el TDA2050 para un Proyecto de 70W?

El TDA2050 es uno de los circuitos integrados amplificadores de audio más fiables y populares para proyectos de bricolaje (DIY). La experiencia me ha mostrado que alcanza un equilibrio casi perfecto entre rendimiento, costo y facilidad de uso. Vamos a desmitificarlo.

¿Qué es el Circuito Integrado TDA2050?

El TDA2050 es un amplificador de potencia de audio monolítico de clase AB. En términos simples, es un chip que contiene todos los transistores y circuitos necesarios para amplificar una señal de audio débil, proveniente de un celular o computadora, y convertirla en la potencia suficiente para mover altavoces de forma cristalina.

Sus números son impresionantes: proporciona hasta 35W RMS en 4 Ohmios y 32W RMS en 8 Ohmios con una distorsión armónica total (THD) muy baja, generalmente por debajo del 0.5% a potencias medias. Esta baja distorsión es el secreto del sonido "limpio" y "fiel" que caracteriza a un equipo HI-FI.

Las Protecciones que Marcan la Diferencia

Aquí está el secreto de la durabilidad del TDA2050. A diferencia de los transistores discretos que se queman con un descuido, este CI viene con sistemas de protección incorporados. Piense en ellos como un sistema de frenos ABS y airbags para su amplificador.

  • Protección contra Cortocircuito en la Salida: Si toca accidentalmente los cables de los altavoces, el circuito limita instantáneamente la corriente, protegiendo los transistores de salida internos. No es solo un fusible; es una limitación inteligente de potencia de pico.
  • Apagado Térmico Automático: Esta es mi favorita. La unión interna del chip no puede superar los 150°C. Si el disipador de calor es demasiado pequeño para la tarea o el ambiente es muy caliente, el circuito reduce automáticamente la potencia para enfriarse, sin sufrir daños. Permite usar disipadores con un menor margen de seguridad, ahorrando espacio y costo.

Estas protecciones hacen de este proyecto algo a prueba de errores para principiantes y extremadamente robusto para uso continuo.

🔌 Diagrama Esquemático del Circuito Estéreo

El corazón de este proyecto es un circuito clásico y comprobado, duplicado para los dos canales (izquierdo y derecho). Si ya ha montado el amplificador de 35W, verá que es exactamente el mismo diseño, replicado. Esta es la belleza: si domina uno, domina ambos.

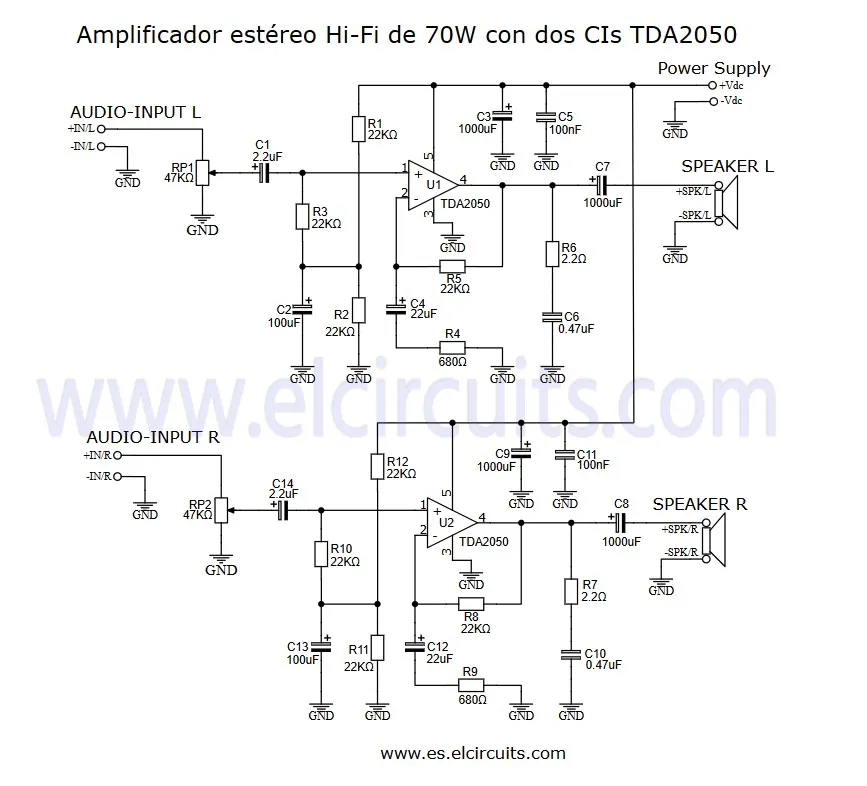

Diagrama esquemático completo del Amplificador Estéreo HI-FI 70W con TDA2050
Fig. 2 – Diagrama esquemático del Amplificador HI-FI 70W con TDA2050: Proyecto Completo

El circuito es elegante en su simplicidad. Cada canal usa el TDA2050 en su configuración típica de ganjo fijo (alrededor de 30dB), definida por las resistencias de realimentación. Los condensadores de entrada y en el bucle de realimentación garantizan la respuesta en frecuencia y bloquean la tensión de CC. El montaje es directo, y la posibilidad de error es mínima si sigue la lista de componentes.

🛠️ Lista de Componentes para el Montaje

Use esta lista como su lista de compras definitiva. Recomiendo separar los componentes por canal para facilitar el montaje. La calidad de los condensadores electrolíticos y de poliéster influye directamente en la calidad del sonido final.

  • Circuitos Integrados:
    • U1, U2 – Circuito Integrado TDA2050 (2 unidades)
  • Resistencias (1/4W, 5%):
    • R1, R2, R3, R5, R8, R10, R11, R12 – 22KΩ (8 unidades)
    • R4, R9 – 680Ω (2 unidades)
    • R6, R7 – 2.2Ω (2 unidades)
  • Condensadores:
    • C1, C14 – Electrolítico 2.2µF 25V (2 unidades)
    • C2, C15 – Electrolítico 100µF 25V (2 unidades)
    • C3, C7, C8, C9 – Electrolítico 1000µF 35V (4 unidades - preste atención a la polaridad)
    • C4, C12 – Electrolítico 22µF 25V (2 unidades)
    • C5, C11 – Poliéster 100nF (104) (2 unidades)
    • C6, C10 – Poliéster 0.47µF (474) (2 unidades)
  • Controles y Conectores:
    • RP1, RP2 – Potenciómetro Logarítmico (Audio) 47KΩ (2 unidades)
    • P1, P3 – Conector Terminal de Tornillo 3 Pines (para entrada de audio)
    • P2 – Conector Terminal de Tornillo 2 Pines (para fuente de alimentación)
  • Materiales: Placa de Circuito Impreso (PCI), Disipador de Calor para 2 TDA2050, Cables, Estaño, Caja Metálica, Perillas, etc.

🖨️ Placa de Circuito Impreso (PCI)

Para garantizar el mejor rendimiento de audio y minimizar el ruido, un buen diseño de PCB no solo es recomendado, es esencial. Pistas cortas para las señales de audio, un plano de tierra sólido y la correcta colocación de los condensadores de filtro marcan toda la diferencia entre un amplificador "que funciona" y uno que "suena profesional".

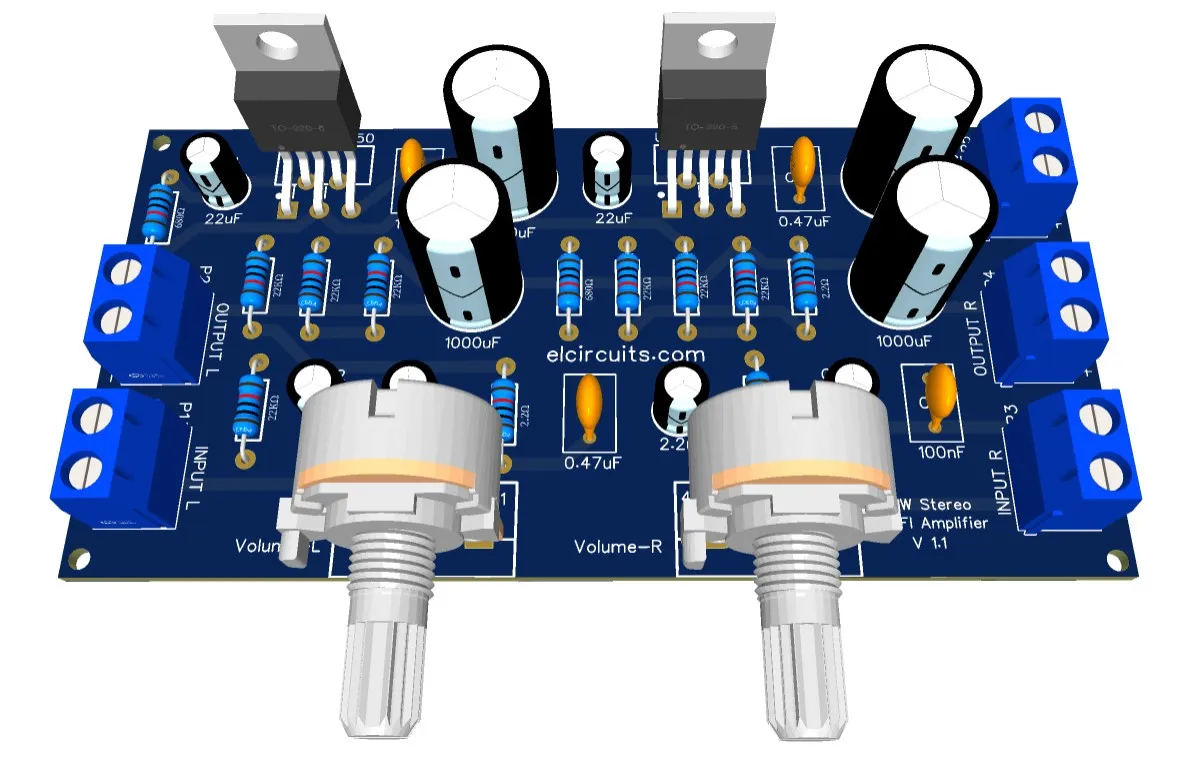

Layout 3D de la Placa de Circuito Impreso (PCB) para el Amplificador 70W
Fig. 3 – PCI del Amplificador HI-FI 70W con TDA2050: Proyecto Completo

📥 Descarga de los Archivos para Fabricación

Hemos diseñado el PCB para satisfacer tanto a los aficionados que grabarán su placa en casa como a quienes desean encargar una placa profesional. Los archivos están listos para enviar a servicios como JLCPCB, PCBWay o cualquier otra fábrica.

Descargar Archivos del PCB (GERBER, PDF, PNG)

El paquete incluye: Archivos GERBER (para fabricación), PDF en capas (para transferencia manual) e imágenes PNG de alta resolución (para visualización).

🤔 Preguntas Frecuentes (FAQ)

Para garantizar que su proyecto sea un éxito, hemos compilado algunas de las preguntas más comunes sobre este tema. ¡Revíselas!

¿Cuál es la potencia real de salida de este amplificador con una fuente de ±18V? 🔽

Con una fuente simétrica de ±18V y altavoces de 4 Ohmios, cada canal entregará unos 35W RMS, totalizando 70W RMS en el sistema estéreo. Con altavoces de 8 Ohmios, la potencia por canal cae a aproximadamente 24W RMS. Estos valores son con una distorsión muy baja (THD < 0.5%).

¿Puedo usar una fuente no simétrica (solo +V y GND) en este proyecto? 🔽

No. El circuito TDA2050 fue diseñado para operar con alimentación simétrica (ej: +18V, GND, -18V). Usar una fuente simple (como de 12V o 24V con un solo terminal) no funcionará. Necesitará un transformador con toma central o una fuente conmutada simétrica.

¿Cuál es el tamaño ideal del disipador de calor para los dos TDA2050? 🔽

Para uso continuo a volumen alto, recomiendo un disipador de aluminio con una resistencia térmica inferior a 2°C/W por chip. Un único bloque de aluminio extruido de unos 10 cm de largo, 5 cm de alto y aletas de 3-4 cm suele ser suficiente. Use pasta térmica de calidad y aísle los tornillos con arandelas de mica o silicona.

¿Puedo reemplazar los condensadores electrolíticos por otros valores? 🔽

Algunos condensadores tienen margen, otros son críticos. Puede aumentar la capacitancia de los electrolíticos de filtro de la fuente (C3, C7, C8, C9) a 2200µF o más, lo que mejora la respuesta a bajas frecuencias a volumen alto. Sin embargo, los condensadores del bucle de realimentación (C6, C10) y de desacoplamiento (C5, C11) deben mantener sus valores para garantizar la estabilidad y la respuesta en frecuencia correcta del circuito.

🎵 Conclusión: Su Camino hacia el Sonido de Alta Fidelidad

Construir este amplificador estéreo de 70W con TDA2050 es más que un proyecto de electrónica; es un rito de iniciación para cualquier entusiasta del audio. No solo tendrá un equipo potente y de calidad, sino también el conocimiento profundo de cómo funciona, pieza por pieza.

La robustez de las protecciones internas del TDA2050, combinada con la simplicidad del circuito, hace de este un proyecto ideal para principiantes que buscan un desafío y veteranos que aprecian resultados fiables. El sonido es claro, dinámico y con la autoridad suficiente para una sala mediana o incluso un pequeño evento.

¿Listo para empezar? Descargue los archivos del PCB, reúna los componentes y comience su montaje. Cuando lo encienda y escuche la primera canción, entenderá por qué el TDA2050 es un clásico atemporal.

👋 ¡Comparta su Experiencia! En mis años de asesoramiento, he aprendido que la comunidad marca la diferencia. ¿Ha terminado el montaje? ¿Tuvo alguna pregunta? Deje un comentario a continuación compartiendo sus resultados o preguntas. Su viaje puede inspirar y ayudar a otros constructores. Y no olvide consultar nuestros otros Proyectos de Amplificadores para su próximo desafío.
