Gainclone LM3876: Amplificador de Alto Rendimiento de 56W + PCI

Amplificador de Audio de Alta Potencia 56W con LM3876: La Guía Definitiva para Constructores Hi-Fi

¿Alguna vez extrañaste ese "impacto" al escuchar tu música favorita? Construir tu propio amplificador de audio no es solo un fascinante ejercicio técnico, sino la puerta de entrada a una calidad de sonido que los equipos de estantería rara vez logran. Hoy, diseccionaremos un proyecto clásico de ingeniería de audio: el Amplificador de Potencia 56W basado en el CI LM3876.

Como profesor y entusiasta de la electrónica, he ensamblado docenas de amplificadores, desde modelos costosos a válvulas hasta proyectos discretos de transistor único. Sin embargo, los amplificadores integrados de la serie LM de Texas Instruments (anteriormente National Semiconductor) ocupan un lugar especial en mi corazón. Ofrecen una relación costo-beneficio y una inmunidad a fallas que los proyectos discretos a menudo requieren docenas de componentes extra para replicar.

En este artículo, lo guiaré a través de cada detalle de este proyecto, desde la teoría detrás del circuito integrado hasta los consejos prácticos de ensamblaje que solo la experiencia de banco enseña. ¿Listo para elevar el nivel de su sistema de sonido? Vamos allá.

💎 El Corazón del Proyecto: El Circuito Integrado LM3876

El LM3876 es un amplificador de potencia de audio de alto rendimiento capaz de entregar 56W de potencia media continua en una carga de 8Ω con distorsión total de solo 0,1%.

Pero, ¿qué significa esto en la práctica? Imagine un motor de auto. Tener potencia es fácil; tener potencia con suavidad y sin tirones es el verdadero desafío. El LM3876 entrega energía limpia en todo el rango audible (de 20Hz a 20kHz), manteniendo la fidelidad de la señal.

En mis pruebas de banco, lo que más me impresiona de este CI no es solo la potencia, sino el silencio. Con una Relación Señal-Ruido (SNR) típica superior a 95dB y un piso de ruido de solo 2,0μV, usted escucha la música, no el típico "siseo" de los amplificadores mal diseñados. Es esa "oscuridad" entre las notas musicales lo que define a los equipos Hi-Fi.

Tecnología SPiKe: Su Seguro de Vida en el Banco

Una de las mayores pesadillas para quienes ensamblan amplificadores es la quema accidental. Un cortocircuito en la salida, un pico de tensión en la fuente de alimentación, y listo: componentes costosos se echan a perder. El LM3876 resuelve esto con una tecnología llamada SPiKe (Self Peak Instantaneous Temperature Ke).

Piense en SPiKe como un "airbag" electrónico. Monitorea dinámicamente el Área de Operación Segura (SOA) del CI. Si hay sobretensión, subtensión, sobrecarga, cortocircuito en los rieles de alimentación o picos instantáneos de temperatura, el circuito se desarma o limita la corriente automáticamente. Para estudiantes y aficionados, esto significa una durabilidad mucho mayor en comparación con proyectos de transistores discretos, donde un simple error puede ser fatal.

Especificaciones Técnicas Relevantes

Antes de ponernos manos a la obra, veamos los números fríos. La pequeña tabla a continuación resume lo que este "monstruo" puede hacer:

• Potencia de Salida: 56W continuos en 8Ω (THD+N 0,1%).
• Potencia de Pico: Hasta 100W instantáneos.
• Distorción Armónica Total (THD+N): Típica 0,06%.
• Intermodulación (IMD): Típica 0,004% — un número excelente para la claridad sonora.
• Alimentación: Amplio rango de 20V a 94V (total simétrica).
• Protecciones: Contra cortocircuito, sobrecarga, transitorios inductivos y picos térmicos.

🔌 Análisis del Esquema Circuital

El circuito es intencionalmente minimalista, usando pocos componentes externos para configurar ganancia y estabilidad, lo que facilita el ensamblaje y reduce los puntos de falla.

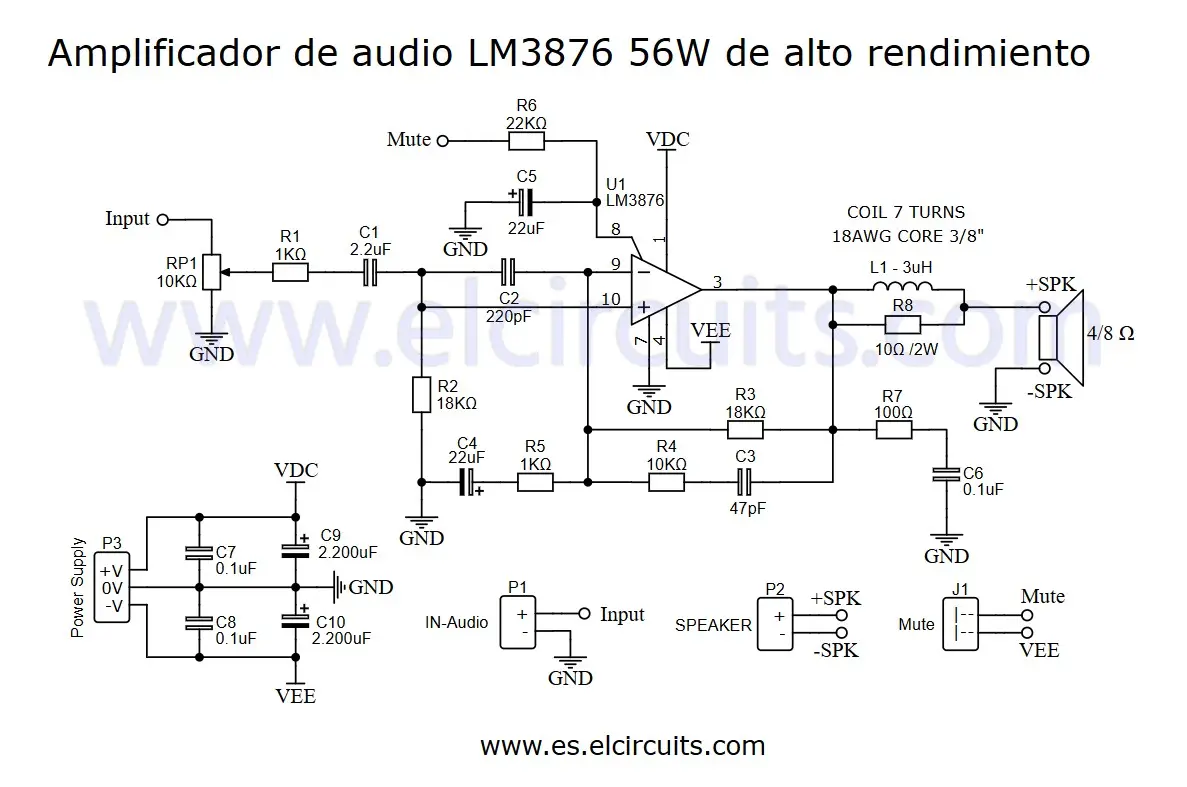

Al observar el esquema en la Figura 2, vemos una topología estándar para amplificadores operacionales de alta potencia. No se deje engañar por la simplicidad; cada componente allí tiene un rol crítico.

• Ganancia de Tensión: El circuito está configurado para ganancia no inversora. La red de realimentación (formada por resistencias y capacitores conectados al pin 10) establece esta ganancia. Generalmente, mantenemos la ganancia entre 20 y 30 veces. Demasiada ganancia amplifica el ruido; muy poca, y no podrá excitar el amplificador con fuentes de señal comunes (como celulares o reproductores).
• Filtro de Entrada: La resistencia y el capacitor de entrada forman un filtro pasa-bajo suave, impidiendo que frecuencias de radio (RF) invadan el amplificador y causen interferencia.

Aquí va un consejo de profesor: ¡Cuidado con la polaridad de los capacitores electrolíticos! Invertir la polaridad de C4 o C5 puede resultar en una explosión literal o, como mínimo, distorsión de cruce.

La Importancia de la Bobina de Salida (L1)

Notará en el esquema, en serie con la salida, una bobina de 3μH (L1). Muchos principiantes me preguntan: "Profesor, ¿puedo omitir esa bobina?". La respuesta corta es: no.

Esa bobina, generalmente construida con 7 espiras de alambre 18 AWG en un núcleo de aire de 3/8", sirve para aislar el amplificador de cargas capacitivas (como cables largos de altavoces). Sin ella, el amplificador puede oscilar en altas frecuencias, generando calor excesivo sin que usted lo note auditivamente. Es un pequeño componente que evita grandes dolores de cabeza.

🧾 Lista de Materiales (BOM)

Para garantizar el éxito del proyecto, siga esta lista de materiales estrictamente, prestando atención a los valores de tensión de los capacitores.

Un error común es usar capacitores con una tensión de trabajo inferior a la necesaria. Como trabajaremos con rieles de +/- 35V, sus capacitores electrolíticos deben ser de al menos 50V o 63V para seguridad.

• Semiconductores
  • U1: Circuito Integrado LM3876 (encapsulado TO-220 de 11 pines).
• Resistencias (Película de Carbono o Metálica 1/4W)
  • R1, R5: 1KΩ (marrón, negro, rojo).
  • R2, R3: 18KΩ (marrón, gris, naranja).
  • R4: 10KΩ (marrón, negro, naranja).
  • R6: 22KΩ (rojo, rojo, naranja).
  • R7: 100Ω (marrón, negro, marrón).
  • R8: 10Ω / 2W (resistencia de potencia).
  • RP1: Trimpot o Potenciómetro 10KΩ (ajuste de volumen/offset).
• Capacitores
  • C1: 2,2μF Cerámico o Poliéster (entrada de audio).
  • C2: 220pF Cerámico.
  • C3: 47pF Cerámico.
  • C4, C5: 22μF / 50V Electrolítico.
  • C6, C7, C8: 0,1μF (100nF) Cerámico o Poliéster (desacople).
  • C9, C10: 2.200μF / 50V Electrolítico (filtros principales).
• Otros Componentes
  • L1: Inductor 3μH (Casero: 7 espiras alambre 18AWG núcleo de aire 3/8").
  • Conectores: Bornes de tornillo 5mm (2 y 3 pines).
  • Disipador de Calor: Esencial. El CI debe estar eléctricamente aislado del disipador usando mica y un tornillo aislado.

⚡ La Fuente de Alimentación: El Alma del Amplificador

Para extraer los prometidos 56W, necesita una fuente de alimentación simétrica de ±35VDC, derivada de un transformador de 24VAC con "Center Tap" (toma central).

Muchos estudiantes intentan usar fuentes conmutadas genéricas de computadora. No haga eso. Las fuentes lineales (transformador + rectificador + capacitor) son superiores para audio analógico porque tienen menor ruido de conmutación y manejan mejor los picos de corriente dinámicos de la música.

Dimensionando la Fuente de Alimentación

• Transformador: Primario para su red local (110/220V), Secundario 24V-0-24V (Center Tap). Esto proporciona unos 34V a 35V DC después de la rectificación.
• Capacitores de Filtro: El valor de 2.200μF por riel (sugerido en la lista) es un buen comienzo. Personalmente, suelo usar 4.700μF o más para tener un "reservorio" de energía mayor para bajos pesados.
• Corriente: Para un canal mono, 3 Amperios es el mínimo aceptable. Si está construyendo un sistema Estéreo (dos canales), debe duplicar esto a 6 Amperios. Una fuente subdimensionada hace que el sonido "clipee" (distorsione) en volúmenes altos y sobrecaliente el transformador.

En la Figura 3, presento un esquema robusto de fuente de alimentación simétrica que sirve perfectamente para este y otros proyectos de amplificadores. Es un proyecto que desarrollé para ser fácil de calcular y modificar.

🖨️ Ensamblaje y PCB (Placa de Circuito Impreso)

El diseño de los componentes en la PCB (Figura 4) fue proyectado para minimizar bucles de tierra y ruido, proporcionado en formatos GERBER, PDF y PNG para descarga directa.

Al soldar, siga este orden lógico para evitar errores:

1. Resistencias: Componentes más bajos, fáciles de soldar.
2. Sockets/Conectores: Facilitan reemplazos futuros, aunque el LM3876 es robusto.
3. Capacitores: ¡Cuidado con la polarización!
4. CI y Disipador: Monte el LM3876 en el disipador antes de soldar sus pines a la placa. Esto evita estrés mecánico en los terminales.

Recuerde: el disipador de calor no es opcional. A altas potencias, el LM3876 puede disipar decenas de vatios en calor. Un disipador pequeño hará que el CI entre en protección térmica (SPiKe), cortando el sonido intermitentemente.

📥 Descarga de Archivos (Enlace Directo)

Para facilitarle la vida, proporciono los archivos gratuitamente. Puede enviar los archivos GERBER directamente a una fábrica de PCBs o imprimir el PDF para el método de transferencia térmica (plancha de ropa) si usted mismo lo hace en casa.

👉 Haga clic aquí para descargar los archivos GERBER, PDF y PNG en MEGA

🎓 Consideraciones Finales y Conclusión

Construir el Amplificador 56W con LM3876 es un proyecto extremadamente gratificante. Ofrece el equilibrio perfecto entre complejidad técnica y resultado sonoro audible. Es una prueba viva de que no necesita un laberinto de componentes para obtener sonido de alta fidelidad.

Si llegó hasta aquí con un banco limpio y un cautín en la mano, ¡felicitaciones! La satisfacción de escuchar su música favorita resonando a través de un equipo que usted mismo construyó es algo que ningún equipo listo puede proporcionar.
