Amplificador de 70W con TDA7294 con Ecualizador 3 Bandas y PCB Incluida

Si alguna vez has soñado con construir tu propio sistema de sonido que rivalice con equipos profesionales, pero sin la complejidad de diagramas industriales indescifrables, estás en el lugar correcto. Existe un componente que es una leyenda viva entre los entusiastas del audio DIY (Hazlo Tú Mismo): el TDA7294.

Imagina tener en tus manos no solo un amplificador, sino un centro de control de sonido capaz de entregar 70 Watts de potencia cristalina con calidez humana y matices musicales preservados. En este artículo, no solo conectaremos cables; diseccionaremos la física, la electrónica y el arte de diseñar un amplificador Hi-Fi completo, equipado con un ecualizador de 3 bandas para el ajuste fino de graves, medios y agudos, y todo esto respaldado por un proyecto de PCB (Circuito Impreso) profesional.

Prepárate para entender el "por qué" de cada componente, cómo evitar el zumbido mortal y cómo montar un equipo que hará sentir orgulloso tu banco de trabajo. ¿Empezamos?

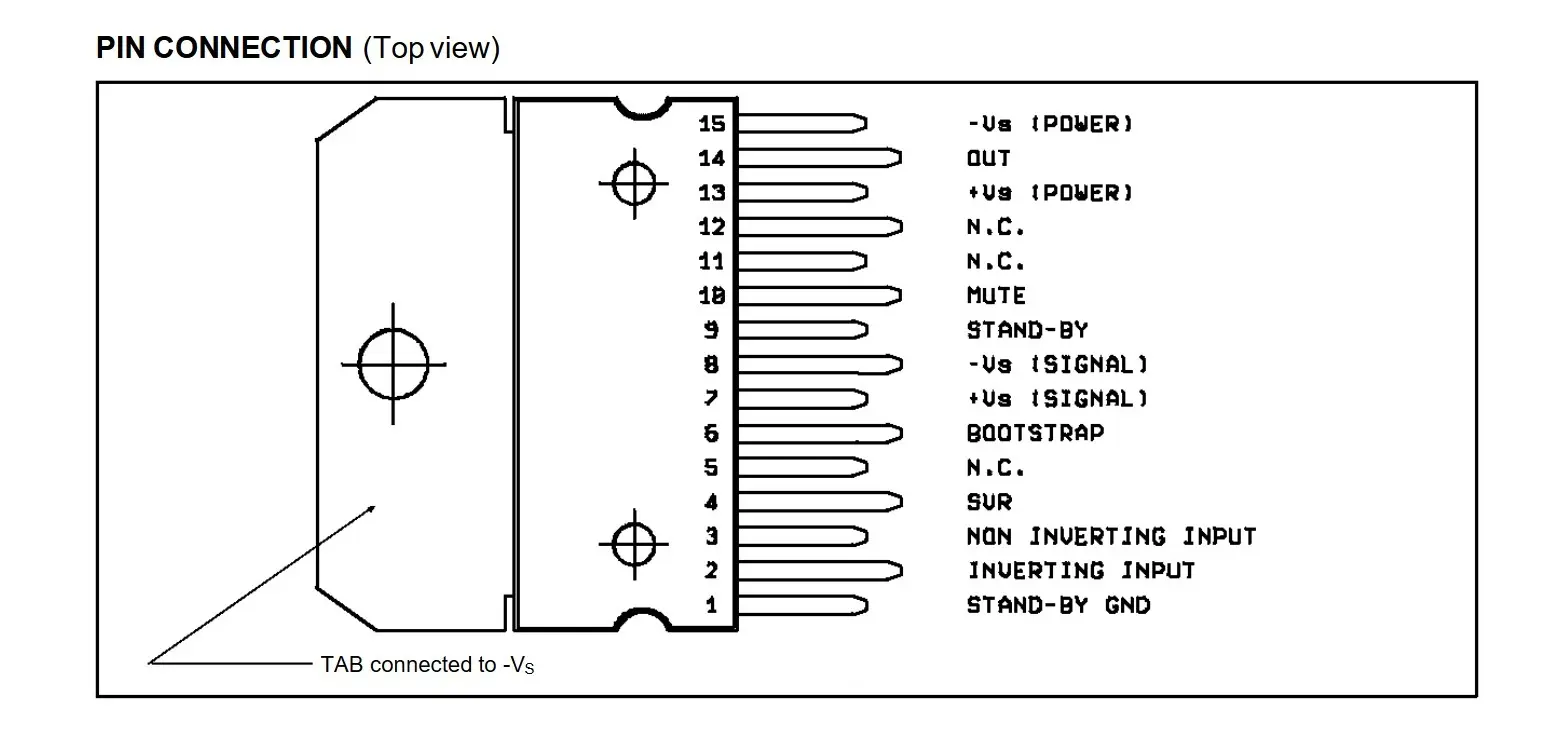

💚 El Corazón del Proyecto: ¿Qué es el TDA7294?

BLUF: El TDA7294 es un chip amplificador de audio analógico de alta potencia y fidelidad, diseñado para funcionar como un "motor" robusto para bocinas.

Para entender la genialidad de este componente, usemos una analogía mecánica. Si los amplificadores operacionales comunes fueran pequeños motores de juguete, el TDA7294 sería un motor V8 de carreras.

El TDA7294 es un circuito integrado monolítico de STMicroelectronics que combina la precisión de un circuito MOSFET de potencia con la protección térmica de un sistema moderno. A diferencia de los antiguos chips bipolares (como el LM3886 o TDA2050, que también son excelentes pero tienen características distintas), el TDA7294 utiliza tecnología DMOS en la etapa de salida.

Aquí está la parte crucial: la salida DMOS ofrece una respuesta sonora extremadamente musical, con una distorsión armónica que muchos oyentes consideran "agradable" al oído humano, además de una capacidad de entregar corrientes de pico altísimas para captar los transientes de la música (como el golpe de un bombo o el ataque de un piano).

Principales Especificaciones Técnicas

En la práctica del banco de trabajo, ¿qué significan estos números para tu sonido?

Parámetro	Valor Típico	Implicación Práctica
Tensión de Alimentación	± 10V a ± 40V	Flexibilidad para usar fuentes simétricas de 24V hasta toroidales de 80V.
Potencia de Salida	70W (RMS)	Volumen suficiente para salas de estar o estudios pequeños.
Distorción (THD)	0.005%	Audio limpio, sin ese "silbido" o distorsión en el volumen máximo.
Protecciones	Térmica, Cortocircuito, Sobretensión	Seguridad para quemar menos chips en errores de montaje.

🔊 El Alma del Sonido: Ecualizador de 3 Bandas

BLUF (Bottom Line Up Front): El ecualizador permite modelar la respuesta de frecuencia del audio, corrigiendo fallas de acústica del ambiente o preferencias personales de escucha.

Un amplificador de potencia puro (como el TDA7294 solo) es lineal: aumenta el volumen sin alterar el "carácter" del sonido. Sin embargo, los ambientes reales no son perfectos. Tu sofá absorbe agudos, tu esquina amplifica graves.

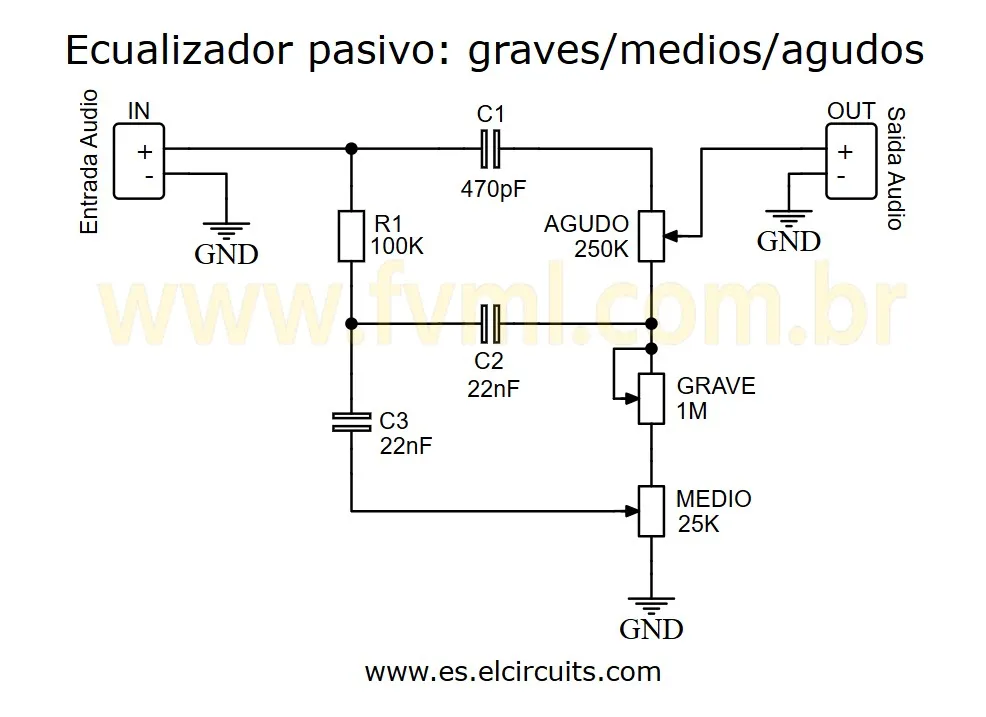

Un ecualizador de 3 bandas (Graves, Medios, Agudos) se inserta en la etapa de entrada del audio. La arquitectura clásica utilizada aquí se basa en un circuito pasivo de bajo ruido. El secreto aquí no es solo agregar control, sino agregar control sin agregar ruido.

Anatomía de las Bandas

• 🔊 Graves (Bass): Generalmente centrado alrededor de 100Hz. Controla el "golpe" del sonido. Muy potentes y el sonido se vuelve "embarrado"; poco, y el sonido se vuelve delgado.
• 🎸 Medios (Mid): El rango crítico (aprox. 1kHz a 3kHz) donde residen la mayoría de las frecuencias de la voz humana e instrumentos solos. Ajustar aquí resalta o aleja el vocal.
• 🔔 Agudos (Treble): Arriba de 10kHz. Da el "brillo" y la definición (el "aire" del platillo). Cuidado con el exceso para causar fatiga auditiva.

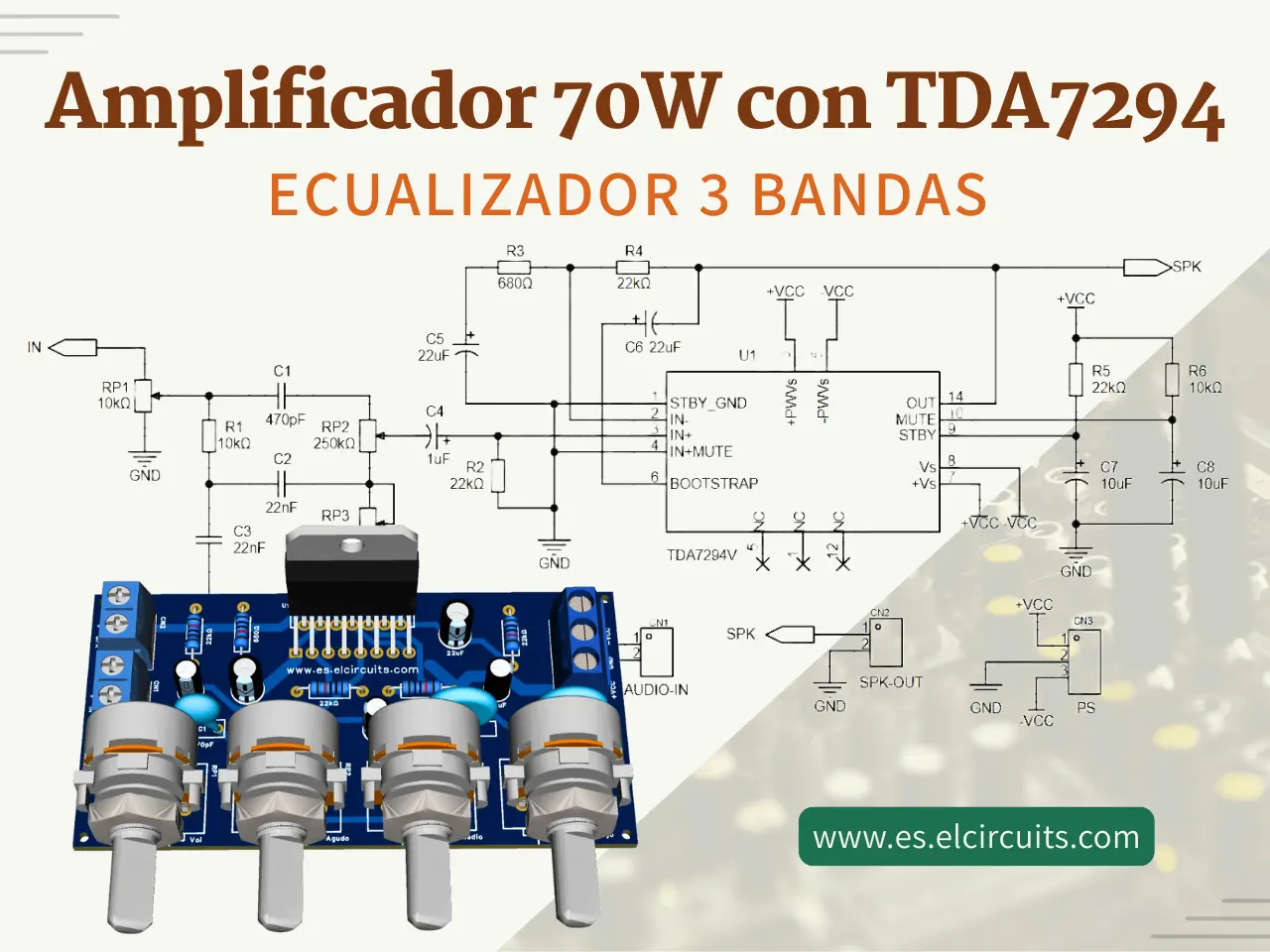

• 🔌 Diagrama Esquemático del Circuito Amplificador Completo

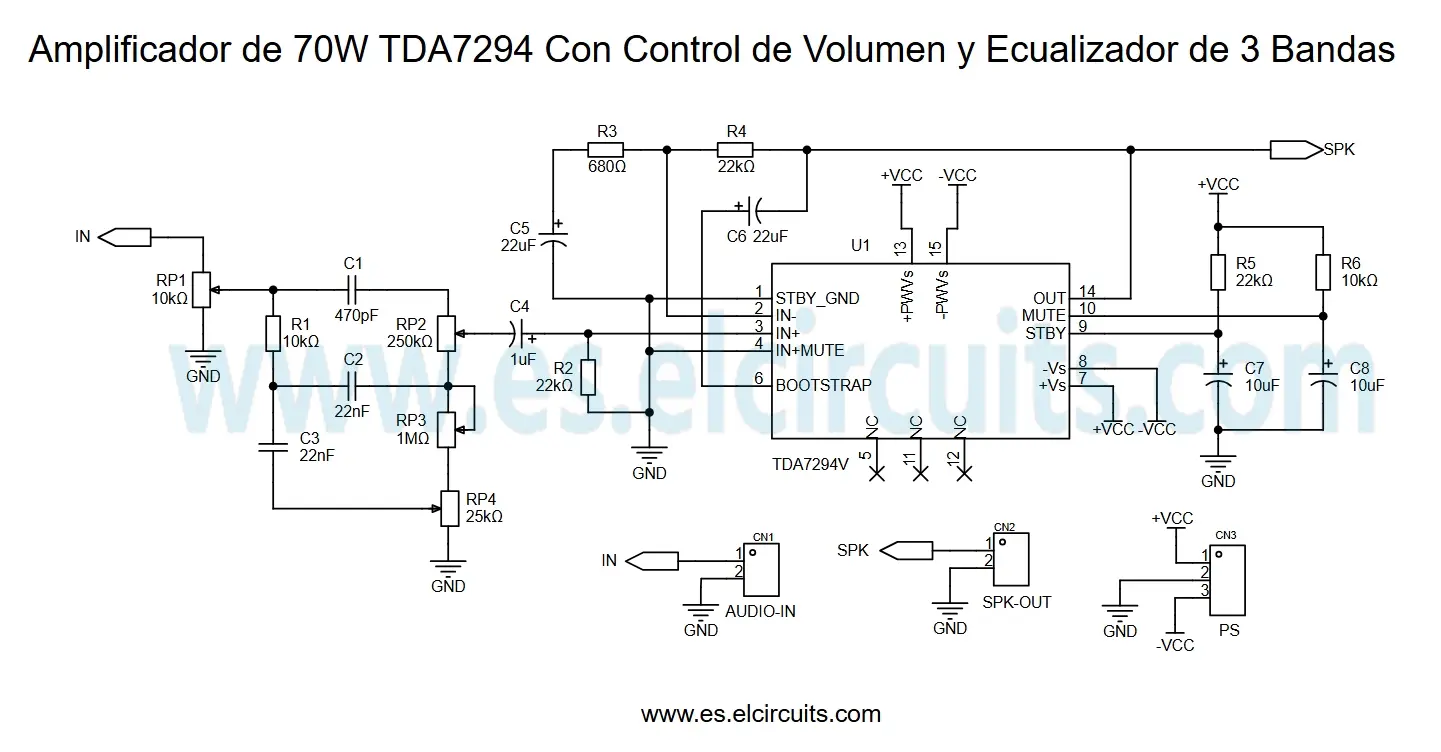

  El diagrama esquemático completo de nuestro amplificador de 70W con ecualizador pasivo de 3 bandas está dispuesto en la Figura 4 abajo. Como puede observar, es un circuito elegante en su simplicidad, pero poderoso en su funcionalidad. La disposición de los componentes fue cuidadosamente diseñada para garantizar una respuesta de frecuencia suave y controles intuitivos para máxima potencia.

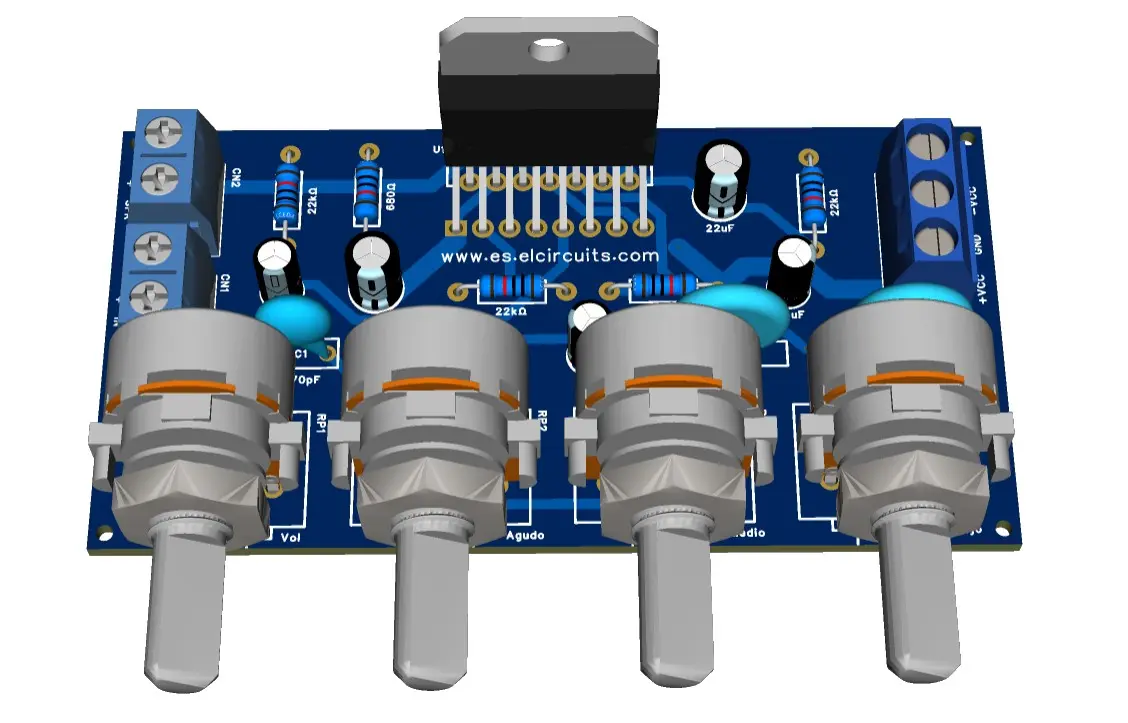

🖨️ El Secreto del Hi-Fi: El Diseño de la Placa de Circuito Impreso (PCB)

BLUF: Incluso el mejor esquema eléctrico fallará si el diseño del PCB está mal dibujado, ya que las interferencias electromagnéticas y la mala gestión de tierra crearán ruido.

Muchos principiantes subestiman el dibujo de la placa. En audio de alta potencia, la placa de circuito impreso no es solo un soporte para componentes; es parte del circuito. Aquí está lo que diferencia un PCB profesional de uno aficionado:

1. Enrutado de Tierra (Grounding)

Imagina la electricidad como agua en tuberías. Si tiras el agua sucia (retorno de corriente de la bocina) en el mismo tubo del agua limpia (señal del pre), terminas con lodo en la señal. En audio, esto es zumbido (hum).

El PCB debe utilizar una Estrella de Tierra (Star Ground). La tierra de la señal de entrada, la tierra del filtro y la tierra de la alimentación deben encontrarse en un solo punto. Las pistas de tierra deben ser anchas (fat traces) para minimizar la resistencia.

2. Pistas de Potencia

Las pistas que llevan la alimentación (+Vcc y -Vee) hasta el pin del TDA7294 deben ser cortas y anchas. Esto evita caídas de tensión y mejora la respuesta a los transientes de graves profundos.

3. Desacople y Estabilización

El TDA7294 exige un capacitor de 100µF (o mayor) lo más cerca posible de sus pines de alimentación. Esto sirve como un "tanque de energía" local para que el chip tire de él en el momento de un bajo fuerte, evitando que la alimentación fluctúe y cause distorsión.

🎶 Aplicaciones Reales y Consideraciones Finales

Este proyecto no es solo un ejercicio teórico. Con 70W reales por canal, puedes alimentar:

• Cajas acústicas de estudio (Monitores pasivos de 8 Ohms).
• Sistemas de Home Theater de alto rendimiento.
• Guitarras y Bajos (con ajuste del Ecualizador para el instrumento).

Pero hay más: La inclusión de Mute y Stand-by (pines 9 y 10 del TDA7294) es un toque de ingeniería que muchos aficionados ignoran. Controlar estos pines con un pequeño circuito temporizador o simples interruptores garantiza que no haya ese estampido alto ("Pop") al encender el amplificador, preservando tus bocinas y tus oídos.

El punto clave es este: Al combinar la robustez del TDA7294 con la versatilidad tonal del ecualizador pasivo y un PCB bien pensado, creas un sistema que respeta la música. No estás solo amplificando ondas eléctricas; estás entregando la emoción de la grabación original.

🎓 Conclusión: Tu Viaje por el Audio Puro

Construir un Amplificador Hi-Fi 70W TDA7294 con Ecualizador de 3 Bandas es un proyecto que une lo mejor de la ingeniería de audio clásica con la practicidad moderna. Aprendiste que el TDA7294 es un gigante robusto, el ecualizador es el director de la sonoridad y el PCB es la base que sostiene la calidad.

No tengas miedo de soldar, errar y ajustar. La experiencia en el banco de trabajo es lo que diferencia al teórico del verdadero maestro de la electrónica. Ahora que tienes el conocimiento técnico, el esquema conceptual y las mejores prácticas, es hora de tomar el cautín y dar vida a tu sonido.

¿Ya tienes alguna experiencia con el TDA7294 o quieres compartir tu diseño de PCB? Deja un comentario abajo y debatamos audio.
