EnglishAmplificador de 320W con TDA7560 (14.4V) – ¡Arma el Tuyo con PCBCompleta!
🔊 Potencia Compacta: Conoce el Amplificador TDA7560 de 320W
¡Hola, entusiastas de la electrónica!
Hoy vamos a explorar un circuito amplificador que desafía la relación tamaño-potencia. ¡Prepárate para construir un amplificador de audio de 320W utilizando el CI TDA7560, capaz de ofrecer una experiencia de sonido impresionante con solo 14.4V de alimentación!
Imagina tener un sistema de audio potente en tu coche o en un proyecto portátil, sin necesidad de fuentes de alimentación complejas o voluminosas. Este proyecto ofrece exactamente eso: 4 canales de 80W cada uno (totalizando 320W) con una carga de 2Ω, alimentado por el simple voltaje de 14.4V, ¡el mismo que proporciona el alternador de un vehículo!
Este circuito es perfecto tanto para aplicaciones automotrices como para proyectos portátiles, eliminando la necesidad de fuentes simétricas complicadas. ¿Sumergámonos en los detalles técnicos y descubramos cómo funciona este pequeño gigante?
💡 ¿Por qué el TDA7560 es especial?
El TDA7560 es un circuito integrado de audio de clase AB diseñado específicamente para aplicaciones automotrices. Su capacidad de operar con bajos voltajes y entregar alta potencia lo hace ideal para sistemas donde el espacio y la eficiencia energética son cruciales.
⚡ Rendimiento Eléctrico: Potencia en Detalles
El TDA7560 fue diseñado para ofrecer un rendimiento excepcional en diferentes configuraciones. Analicemos las especificaciones de potencia para que puedas elegir la configuración ideal para tu proyecto:
Configuraciones de Potencia en las Salidas
Para carga de 4Ω
- VS = 13.2V - THD 10% - 4 x 25 Watts
- VS = 13.2V - THD 1% - 4 x 19 Watts
- VS = 14.4V - THD 10% - 4 x 30 Watts
- VS = 14.4V - THD 1% - 4 x 23 Watts
Para carga de 2Ω
- VS = 13.2V - THD 10% - 4 x 45 Watts
- VS = 13.2V - THD 1% - 4 x 34 Watts
- VS = 14.4V - THD 10% - 4 x 55 Watts
- VS = 14.4V - THD 1% - 4 x 43 Watts
Potencia Máxima (THD >10%)
- VS = 14.4V - 4Ω - 4 x 50 Watts
-
VS = 14.4V - 2Ω - 4 x 80 Watts
📌 Nota importante: THD (Distorsión Armónica Total) mide la distorsión armónica total. Cuanto menor sea el valor de THD, mayor será la fidelidad del sonido. Para una escucha crítica, valores por debajo del 1% son ideales.
✨ Características y Funciones del TDA7560
- 🔌 Excelente capacidad de conducción a 2Ω
- 🎵 Clase de Distorsión Hi-Fi
- 🔇 Bajo ruido de salida
- ⏸️ Función st-by
- 🔇 Función Mute
- ⚡ Auto Mute en min. Detección de voltaje de suministro
- 🔋 Rango de voltaje de alimentación de 8 a 18 Voltios
- 🧩 Bajo conteo de componentes externos:
- 📊 Ganancia fijada internamente (26dB)
- 🔧 Sin compensación externa
- 🔌 Sin Capacitores de bootstrap
-
⚡ Driver onboard de 0.35A
🔧 Controles Standby y Mute
El TDA7560 ofrece funciones de control avanzadas que permiten optimizar el consumo de energía y proteger el sistema:
Las funciones Standby y Mute son compatibles con lógica CMOS, permitiendo el control directo por microcontroladores o circuitos digitales. Si prefieres un enfoque más tradicional, puedes usar transistores de baja potencia para activar estos pines.
Para evitar ruidos audibles durante las transiciones, se recomienda utilizar un conjunto R-C para suavizar los cambios de estado. Especialmente para el modo Stand-By, la constante de tiempo debe ser más lenta que 2,5V/ms para garantizar una transición prácticamente libre de "pop-ups" audibles.

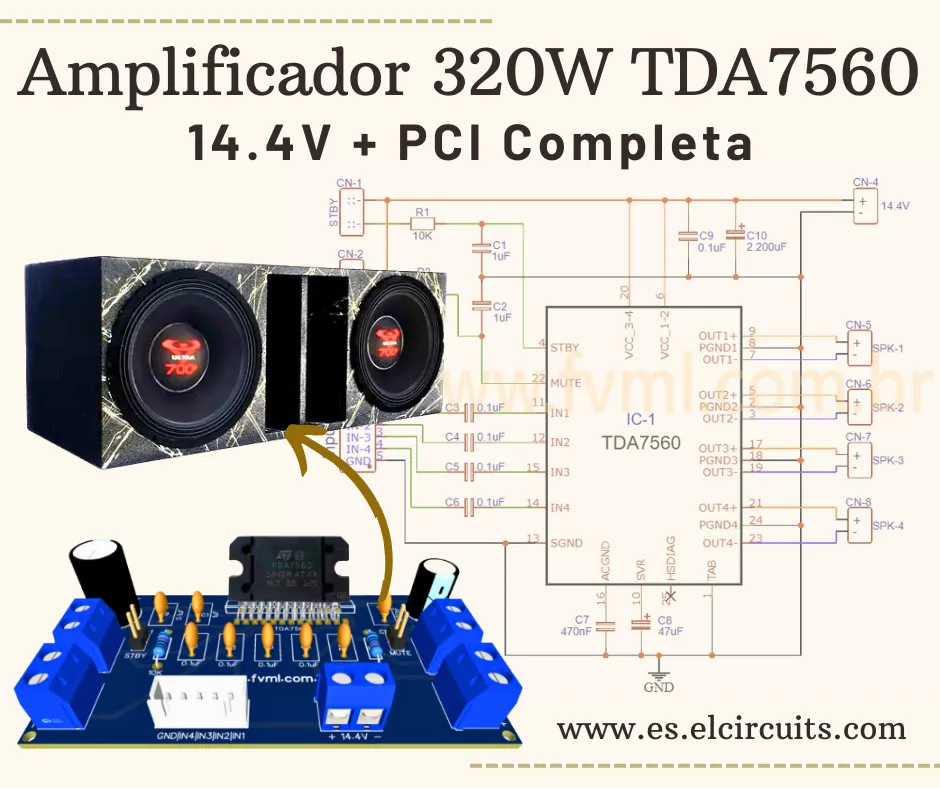

📋 Diagrama Esquemático del Circuito
En la Figura 2 a continuación, presentamos el diagrama esquemático completo de nuestro amplificador de audio con 320W de potencia alimentado con 14.4V utilizando el CI TDA7560.
Observa la simplicidad del circuito: a pesar de su alta potencia, el diseño es sorprendentemente limpio y directo, haciéndolo accesible incluso para entusiastas con experiencia intermedia en electrónica. Esta simplicidad no solo facilita el montaje, sino que también aumenta la confiabilidad del sistema.
🔌 Fuente de Alimentación
Para garantizar el rendimiento máximo de este amplificador, la fuente de alimentación debe proporcionar una corriente de al menos 7 Amperios. Es crucial respetar el límite máximo de voltaje de 18 Voltios especificado por el fabricante; superar este valor puede dañar permanentemente el circuito integrado.
💡 Consejo de experto:
Para aplicaciones automotrices, considera añadir un circuito de protección contra picos de voltaje e inversión de polaridad. Esto aumentará significativamente la vida útil de tu amplificador, especialmente en sistemas eléctricos de vehículos más antiguos.
🛠️ Lista de Materiales
- CI 1 ............................... Circuito Integrado TDA7560
- R1 ................................. Resistencia 10KΩ (marrón, negro, naranja, dorado)
- R2 ................................. Resistencia 47 KΩ (amarillo, violeta, naranja, dorado)
- C1, C2 .......................... Condensador Cerámico / poliéster 1μF
- C3, C4, C5, C6, C9 ..... Condensador Cerámico / poliéster 0.1μF
- C7 ................................. Condensador Cerámico / poliéster 470nF
- C8 ................................. Condensador electrolítico 47μF - 63V
- C10 ............................... Condensador electrolítico 2.200μF - 25V
- CN 1, 2, 4, 5, 6, 7, 8 ..... Conector Placa-Cable 2 Pines
- CN 3 ............................ Conector Placa-Cable 5 Pines
- Varios ....................... Placa de Circuito Impreso, estaño, cables, etc.
🖨️ La Placa de Circuito Impreso (PCI)
Para facilitar tu montaje, hemos puesto a disposición los archivos de la placa
de circuito impreso en varios formatos (PDF, GERBER y PNG). Estos archivos
pueden ser usados para fabricar tu propia placa o enviarla a un servicio especializado.
Las dimensiones de la PCI son son 80.772mm de ancho por 42.799mm de profundidad, un formato compacto ideal para aplicaciones donde el espacio es limitado. Para facilitar aún más tu proyecto, ofrecemos un enlace directo para la descarga gratuita de estos archivos en un servidor seguro.
📁 Enlace Directo Para Descargar
Para descargar los archivos necesarios para el montaje del circuito electrónico, simplemente haz clic en el enlace directo proporcionado a continuación:
📥 Enlace para Descargar: Archivos PNG, PDF, GERBER
Para una experiencia aún más completa, hemos preparado un video detallado mostrando el montaje paso a paso y las pruebas de potencia de nuestro amplificador. Acompaña todos los detalles y descubre cómo obtener un sonido de alta calidad en tus proyectos de audio:
🤔 Preguntas Frecuentes (FAQ)
Para asegurar que tu proyecto sea un éxito, hemos compilado algunas de las preguntas más comunes sobre este amplificador con CI TDA7560. ¡Échale un vistazo!
¿Puedo alimentar este amplificador directamente de la batería del coche? 🔽
¡Sí! Este amplificador fue diseñado específicamente para funcionar con el voltaje de un sistema eléctrico automotriz (12V con el coche apagado y aproximadamente 14.4V con el motor encendido). Sin embargo, recomendamos añadir un filtro de línea y un fusible de protección para garantizar la seguridad del sistema.
¿Cuál es la diferencia entre usar parlantes de 4Ω y 2Ω? 🔽
Los parlantes con impedancia de 2Ω permiten que el amplificador entregue más potencia (hasta 80W por canal con THD >10%), pero requieren más corriente de la fuente de alimentación. Los parlantes de 4Ω consumen menos corriente y ofrecen una calidad de audio ligeramente mejor con menor distorsión, pero con una potencia máxima reducida (hasta 50W por canal con THD >10%).
¿Necesito un disipador de calor para el CI TDA7560? 🔽
¡Sí, absolutamente! El TDA7560 genera calor significativo durante la operación, especialmente a volúmenes más altos o con parlantes de baja impedancia. Recomendamos un disipador de calor adecuado, preferiblemente con ventilación forzada para operación continua en potencias elevadas.
¿Puedo usar este amplificador para un sistema de audio residencial? 🔽
Sí, es posible, pero necesitarás una fuente de alimentación adecuada que proporcione al menos 7A a 14.4V. Existen fuentes de alimentación de laboratorio con estas especificaciones, o puedes construir una fuente específica para este propósito. Recuerda que el voltaje no debe exceder 18V para no dañar el CI.
¿Cómo funciona la función Standby y cómo implementarla? 🔽
La función Standby pone el amplificador en modo de bajo consumo de energía cuando no está en uso. Para implementarla, puedes usar un interruptor simple o un circuito de control (como un microcontrolador) para aplicar un voltaje adecuado al pin Standby del CI. Se recomienda usar un circuito RC para suavizar la transición y evitar ruidos audibles.
